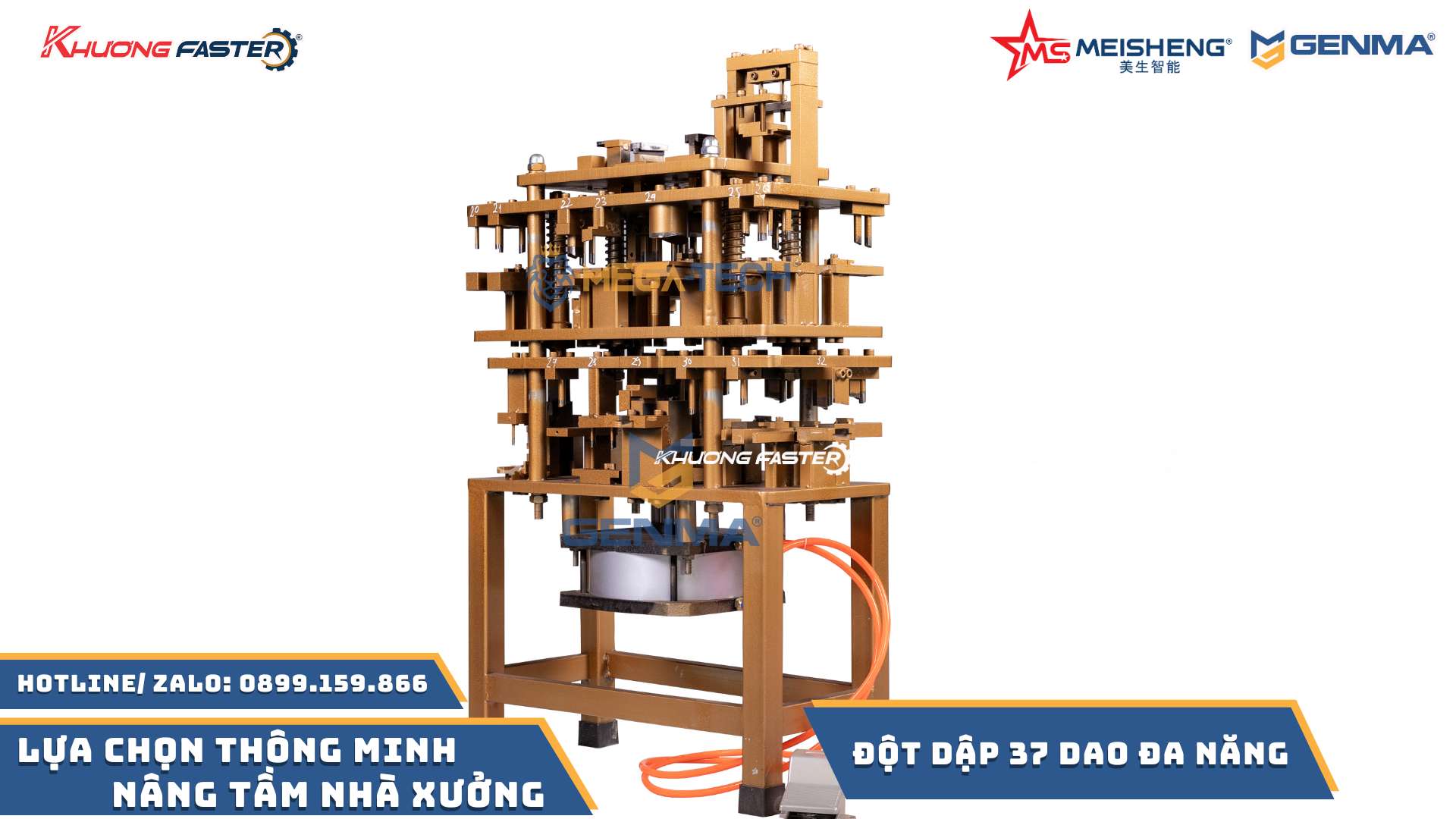

Giới thiệu tổng quan về máy đột dập 37 dao đa hệ Xingfa

Máy đột dập 37 dao là thiết bị chuyên sâu trong dây chuyền gia công cửa nhôm cao cấp, được thiết kế tối ưu cho các hệ nhôm phổ biến như máy đột dập 37 dao hệ Xingfa 55, máy đột dập 37 dao Xingfa 55 vát cạnh, máy đột dập nhôm lùa 93 và các dòng máy đột dập nhôm cỏ 500, 700, 1000. Với cấu trúc đa hệ, một bộ máy đột dập đa hệ Xingfa 55 lùa 93 nhôm cỏ có thể bao phủ hầu hết nhu cầu gia công cho cửa đi, cửa sổ mở quay, mở hất, cửa lùa và vách kính, giúp xưởng tối ưu đồng thời ba yếu tố: diện tích mặt bằng, chi phí đầu tư thiết bị và năng suất thao tác trên mỗi mét dài thanh nhôm.

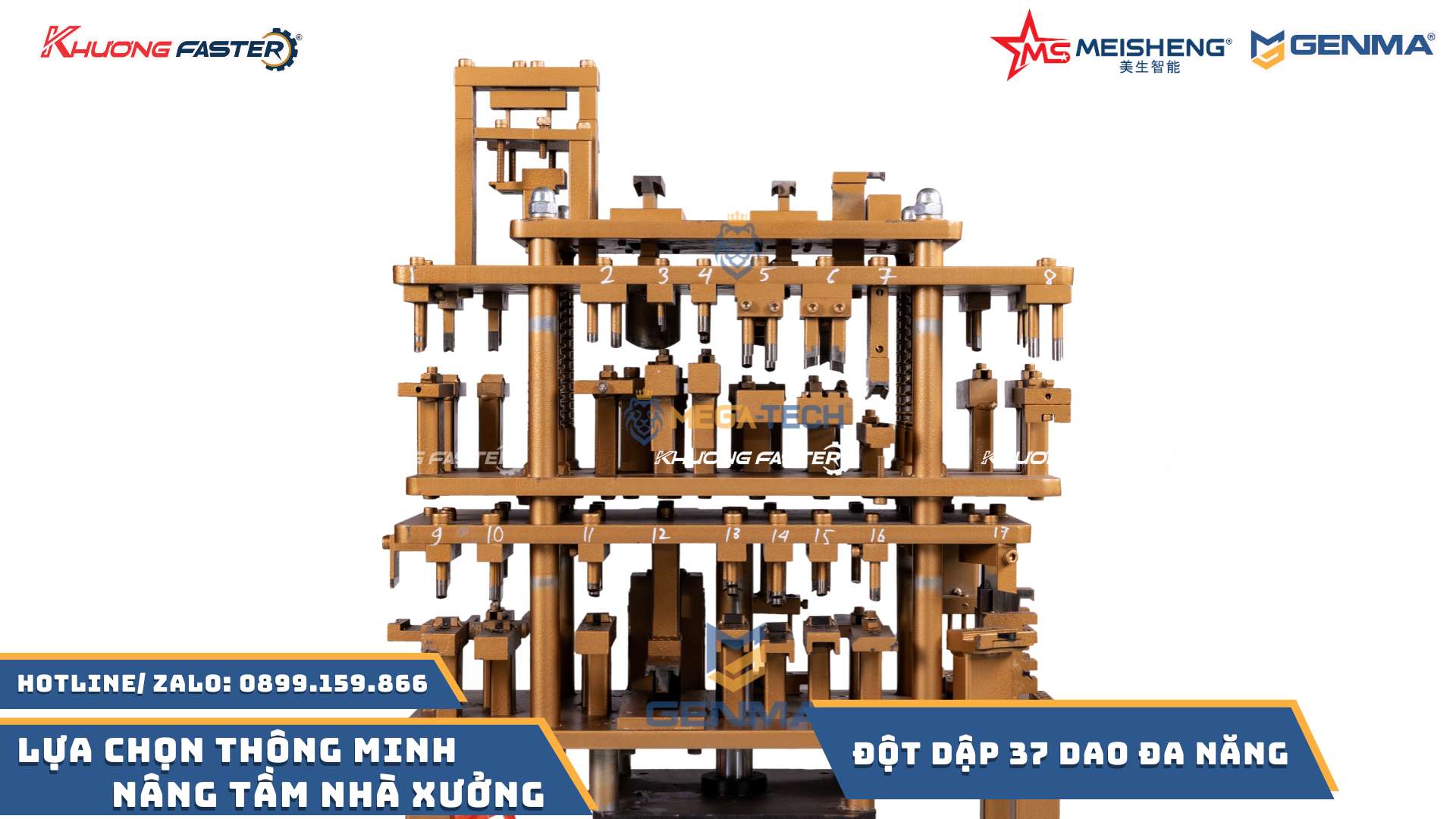

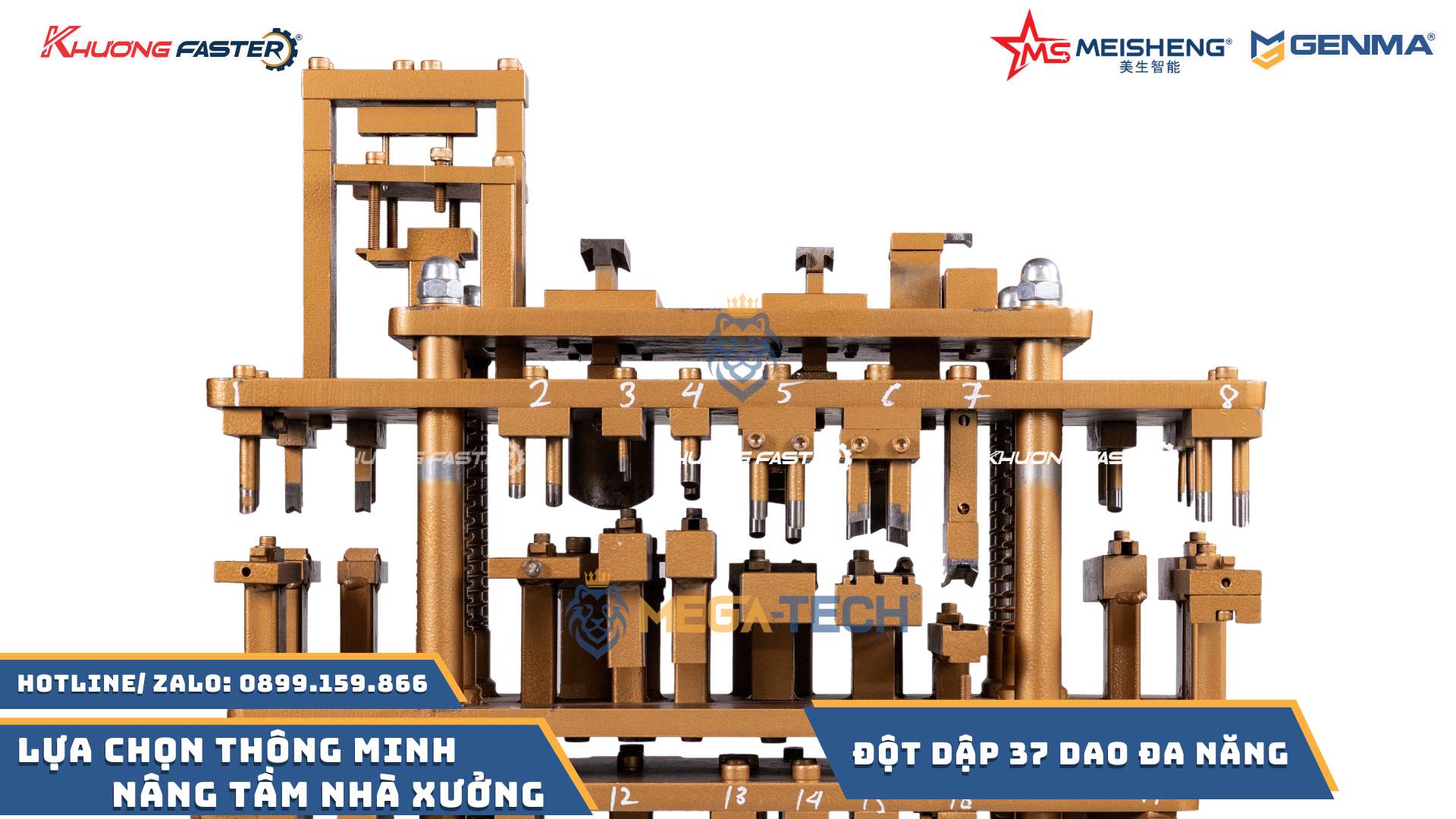

Về mặt kết cấu, khối máy đột dập nhôm 37 dao được bố trí theo dạng module, mỗi dao tương ứng một nguyên công độc lập: đột lỗ bản lề, lỗ khóa, lỗ tay nắm, lỗ thoát nước, lỗ bắt vít, lỗ bắt ke, lỗ liên kết phụ kiện… Các dao được sắp xếp theo đúng trình tự công nghệ của quy trình gia công cửa nhôm, giúp thợ có thể thao tác theo một chuỗi logic, hạn chế tối đa việc bỏ sót nguyên công hoặc đột sai vị trí. Nhờ đó, chỉ cần đặt thanh nhôm đúng chuẩn, căn theo chặn định vị, sau đó thao tác cần gạt hoặc pedal là có thể hoàn thành hàng loạt chi tiết với độ chính xác cao, giảm thiểu sai số so với khoan tay hoặc dùng khuôn đơn lẻ.

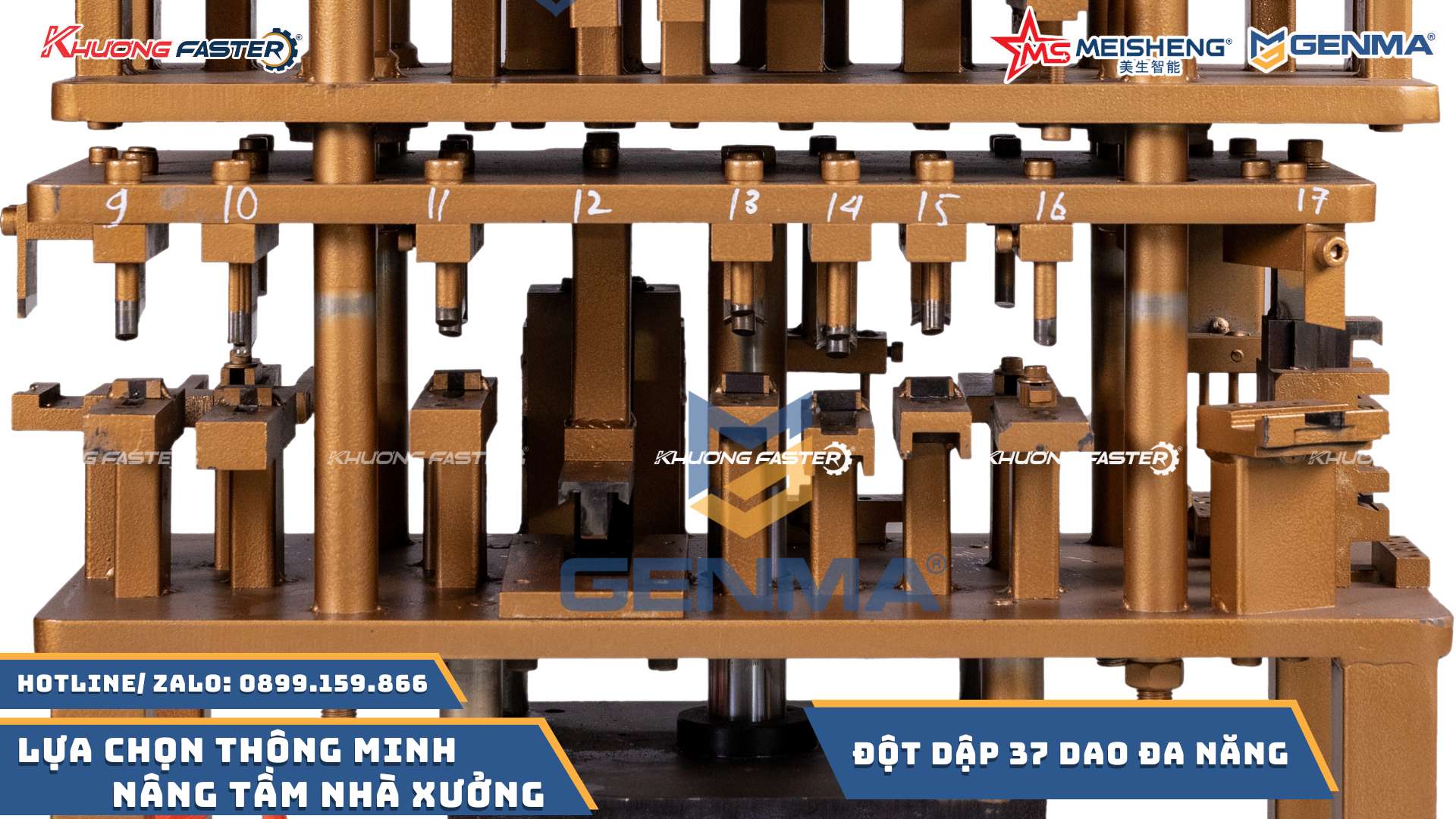

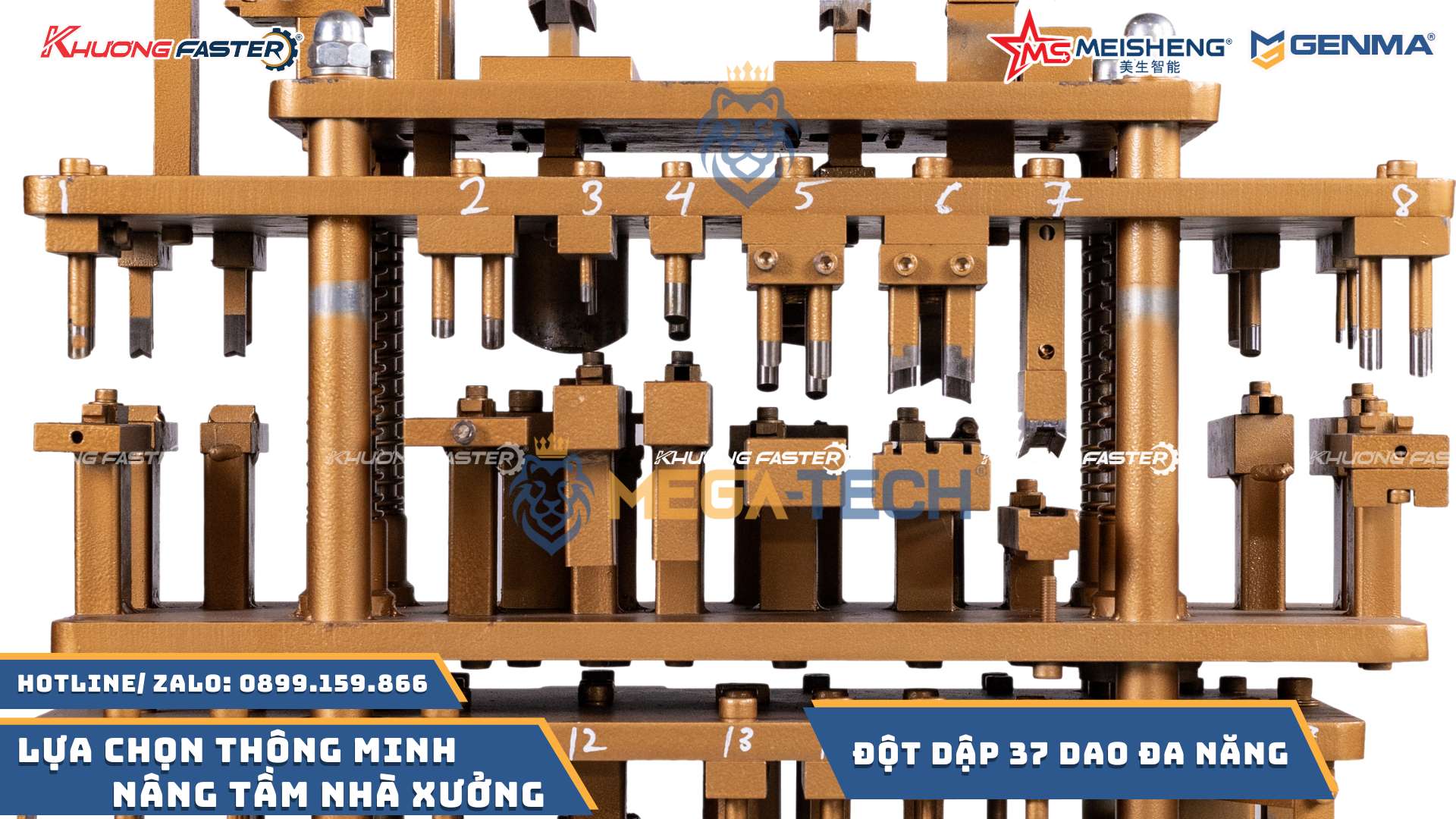

Ở góc độ kỹ thuật, mỗi dao đột trên máy đột dập 37 dao đa hệ Xingfa thường được chế tạo từ thép hợp kim chịu mài mòn, được nhiệt luyện đạt độ cứng cao nhưng vẫn đảm bảo độ dai va đập, giúp dao làm việc ổn định trong điều kiện lực đột lớn và tần suất cao. Hình dạng dao, góc cắt, khe hở giữa chày – cối được tính toán theo đúng profile của từng hệ nhôm Xingfa 55, Xingfa 55 vát cạnh, nhôm lùa 93 và nhôm cỏ 500, 700, 1000, đảm bảo mép lỗ đột sắc, ít ba via, hạn chế biến dạng thành nhôm. Điều này đặc biệt quan trọng với các lỗ liên kết phụ kiện như bản lề 3D, khóa đa điểm, ray trượt cửa lùa, nơi yêu cầu độ chính xác về kích thước và vị trí rất cao.

Đối với các phiên bản máy đột dập nhôm Xingfa 55, nhà sản xuất thường căn cứ trực tiếp trên bản vẽ kỹ thuật và tiêu chuẩn profile của hệ Xingfa 55 hệ cửa đi, cửa sổ mở quay, mở hất. Các vị trí lỗ bản lề, lỗ khóa, lỗ tay nắm, lỗ chốt đa điểm, lỗ thoát nước… được hiệu chỉnh theo đúng kích thước chuẩn thị trường, tương thích với phụ kiện chính hãng hoặc phụ kiện đồng bộ. Nhờ đó, khi lắp phụ kiện, lỗ đột trùng khớp, không cần khoan chỉnh sửa lại, giúp bề mặt thanh nhôm sạch, không bị phá hỏng lớp sơn tĩnh điện hay lớp anode.

Đối với máy đột dập cửa nhôm lùa 93, yêu cầu kỹ thuật tập trung nhiều vào các lỗ liên kết ray trượt, bánh xe, tay nắm, khóa lùa và hệ thống thoát nước dưới ray. Hệ nhôm lùa 93 có tiết diện lớn, độ dày nhôm cao hơn, nên lực đột yêu cầu lớn hơn và dao phải có độ bền cao hơn. Máy thường được trang bị xy lanh thủy lực hoặc khí nén có đường kính lớn, áp suất làm việc ổn định, kết hợp với hệ thống dẫn hướng chày – cối chính xác, giúp lỗ đột không bị xô lệch khi làm việc liên tục. Các lỗ thoát nước được bố trí theo đúng cao độ của đáy ray, đảm bảo khả năng thoát nước mưa, tránh đọng nước gây han gỉ phụ kiện hoặc thấm ngược vào trong nhà.

Với các dòng máy đột dập nhôm cỏ 500, 700, 1000, ưu tiên nằm ở tính linh hoạt và khả năng đáp ứng nhiều loại profile nhôm phổ thông trên thị trường. Hệ nhôm cỏ thường có độ dày mỏng hơn, biên dạng đa dạng, nên dao đột được thiết kế với khe hở và góc cắt phù hợp để tránh làm biến dạng thành nhôm. Một số vị trí dao có thể điều chỉnh được theo chiều ngang hoặc chiều dọc, cho phép xưởng tinh chỉnh nhỏ để phù hợp với từng lô profile nhôm khác nhau nhưng vẫn giữ được độ chính xác tổng thể.

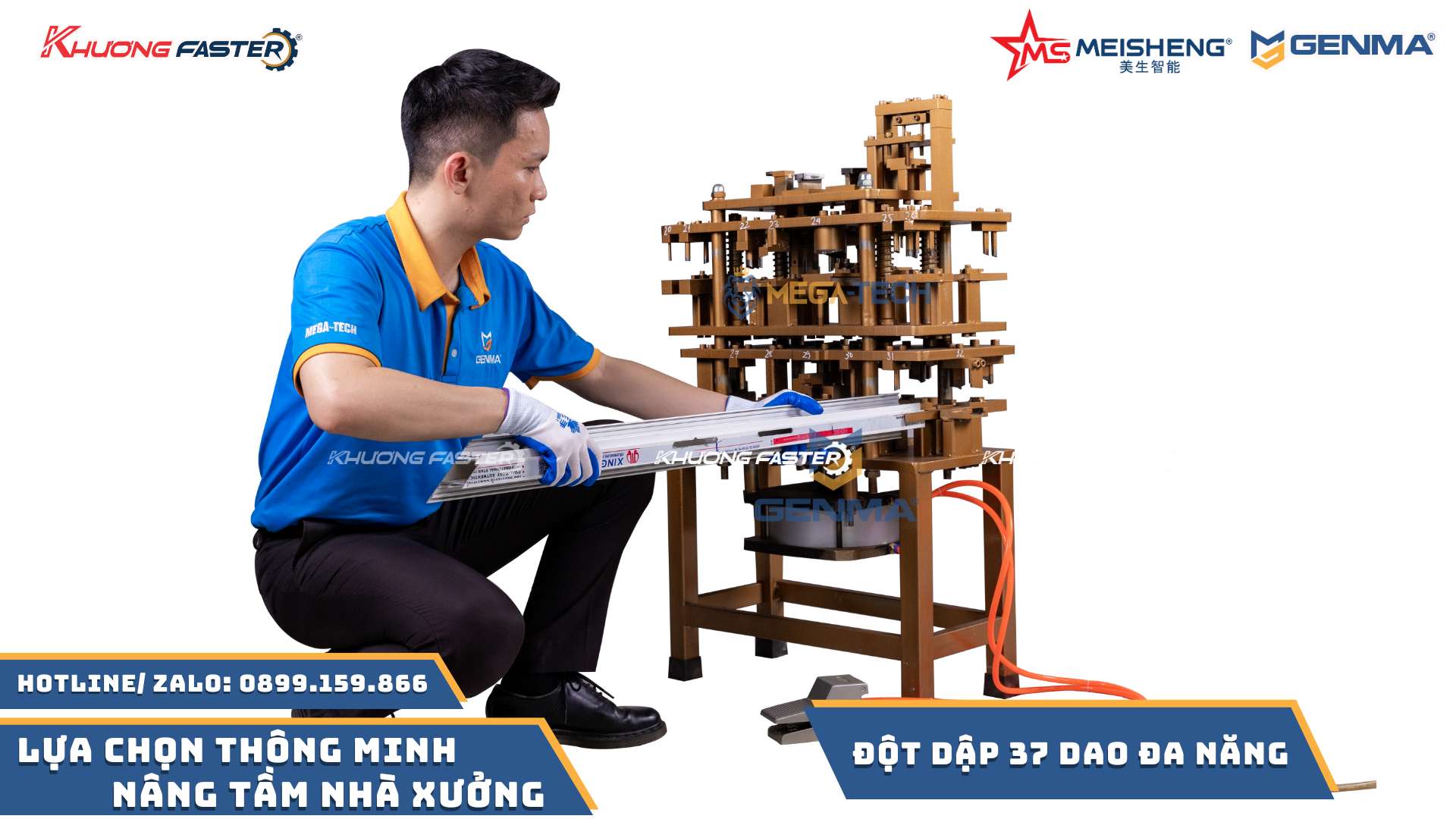

Về mặt vận hành, máy đột dập 37 dao đa hệ Xingfa 55 lùa 93 nhôm cỏ thường được thiết kế với:

• Hệ thống chặn định vị dọc và ngang, có thước đo milimet hoặc thước số, giúp thợ căn nhanh vị trí thanh nhôm theo từng nguyên công.
• Cơ cấu truyền lực bằng thủy lực hoặc khí nén, đảm bảo lực đột ổn định, thao tác nhẹ, giảm mệt mỏi cho thợ khi làm việc ca dài.
• Các tay gạt hoặc pedal điều khiển riêng cho từng nhóm dao, giúp lựa chọn nguyên công linh hoạt, không bắt buộc phải đột toàn bộ 37 dao trong một lần.
• Cơ cấu an toàn như lồng bảo vệ, công tắc hành trình, van an toàn áp suất, hạn chế tai nạn khi thao tác gần vùng dao đột.

So với phương pháp khoan tay hoặc sử dụng các bộ khuôn đơn lẻ, máy đột dập nhôm 37 dao mang lại lợi thế lớn về năng suất và độ đồng nhất sản phẩm. Khi khoan tay, sai số vị trí lỗ thường dao động vài milimet do phụ thuộc vào tay nghề thợ và khả năng canh thước. Với máy đột dập đa hệ, vị trí lỗ được cố định bằng chặn cơ khí, sai số thường chỉ ở mức vài phần mười milimet, đủ đáp ứng yêu cầu lắp ghép chính xác của cửa nhôm cao cấp. Ngoài ra, việc gom nhiều nguyên công lên cùng một khối máy giúp giảm thời gian di chuyển, gá đặt, đo đạc, từ đó rút ngắn thời gian gia công mỗi bộ cửa.

Ở góc độ đầu tư, một bộ máy đột dập 37 dao hệ Xingfa 55, Xingfa 55 vát cạnh, lùa 93 và nhôm cỏ có thể thay thế cho nhiều bộ khuôn đơn và một phần công đoạn khoan tay. Xưởng không cần bố trí nhiều vị trí máy khác nhau, giảm diện tích mặt bằng, giảm số lượng thợ đứng máy. Đặc biệt với các xưởng chuyên làm cửa nhôm hệ Xingfa 55 và lùa 93, việc sử dụng máy đa hệ giúp chuẩn hóa quy trình, dễ dàng đào tạo thợ mới, đồng thời đảm bảo chất lượng sản phẩm đồng đều giữa các ca sản xuất.

Về bảo trì, các dao đột trên máy đột dập nhôm Xingfa 55, máy đột dập nhôm Xingfa 55 vát cạnh và máy đột dập cửa nhôm lùa 93 cần được kiểm tra định kỳ về độ sắc, độ mòn và khe hở chày – cối. Khi dao mòn, mép lỗ đột sẽ xuất hiện nhiều ba via, bề mặt xé rách, cần mài lại hoặc thay mới để tránh ảnh hưởng đến chất lượng lắp ghép phụ kiện. Hệ thống thủy lực hoặc khí nén cũng cần được bảo dưỡng, thay dầu, xả nước ngưng, kiểm tra rò rỉ để đảm bảo lực đột luôn ổn định, không gây rung lắc làm sai lệch vị trí lỗ.

Trong bối cảnh thị trường cửa nhôm cao cấp ngày càng yêu cầu cao về độ kín khít, độ bền cơ học và tính thẩm mỹ, việc trang bị máy đột dập 37 dao đa hệ Xingfa trở thành một yếu tố quan trọng giúp xưởng nâng cấp năng lực sản xuất. Khả năng đột chính xác các lỗ bản lề, lỗ khóa, lỗ tay nắm, lỗ thoát nước, lỗ bắt vít, lỗ bắt ke, lỗ liên kết phụ kiện… theo đúng chuẩn profile giúp bộ cửa đạt độ kín khít tốt, vận hành êm, giảm rủi ro hỏng hóc trong quá trình sử dụng. Đồng thời, bề mặt thanh nhôm sau gia công sạch, ít ba via, không bị cháy sơn như khi khoan tay, góp phần nâng cao giá trị thẩm mỹ của sản phẩm hoàn thiện.

Phân loại máy đột dập 37 dao theo hệ nhôm và ứng dụng

Trong sản xuất cửa nhôm, máy đột dập 37 dao được xem là cấu hình tối ưu cho các xưởng vừa và lớn nhờ khả năng bao phủ nhiều hệ nhôm khác nhau, giảm tối đa việc thay khuôn rời và hạn chế sai số do thao tác thủ công. Về bản chất, 37 dao tương ứng với 37 bộ khuôn đột được bố trí khoa học trên cùng một khối, mỗi dao đảm nhiệm một nhóm chức năng: lỗ khóa, bản lề, tay nắm, chốt đa điểm, thoát nước, lỗ bắt vít phụ kiện, lỗ liên kết khung – cánh, lỗ bắt nẹp kính… Tùy theo từng hệ profile, nhà sản xuất sẽ tinh chỉnh vị trí, góc đặt dao, hành trình đột và cơ cấu chặn (stopper) để đảm bảo lỗ đột trùng khớp tuyệt đối với catalog kỹ thuật của hệ nhôm.

Trên thị trường, máy đột dập nhiều dao cho cửa nhôm được chia thành nhiều cấu hình khác nhau, trong đó dòng máy đột dập 37 dao nổi bật nhờ khả năng bao phủ hầu hết các hệ nhôm thông dụng. Các biến thể chính gồm:

• Máy đột dập 37 dao hệ Xingfa 55: chuyên cho cửa đi, cửa sổ hệ 55, profile vuông, đáp ứng đầy đủ lỗ khóa, bản lề, tay nắm, chốt, thoát nước.
• Máy đột dập 37 dao Xingfa 55 vát cạnh: tối ưu cho profile 55 vát cạnh, đảm bảo vị trí lỗ đột không bị lệch do hình dạng mặt cắt thay đổi.
• Máy đột dập nhôm hệ 55 và máy đột dập nhôm hệ 55 vát cạnh: tương thích nhiều thương hiệu nhôm hệ 55 khác nhau, không chỉ riêng Xingfa.
• Máy đột dập hệ lùa 93 và máy đột dập cửa nhôm lùa 93: chuyên cho cửa trượt, tập trung vào lỗ bánh xe, tay nắm, khóa lùa, chặn cánh, nẹp kính.
• Máy đột dập nhôm cỏ 500, 700, 1000 và máy đột dập hệ cỏ 500, 700, 1000: phục vụ các hệ nhôm phổ thông, nhôm cỏ, nhôm hệ giá rẻ nhưng vẫn yêu cầu độ chính xác ổn định.
• Máy đột dập đa hệ Xingfa 55 lùa 93 nhôm cỏ: tích hợp dao cho cả hệ cao cấp và hệ phổ thông trong cùng một khối, phù hợp xưởng nhận đa dạng đơn hàng.

Ở góc độ kỹ thuật, mỗi biến thể máy đột dập 37 dao không chỉ khác nhau về số lượng dao dành cho từng hệ, mà còn khác ở:

• Thiết kế má kẹp và gối đỡ profile: đảm bảo profile được định vị đúng mặt chuẩn (mặt trong, mặt ngoài, mặt kính) trước khi đột.
• Hệ thống căn cữ dọc – ngang: dùng thước cơ, thước chặn hoặc chốt định vị để đảm bảo khoảng cách lỗ đột theo đúng tiêu chuẩn hệ nhôm.
• Cơ cấu truyền lực: thủy lực, khí nén hoặc kết hợp, ảnh hưởng đến lực đột, độ ổn định và tuổi thọ dao.
• Khả năng tinh chỉnh dao: một số dòng cho phép điều chỉnh hành trình, khe hở dao – cối để phù hợp độ dày nhôm 1.2–2.0 mm.

Máy đột dập 37 dao hệ Xingfa 55 là cấu hình được sử dụng nhiều nhất trong các xưởng chuyên cửa nhôm hệ cao cấp. Profile Xingfa 55 có đặc trưng là khoang rỗng nhiều, gân tăng cứng dày, bề mặt profile vuông, nên yêu cầu dao đột phải:

• Được bố trí theo đúng trục chuẩn của profile để khi lắp phụ kiện (bản lề 3D, khóa đa điểm, tay nắm) không bị lệch tâm.
• Có hình dạng lưỡi dao phù hợp với từng loại lỗ: lỗ khóa chữ nhật, lỗ tròn bắt vít, lỗ oval điều chỉnh, lỗ thoát nước dạng khe.
• Đảm bảo mép cắt sắc, không bavia lớn để tránh phải mài lại, đồng thời không làm biến dạng thành profile gây khó lắp gioăng.

Với hệ Xingfa 55, các nhóm dao thường được chia theo chức năng:

• Nhóm dao cho khung bao: lỗ bắt vít liên kết tường, lỗ thoát nước, lỗ bắt nẹp, lỗ liên kết góc.
• Nhóm dao cho cánh mở quay: lỗ bản lề, lỗ khóa, lỗ tay nắm, lỗ chốt đa điểm, lỗ liên kết thanh truyền.
• Nhóm dao cho cánh mở hất (nếu tích hợp): lỗ tay nắm, lỗ bản lề hất, lỗ chặn góc.

Với máy đột dập 37 dao Xingfa 55 vát cạnh, thách thức kỹ thuật nằm ở việc mặt cắt profile không còn vuông mà được vát cạnh, dẫn đến:

• Mặt chuẩn đặt profile thay đổi, nếu dùng chung khuôn với profile vuông sẽ gây sai lệch vị trí lỗ theo phương ngang hoặc phương đứng.
• Góc vát làm thay đổi khoảng cách từ bề mặt ngoài đến khoang lắp phụ kiện, nên dao phải được hiệu chỉnh lại chiều sâu và vị trí.

Do đó, ở dòng máy này, nhà sản xuất thường thiết kế:

• Má kẹp có biên dạng tương thích với mặt vát, giúp profile tự “tựa” đúng vị trí khi đưa vào máy.
• Cữ chặn được hiệu chỉnh theo catalog hệ 55 vát cạnh, đảm bảo lỗ khóa, bản lề, tay nắm vẫn đúng tâm so với phụ kiện.

Máy đột dập nhôm hệ 55 và máy đột dập nhôm hệ 55 vát cạnh dạng “đa thương hiệu” được thiết kế để tương thích với nhiều profile hệ 55 khác nhau (PMI, Việt Pháp, Đông Anh, Topal…). Mặc dù cùng là hệ 55, nhưng:

• Độ dày nhôm, vị trí gân tăng cứng, kích thước khoang lắp phụ kiện có thể chênh lệch vài mm.
• Vị trí lỗ thoát nước, lỗ bắt vít đôi khi được nhà sản xuất profile thay đổi để tối ưu thoát nước hoặc tăng độ cứng.

Vì vậy, máy đa thương hiệu thường áp dụng một số giải pháp:

• Thiết kế dao theo “vùng làm việc” cho phép chấp nhận sai số nhỏ giữa các profile nhưng vẫn nằm trong giới hạn lắp được phụ kiện.
• Cho phép thay chèn (insert) hoặc shim mỏng tại má kẹp để bù sai số bề rộng profile từng hãng.
• Một số vị trí dao có thể điều chỉnh được bằng vít chỉnh, giúp xưởng tinh chỉnh theo profile đang dùng.

Đối với máy đột dập hệ lùa 93 và máy đột dập cửa nhôm lùa 93, yêu cầu kỹ thuật tập trung vào các chi tiết đặc trưng của cửa trượt:

• Lỗ lắp bánh xe lùa: phải đúng tâm rãnh trượt, đảm bảo cánh chạy êm, không xô lệch.
• Lỗ tay nắm âm hoặc tay nắm nổi: vị trí phải phù hợp chiều cao cánh, đồng thời không làm suy yếu thành profile.
• Lỗ khóa lùa, chốt liên động giữa các cánh: yêu cầu độ chính xác cao để khóa ăn khớp.
• Lỗ chặn cánh, nẹp kính, nẹp gioăng: đảm bảo khe hở đồng đều, tránh hở sáng, hở gió.

Hệ lùa 93 thường có biên dạng rãnh trượt phức tạp, nhiều khoang, nên dao đột phải được tính toán để không làm biến dạng rãnh, tránh gây kẹt bánh xe. Ngoài ra, vì cửa lùa thường có kích thước lớn, tải trọng cánh nặng, nên các lỗ bắt vít liên kết khung – ray – tường cũng được bố trí dày hơn, yêu cầu dao đột chịu lực tốt, không mẻ lưỡi khi làm việc liên tục.

Máy đột dập nhôm cỏ 500, 700, 1000 và máy đột dập hệ cỏ 500, 700, 1000 phục vụ phân khúc nhôm phổ thông, nhôm hệ giá rẻ. Đặc điểm của nhóm này:

• Độ dày nhôm thường mỏng hơn (0.8–1.2 mm), dễ biến dạng khi đột nếu dao không sắc hoặc khe hở dao – cối không chuẩn.
• Biên dạng profile đơn giản hơn, ít khoang, ít gân tăng cứng, nhưng lại đa dạng về mẫu mã giữa các nhà máy nhôm.

Vì vậy, máy đột dập cho nhôm cỏ cần:

• Dao có góc cắt tối ưu để hạn chế bavia, tránh làm rách bề mặt sơn tĩnh điện hoặc anod.
• Hệ thống kẹp profile chắc chắn, tránh móp méo thành profile khi đột liên tiếp.
• Khả năng thay dao hoặc điều chỉnh nhanh, vì xưởng nhôm cỏ thường dùng nhiều loại profile khác nhau trong cùng một dây chuyền.

Điểm nổi bật của máy đột dập đa hệ Xingfa 55 lùa 93 nhôm cỏ là tích hợp dao cho cả hệ cao cấp và hệ phổ thông trong cùng một khối. Về mặt thiết kế, khối 37 dao được chia thành các “vùng chức năng”:

• Vùng dao cho hệ Xingfa 55: tập trung các lỗ cho cửa đi, cửa sổ mở quay, mở hất.
• Vùng dao cho hệ lùa 93: chuyên cho cánh lùa, khung ray, nẹp kính.
• Vùng dao cho nhôm cỏ 500, 700, 1000: phục vụ các hệ phổ thông, cửa phòng, cửa nhà trọ, vách ngăn.

Cấu trúc đa hệ này mang lại một số lợi ích kỹ thuật và vận hành:

• Giảm số lượng bộ khuôn rời phải lưu kho, giảm rủi ro thất lạc hoặc lắp nhầm khuôn.
• Rút ngắn thời gian setup khi chuyển đổi giữa các hệ nhôm, chỉ cần thay đổi vị trí cữ chặn và chọn đúng vùng dao.
• Tăng tính nhất quán về chất lượng lỗ đột giữa các hệ, vì tất cả đều được gia công trên cùng một thân máy, cùng chuẩn căn chỉnh.

Nhờ cấu trúc đa hệ, một bộ máy đột dập cửa nhôm Xingfa 55 kết hợp lùa 93 và nhôm cỏ có thể thay thế nhiều bộ khuôn rời, giảm thao tác thay khuôn, giảm nguy cơ lắp sai khuôn, đồng thời tăng tốc độ hoàn thiện bộ cửa. Điều này đặc biệt hữu ích cho các xưởng tại Hà Nội, TP HCM, miền Bắc, miền Nam đang phải xử lý khối lượng đơn hàng lớn trong thời gian ngắn.

Ở các khu vực có mật độ công trình cao, tiến độ gấp, xưởng thường phải xử lý song song nhiều hệ cửa: cửa đi Xingfa 55 cho mặt tiền, cửa lùa 93 cho ban công, cửa nhôm cỏ cho khu phụ, nhà trọ. Việc sử dụng một máy đột dập 37 dao đa hệ giúp:

• Chuẩn hóa quy trình gia công: thợ chỉ cần nắm một quy trình vận hành máy, giảm phụ thuộc vào tay nghề cao.
• Dễ dàng đào tạo thợ mới: thao tác đột dập được “cố định hóa” bằng cữ chặn và sơ đồ dao.
• Kiểm soát chất lượng: lỗ đột đồng nhất, hạn chế lỗi phải sửa tại công trình do sai vị trí lỗ khóa, bản lề, bánh xe.

Về lâu dài, đầu tư đúng cấu hình máy đột dập 37 dao phù hợp cơ cấu đơn hàng (tỷ lệ Xingfa 55, lùa 93, nhôm cỏ) giúp xưởng tối ưu chi phí, tăng năng suất và nâng cao độ ổn định chất lượng bộ cửa, đặc biệt trong bối cảnh thị trường Hà Nội, TP HCM, miền Bắc, miền Nam ngày càng yêu cầu cao về độ kín khít, độ bền và tính thẩm mỹ của cửa nhôm kính.

Công năng chi tiết của máy đột dập 37 dao cho hệ Xingfa 55, 55 vát cạnh, lùa 93, nhôm cỏ

Công năng trên hệ Xingfa 55 và Xingfa 55 vát cạnh

Đối với máy đột dập 37 dao hệ Xingfa 55 và máy đột dập 37 dao Xingfa 55 vát cạnh, toàn bộ cụm dao được thiết kế bám sát catalogue profile của các hãng Xingfa, bảo đảm từng vị trí lỗ đột trùng khít với tiêu chuẩn phụ kiện. Điều này giúp xưởng hạn chế tối đa thao tác chỉnh sửa thủ công sau đột, đồng thời duy trì độ ổn định về chất lượng giữa các lô sản xuất khác nhau.

Các nhóm công năng chính và chuyên sâu trên hệ Xingfa 55, 55 vát cạnh gồm:

• Đột lỗ bản lề
  • Hỗ trợ bản lề 3D, bản lề lá, bản lề bật với khoảng cách tâm lỗ được cố định theo tiêu chuẩn của từng dòng phụ kiện, giúp việc lắp đặt không cần căn chỉnh lại bằng khoan tay.
  • Dao đột được bố trí sao cho lực tác động phân bổ đều trên tiết diện profile, hạn chế biến dạng thành nhôm, tránh hiện tượng “bóp cánh” làm khó lắp bản lề hoặc gây xệ cánh sau thời gian sử dụng.
  • Đảm bảo độ đồng trục giữa các lỗ bắt vít bản lề trên khung và trên cánh, giúp bản lề làm việc trong trạng thái tối ưu, cửa mở – đóng êm, không bị cọ sát nẹp, không xô lệch gioăng.
• Đột lỗ khóa đa điểm
  • Tương thích nhiều loại khóa: khóa đơn điểm, khóa đa điểm, khóa tay gạt, khóa tay nắm, khóa âm… thông qua các bộ dao được chuẩn hóa theo từng dòng phụ kiện phổ biến trên thị trường.
  • Vị trí lỗ thân khóa, lỗ chốt, lỗ bắt vít được tính toán theo chiều cao tiêu chuẩn của cánh, giúp thợ chỉ cần canh theo thước đo chiều cao cánh là có thể đột chính xác, giảm nguy cơ lệch tâm khóa so với tay nắm.
  • Đảm bảo khe hở làm việc giữa chốt khóa và thanh nhận trên khung, giúp khóa ăn khớp, không bị “cấn chốt” hoặc phải mài chỉnh lại sau lắp đặt.
• Đột lỗ tay nắm và chốt
  • Định vị sẵn vị trí tay nắm theo chiều cao tiêu chuẩn (thường từ 900–1100 mm tính từ nền hoàn thiện), giúp các bộ cửa trong cùng công trình có tay nắm đồng đều, tăng tính thẩm mỹ và công thái học khi sử dụng.
  • Lỗ chốt, lỗ bắt vít tay nắm được đột sắc nét, vuông cạnh, hạn chế ba via, giúp tay nắm ôm sát bề mặt profile, không bị hở hoặc xô lệch khi siết vít.
  • Giảm tối đa hiện tượng lệch tay nắm, lệch chốt gây khó đóng mở, đặc biệt quan trọng với các bộ cửa có chiều cao lớn hoặc sử dụng kính dày, trọng lượng cánh nặng.
• Đột lỗ thoát nước
  • Tạo khe thoát nước đúng vị trí theo thiết kế của hệ Xingfa 55, bảo đảm nước mưa được dẫn ra ngoài qua khoang rỗng của profile, không đọng lại trong lòng khung gây ngấm nước hoặc han gỉ phụ kiện.
  • Hình dạng và kích thước lỗ thoát nước được tối ưu để vừa đảm bảo lưu lượng thoát, vừa không làm suy yếu tiết diện chịu lực của profile, đồng thời dễ dàng lắp nắp che thoát nước.
  • Vị trí lỗ thoát nước được chuẩn hóa theo từng loại khung (khung bao, khung cánh, khung cửa sổ, cửa đi), giúp xưởng không phải đo đạc lại từng bộ cửa, rút ngắn thời gian gia công.
• Đột lỗ bắt vít, bắt ke
  • Phục vụ lắp ke góc, ke tăng cứng, vít liên kết khung – cánh – nẹp kính, bảo đảm các mối liên kết cơ khí đạt độ bền cao, không bị “rơ” sau thời gian sử dụng.
  • Các lỗ bắt vít được bố trí theo trục chịu lực của profile, giúp lực siết vít truyền đều, không làm nứt profile hoặc làm biến dạng khoang nhôm.
  • Hỗ trợ nhiều phương án liên kết: bắt vít trực tiếp, bắt qua ke, bắt qua thanh tăng cứng thép… tùy theo yêu cầu kỹ thuật của từng công trình.

Với phiên bản máy đột dập nhôm Xingfa 55 vát cạnh, dao được tinh chỉnh để phù hợp với bề mặt vát của profile:

• Góc cắt và biên dạng dao được thiết kế bám sát mặt vát, tránh hiện tượng tì lực không đều gây méo profile hoặc làm “bật sơn” ở mép lỗ đột.
• Các bề mặt tỳ của dao được mài nhẵn, bo tròn hợp lý, giúp lớp sơn tĩnh điện không bị rạn nứt, giữ nguyên tính thẩm mỹ và khả năng chống ăn mòn của thanh nhôm.
• Hệ thống chặn chiều sâu và chặn biên giúp profile luôn được định vị đúng vị trí trước khi đột, hạn chế sai số khi thay đổi giữa các loại thanh (khung, cánh, nẹp).
• Nhờ kiểm soát tốt biến dạng khi đột, tỷ lệ hàng lỗi phải sửa hoặc thay thanh nhôm mới giảm đáng kể, giúp xưởng tiết kiệm chi phí vật tư và thời gian.

Công năng trên hệ lùa 93 và nhôm cỏ 500, 700, 1000

Trên máy đột dập nhôm lùa 93 và máy đột dập cửa nhôm lùa 93, các dao tập trung vào các chi tiết đặc thù của cửa trượt, nơi yêu cầu cao về độ chính xác vị trí bánh xe, ray trượt và khóa để bảo đảm cánh trượt nhẹ, êm và an toàn.

• Đột lỗ bánh xe lùa
  • Đảm bảo vị trí lắp bánh xe chính xác theo chiều cao và tâm ray, giúp cánh trượt nhẹ, không bị cạ ray, không “nhảy ray” khi vận hành.
  • Khoảng cách giữa các lỗ bắt bánh xe được chuẩn hóa, giúp lực phân bố đều trên cánh, giảm mài mòn bánh xe và giảm tiếng ồn khi trượt.
  • Cho phép điều chỉnh biên độ dịch chuyển nhỏ để phù hợp với các loại bánh xe khác nhau nhưng vẫn giữ được chuẩn chung của hệ lùa 93.
• Đột lỗ khóa lùa
  • Tương thích khóa bán nguyệt, khóa âm, khóa tay gạt cho cửa lùa 1 ray, 2 ray, 3 ray, với các vị trí lỗ thân khóa, lỗ chốt và lỗ bắt vít được thiết kế theo từng dòng phụ kiện.
  • Đảm bảo chốt khóa ăn sâu đủ vào khung hoặc cánh đối diện, tăng độ an toàn chống cạy cửa, đồng thời không làm vướng hành trình trượt của cánh.
  • Giúp thợ lắp đặt không phải “canh mò” vị trí khóa giữa các cánh, đặc biệt với cửa lùa nhiều ray, nơi khoảng hở giữa các cánh rất hạn chế.
• Đột lỗ tay nắm âm, tay nắm nổi
  • Phù hợp nhiều mẫu tay nắm khác nhau, từ tay nắm âm nhỏ gọn đến tay nắm nổi dài, giúp xưởng linh hoạt lựa chọn phụ kiện theo yêu cầu thiết kế.
  • Vị trí tay nắm được tính toán để không cấn vào cánh bên cạnh khi trượt, đặc biệt quan trọng với cửa lùa 2 ray, 3 ray có nhiều cánh xếp chồng.
  • Giảm thời gian căn chỉnh, tránh phải khoét rộng hoặc chỉnh sửa lại lỗ tay nắm bằng tay, giữ bề mặt profile sạch, sắc nét.
• Đột lỗ chặn cánh, chặn ray
  • Giúp cố định hành trình cánh, tránh trượt quá đà gây va đập vào tường hoặc vào cánh còn lại, bảo vệ cả kính và phụ kiện.
  • Vị trí lỗ chặn được thiết kế để dễ dàng điều chỉnh khoảng mở tối đa của cánh theo yêu cầu thực tế công trình.
  • Đảm bảo chặn ray, chặn cánh được bắt chắc chắn, không bị lỏng sau thời gian sử dụng, hạn chế tiếng kêu “cộc cộc” khi cánh chạm điểm dừng.

Với các dòng máy đột dập nhôm cỏ 500, máy đột dập nhôm cỏ 700, máy đột dập nhôm cỏ 1000 và tương ứng máy đột dập hệ cỏ 500, máy đột dập hệ cỏ 700, máy đột dập hệ cỏ 1000, dao được thiết kế linh hoạt để phù hợp nhiều profile nhôm cỏ khác nhau trên thị trường, vốn có sự đa dạng lớn về kích thước và biên dạng.

• Khả năng thích ứng với nhiều profile nhôm cỏ
  • Các cụm dao được bố trí theo dạng module, có thể thay đổi hoặc tinh chỉnh khoảng cách, chiều sâu đột để phù hợp với từng hệ nhôm cỏ cụ thể.
  • Cho phép xưởng gia công nhiều thương hiệu nhôm cỏ khác nhau mà không cần đầu tư riêng từng bộ máy, tối ưu chi phí đầu tư thiết bị.
  • Giữ được các vị trí lỗ cơ bản như lỗ khóa, lỗ bản lề, lỗ tay nắm, lỗ thoát nước, lỗ bắt vít… theo chuẩn chung, giúp phụ kiện dễ dàng tương thích.
• Tối ưu cho sản xuất số lượng lớn
  • Gia công nhanh các hệ nhôm phổ thông cho công trình dân dụng, nhà ở, nhà xưởng, nơi số lượng bộ cửa lớn và yêu cầu tiến độ gấp.
  • Giảm phụ thuộc vào khoan tay, hạn chế sai số về vị trí lỗ khi sản xuất hàng loạt, từ đó giảm tỷ lệ phải chỉnh sửa tại công trình.
  • Tăng tính đồng bộ giữa các bộ cửa trong cùng một công trình, giúp tay nắm, khóa, bản lề, chốt… luôn ở cùng một cao độ và vị trí tương đối.
• Đảm bảo độ bền và tính thẩm mỹ cho hệ nhôm cỏ
• Các lỗ đột sắc nét, ít ba via, giúp việc lắp phụ kiện nhanh, không làm xước lớp sơn hoặc lớp anod của profile.
• Vị trí lỗ bắt vít, lỗ liên kết được tính toán để không làm yếu tiết diện chịu lực của thanh nhôm, dù hệ nhôm cỏ thường có độ dày mỏng hơn so với hệ cao cấp.
• Giúp các bộ cửa nhôm cỏ vẫn đạt độ kín khít, độ bền cơ học và tuổi thọ sử dụng tốt, đáp ứng yêu cầu của các công trình dân dụng và công nghiệp nhẹ.

Bảng thông số kỹ thuật tham khảo của máy đột dập 37 dao đa hệ

Thông số kỹ thuật của máy đột dập 37 dao chính hãng không chỉ dừng lại ở các con số cơ bản, mà còn liên quan trực tiếp đến độ ổn định, tuổi thọ khuôn, độ chính xác lỗ đột và khả năng tương thích với nhiều hệ nhôm khác nhau. Với dòng máy đột dập 37 dao đa hệ Xingfa 55 lùa 93 nhôm cỏ, các thông số dưới đây mang tính tham khảo, nhưng có thể dùng như một chuẩn kỹ thuật để so sánh khi lựa chọn thiết bị cho xưởng.

Ở góc độ kỹ thuật, số lượng 37 dao cho phép tích hợp gần như toàn bộ các nguyên công đột lỗ tiêu chuẩn cho hệ Xingfa 55, 55 vát cạnh, lùa 93 và các dòng nhôm cỏ 500/700/1000. Mỗi dao tương ứng với một vị trí lỗ, rãnh hoặc cửa sổ phụ kiện, giúp đảm bảo tính đồng bộ giữa bản vẽ thiết kế và sản phẩm hoàn thiện. Khi so sánh giữa các nhà sản xuất, có thể khác nhau về cách bố trí dao, cơ cấu dẫn hướng, nhưng tổng thể vẫn phải đáp ứng đầy đủ các vị trí lỗ cho từng hệ nhôm.

Lực đột 40 – 60 kN là khoảng lực phù hợp để xử lý hầu hết profile nhôm hệ có chiều dày từ 1.2 – 2.0 mm mà không gây biến dạng méo mặt cắt. Với phiên bản lực cao hơn, máy có thể làm việc ổn định với nhôm dày, nhôm hệ cao cấp hoặc các chi tiết có tiết diện đột lớn. Lực đột không chỉ phụ thuộc vào xy lanh hoặc cơ cấu đòn bẩy, mà còn liên quan đến độ cứng vững thân máy, chất lượng bạc dẫn hướng và độ sắc của dao đột.

Về kiểu truyền lực, cấu hình thủy lực thường cho lực đột ổn định, êm, ít rung, phù hợp xưởng sản xuất khối lượng lớn, yêu cầu độ lặp lại cao. Cấu hình cơ khí tăng lực (dùng cần gạt, cam hoặc đòn bẩy) lại có ưu điểm là kết cấu đơn giản, dễ bảo trì, ít phụ thuộc vào hệ thống dầu – bơm – van. Khi lựa chọn, xưởng cần cân nhắc giữa chi phí đầu tư ban đầu, chi phí vận hành và khả năng tự bảo dưỡng.

Hành trình piston/cần gạt 50 – 80 mm quyết định khả năng xuyên sâu của dao và biên độ mở để đưa – rút phôi nhôm. Hành trình quá ngắn có thể gây khó khăn khi đột các profile có gân tăng cứng cao, trong khi hành trình quá dài làm giảm tốc độ thao tác. Các dòng máy tốt thường cho phép điều chỉnh hành trình trong một khoảng nhất định, giúp tối ưu cho từng loại profile.

Chiều cao làm việc 800 – 900 mm được thiết kế dựa trên nhân trắc học, phù hợp tư thế đứng thao tác của đa số công nhân, giảm mỏi lưng và vai khi vận hành liên tục. Với các xưởng có quy trình chuyên nghiệp, chiều cao này còn được tính toán để đồng bộ với bàn con lăn, băng tải hoặc giá đỡ thanh nhôm, giúp thao tác đưa phôi vào – lấy phôi ra diễn ra liên tục, hạn chế va đập làm xước bề mặt nhôm sơn tĩnh điện.

Kích thước 900 x 600 x 1100 mm và trọng lượng 180 – 260 kg cho thấy thân máy có độ nặng nhất định, giúp giảm rung lắc khi đột liên tục. Thân máy bằng thép tấm dày, có gân gia cường, kết hợp sơn tĩnh điện không chỉ tăng độ bền cơ học mà còn chống gỉ, phù hợp môi trường xưởng có bụi nhôm, dầu mỡ. Với các xưởng chuyên nghiệp, việc bố trí nền bê tông phẳng, đủ cứng, có thể bắt bulong chân máy sẽ giúp khai thác tối đa độ ổn định của thiết bị.

Dao đột làm từ thép hợp kim tôi cứng, mài chính xác, là yếu tố quyết định chất lượng lỗ đột. Dao tốt cho bề mặt cắt sắc, ít ba via, hạn chế nứt sơn tĩnh điện quanh mép lỗ. Khả năng mài lại nhiều lần mà không biến dạng hình học giúp kéo dài tuổi thọ, giảm chi phí thay dao. Trong thực tế, các xưởng nên xây dựng lịch kiểm tra dao định kỳ, theo dõi số lượng lỗ đột để chủ động mài – thay dao trước khi chất lượng lỗ bị suy giảm.

Hệ nhôm hỗ trợ gồm Xingfa 55, 55 vát cạnh, lùa 93, nhôm cỏ 500/700/1000 cho thấy máy được thiết kế theo hướng đa hệ, phù hợp các xưởng vừa và nhỏ muốn linh hoạt nhận nhiều loại công trình. Khi so sánh các dòng máy đột dập 37 dao, cần kiểm tra kỹ bản vẽ bố trí dao, đối chiếu với catalogue profile của từng hệ nhôm để đảm bảo tất cả vị trí lỗ phụ kiện (bản lề, khóa, tay nắm, chốt, nẹp kính…) đều được tích hợp.

Phương thức căn chỉnh bằng thước chặn cơ khí, chốt định vị, vạch chia mm giúp giảm phụ thuộc vào kỹ năng đo đạc của thợ. Khi đã căn chỉnh chuẩn một lần, các lô sản xuất sau chỉ cần lặp lại thao tác đặt phôi theo chốt – thước, đảm bảo độ lặp lại cao. Với các xưởng có yêu cầu khắt khe, có thể kết hợp thêm dưỡng kiểm (jig) để kiểm tra nhanh vị trí lỗ sau khi đột.

Năng suất 40 – 80 bộ cửa/ngày là con số tham khảo, phụ thuộc vào số lượng công nhân, mức độ thuần thục thao tác, cách bố trí mặt bằng và sự phối hợp giữa các công đoạn cắt – đột – phay – lắp ráp. Tuy nhiên, so với phương án dùng khuôn đơn hoặc khoan tay, máy đột dập 37 dao thường giúp rút ngắn đáng kể thời gian gia công mỗi bộ cửa, đặc biệt khi xử lý các đơn hàng lặp lại nhiều mẫu.

Lợi ích vận hành và tối ưu chi phí đầu tư

Khi cân nhắc máy đột dập 37 dao giá bao nhiêu, cần nhìn ở góc độ chi phí vòng đời thiết bị (lifetime cost), không chỉ giá mua ban đầu. Một bộ máy đột dập 37 dao giá tốt nhưng có chất lượng dao kém, thân máy yếu, dịch vụ hậu mãi hạn chế sẽ làm tăng chi phí phế phẩm, thời gian dừng máy và chi phí sửa chữa về sau.

• Tiết kiệm thời gian: mỗi nguyên công chỉ cần một lần đặt phôi, không phải đo đạc lặp lại, giảm mạnh thời gian căn chỉnh. Với các hệ nhôm như Xingfa 55, 55 vát cạnh, lùa 93, số lượng lỗ cho mỗi cánh – khung khá nhiều; việc gom các nguyên công vào một cụm khuôn 37 dao giúp rút ngắn đáng kể chu trình gia công. Thời gian tiết kiệm được có thể chuyển hóa thành năng suất cao hơn hoặc giảm áp lực tăng ca cho công nhân.
• Giảm nhân công lành nghề: thợ mới chỉ cần được hướng dẫn vị trí đặt thanh nhôm, không cần kỹ năng đo đạc phức tạp. Điều này đặc biệt quan trọng trong bối cảnh xưởng khó tuyển thợ lành nghề, hoặc phải mở rộng quy mô nhanh. Máy đột dập 37 dao đóng vai trò như một “bộ dưỡng cố định”, chuẩn hóa thao tác, giảm sự phụ thuộc vào cá nhân.
• Giảm phế phẩm: lỗ đột chuẩn, hạn chế sai lệch vị trí gây hỏng thanh nhôm, nhất là với nhôm sơn tĩnh điện cao cấp như Xingfa. Mỗi thanh nhôm bị đột sai lỗ không chỉ mất chi phí vật tư mà còn ảnh hưởng tiến độ giao hàng. Với máy đột dập 37 dao chính hãng, độ chính xác lỗ và độ lặp lại cao giúp kiểm soát tốt hơn tỷ lệ phế phẩm, đặc biệt ở các chi tiết yêu cầu độ đồng tâm, đồng trục giữa nhiều lỗ.
• Tăng tính cạnh tranh: xưởng có thể nhận đơn hàng lớn, tiến độ gấp mà vẫn đảm bảo chất lượng đồng đều. Khi quy trình đột lỗ được chuẩn hóa bằng máy đa hệ, việc mở rộng quy mô sản xuất (tăng ca, tăng số ca, tăng số line) trở nên dễ dàng hơn, vì chỉ cần nhân bản mô hình vận hành, không phải đào tạo lại kỹ năng đo đạc phức tạp.

Về mặt phân phối, các dòng máy đột dập 37 dao Hà Nội, máy đột dập 37 dao TP HCM, máy đột dập 37 dao miền Bắc, máy đột dập 37 dao miền Nam thường được cung cấp kèm dịch vụ lắp đặt, hướng dẫn sử dụng và bảo hành tận nơi. Yếu tố này rất quan trọng vì máy đột dập là thiết bị cần căn chỉnh ban đầu khá kỹ: chỉnh hành trình, chỉnh áp lực (với máy thủy lực), căn tâm dao – cối, kiểm tra độ vuông góc mặt bàn – hướng trượt. Đơn vị cung cấp có đội kỹ thuật tại chỗ sẽ giúp rút ngắn thời gian chạy thử, sớm đưa máy vào khai thác.

Khi tìm hiểu báo giá máy đột dập 37 dao, nên ưu tiên đơn vị có sẵn linh kiện dao thay thế, dịch vụ mài dao, căn chỉnh lại khuôn. Trong quá trình sử dụng, dao có thể mòn, sứt mép, hoặc profile nhôm thay đổi nhẹ theo từng lô sản xuất; việc có thể điều chỉnh, thay thế dao nhanh chóng giúp máy duy trì trạng thái làm việc tối ưu, hạn chế dừng máy kéo dài.

Lưu ý khi lựa chọn và mua máy đột dập 37 dao

Để mua máy đột dập 37 dao phù hợp, xưởng cần tiếp cận theo hướng kỹ thuật – vận hành – tài chính, thay vì chỉ so sánh giá. Mỗi tiêu chí dưới đây đều ảnh hưởng trực tiếp đến hiệu quả sử dụng trong nhiều năm.

• Độ tương thích hệ nhôm: xác định rõ cần gia công chủ yếu hệ nào: Xingfa 55, 55 vát cạnh, lùa 93, nhôm cỏ 500/700/1000, từ đó chọn đúng cấu hình dao. Nên yêu cầu nhà cung cấp cung cấp bản vẽ bố trí dao, đối chiếu với catalogue profile và phụ kiện đang dùng. Nếu xưởng có các hệ nhôm đặc thù, cần trao đổi trước về khả năng thiết kế thêm dao hoặc tinh chỉnh vị trí lỗ.
• Chất lượng dao đột: ưu tiên máy đột dập 37 dao chính hãng với dao làm từ thép hợp kim, có thể mài lại nhiều lần mà không biến dạng. Nên hỏi rõ về quy trình nhiệt luyện, độ cứng bề mặt, dung sai chế tạo, cũng như khuyến cáo về số lần mài tối đa. Dao chất lượng cao giúp duy trì độ sắc lâu, giảm lực đột cần thiết, từ đó giảm tải cho thân máy và hệ truyền lực.
• Khả năng nâng cấp: một số dòng cho phép bổ sung, thay đổi một phần dao để phù hợp profile mới, giúp máy không bị lạc hậu. Với thị trường cửa nhôm liên tục xuất hiện hệ profile mới, khả năng thay đổi – nâng cấp dao là yếu tố quan trọng để bảo vệ khoản đầu tư dài hạn. Nên ưu tiên thiết kế khuôn dạng module, từng cụm dao có thể tháo lắp độc lập.
• Dịch vụ hậu mãi: đơn vị cung cấp cần có đội kỹ thuật hỗ trợ tại chỗ, đặc biệt cho các xưởng ở tỉnh, khu vực xa trung tâm. Hậu mãi không chỉ là bảo hành sửa chữa, mà còn bao gồm đào tạo vận hành, hướng dẫn bảo dưỡng định kỳ, tư vấn bố trí mặt bằng, quy trình làm việc an toàn. Với máy thủy lực, việc kiểm tra rò rỉ, thay dầu, vệ sinh lọc, căn chỉnh áp suất là rất quan trọng để kéo dài tuổi thọ.
• Chính sách giá: tham khảo nhiều nguồn báo giá máy đột dập 37 dao, so sánh giữa máy đột dập 37 dao giá tốt và các gói bảo hành, phụ tùng kèm theo để tối ưu chi phí tổng thể. Giá rẻ nhưng không bao gồm dao dự phòng, không có dịch vụ mài dao, không hỗ trợ căn chỉnh tại xưởng có thể khiến chi phí thực tế cao hơn trong quá trình sử dụng. Nên tính đến chi phí vận chuyển, lắp đặt, đào tạo, cũng như thời gian dừng máy nếu phải chờ linh kiện từ xa.

Khi đã xác định được nhu cầu sản xuất, khu vực hoạt động và hệ nhôm chủ lực, việc lựa chọn đúng dòng máy đột dập 37 dao sẽ giúp xưởng nâng cấp dây chuyền gia công cửa nhôm lên mức chuyên nghiệp, đồng bộ, đáp ứng tốt các tiêu chuẩn kỹ thuật của thị trường cửa nhôm hiện đại.
