Khái niệm cốc lọc khí nhỏ và vai trò sống còn trong hệ thống khí nén

Cốc lọc khí nhỏ là một cụm thiết bị xử lý sơ cấp trong hệ thống khí nén, có nhiệm vụ tách nước ngưng, bụi rắn, gỉ sắt, dầu bôi trơn và các hạt aerosol ra khỏi dòng khí trước khi khí đi vào các cơ cấu chấp hành như xi lanh, van, bộ truyền động quay, máy cắt, máy phun sơn, máy đóng gói… Về bản chất, cốc lọc khí là một buồng tách kết hợp giữa cơ chế ly tâm, đổi hướng dòng chảy và lọc cơ học bằng phần tử lọc (filter element) có kích thước lỗ lọc xác định, thường nằm trong khoảng 0,01–40 µm tùy cấp độ.

Mặc dù kích thước vật lý khá nhỏ gọn, cốc lọc khí nén lại là “điểm chốt” quyết định đến độ tin cậy và tuổi thọ của toàn bộ hệ thống khí nén. Khí nén sau máy nén luôn chứa một lượng đáng kể hơi nước, dầu bôi trơn bị cuốn theo, bụi trong không khí và mạt kim loại từ đường ống. Nếu không được loại bỏ, các tạp chất này sẽ gây mài mòn, ăn mòn, kẹt dính, làm hỏng phớt, vòng đệm, bề mặt trượt và bề mặt làm kín của xi lanh, van, bộ điều khiển. Trong các dây chuyền sản xuất liên tục, chỉ một van phân phối bị kẹt do cặn bẩn cũng có thể khiến cả dây chuyền dừng đột ngột, gây tổn thất lớn về sản lượng và chi phí.

Một chiếc cốc lọc khí công nghiệp chất lượng kém – ví dụ vỏ mỏng, vật liệu nhựa không chịu được áp, phần tử lọc không đồng đều, khả năng tách nước thấp – có thể âm thầm làm suy giảm hiệu suất và phá hủy dần dần các thiết bị khí nén ở hạ lưu. Hậu quả thường thấy gồm:

• Xi lanh khí nén mòn ty, xước lòng, rò rỉ khí, giảm lực đẩy và tốc độ.
• Van điện từ bị kẹt, đóng mở không dứt khoát, gây rung giật cơ cấu chấp hành.
• Máy phun sơn bị tắc béc, bề mặt sơn xuất hiện rỗ, mắt cá, loang màu.
• Máy cắt, máy dập hoạt động không ổn định, lực cắt giảm, bề mặt gia công xấu.
• Hệ thống điều khiển khí nén chính xác (pneumatic control) mất độ lặp lại, sai lệch áp suất điều khiển.

Vì vậy, việc lựa chọn đúng loại cốc lọc khí công nghiệp, đúng lưu lượng, đúng áp suất làm việc, đúng cấp độ lọc và đúng tiêu chuẩn kết nối là điều kiện bắt buộc nếu không muốn phải trả giá bằng:

• Những lần dừng máy đột ngột, khó truy vết nguyên nhân.
• Tỷ lệ sản phẩm lỗi tăng cao do chất lượng khí nén không ổn định.
• Chi phí bảo trì, thay thế xi lanh, van, béc phun, phớt, vòng đệm đội lên chóng mặt.
• Tuổi thọ máy nén khí và toàn bộ hệ thống giảm đáng kể do phải làm việc trong môi trường bẩn.

Trong các hệ thống khí nén hiện đại, cốc lọc khí cho máy nén khí thường được lắp ngay sau máy nén và sau bộ làm mát (aftercooler), trước các bộ điều áp, bôi trơn và trước khi phân phối khí đến các nhánh sử dụng. Vị trí này giúp cốc lọc xử lý phần lớn lượng nước ngưng và tạp chất ngay tại “đầu nguồn”, giảm tải cho các thiết bị xử lý tinh phía sau như bộ sấy khí, bộ lọc tinh, bộ lọc than hoạt tính.

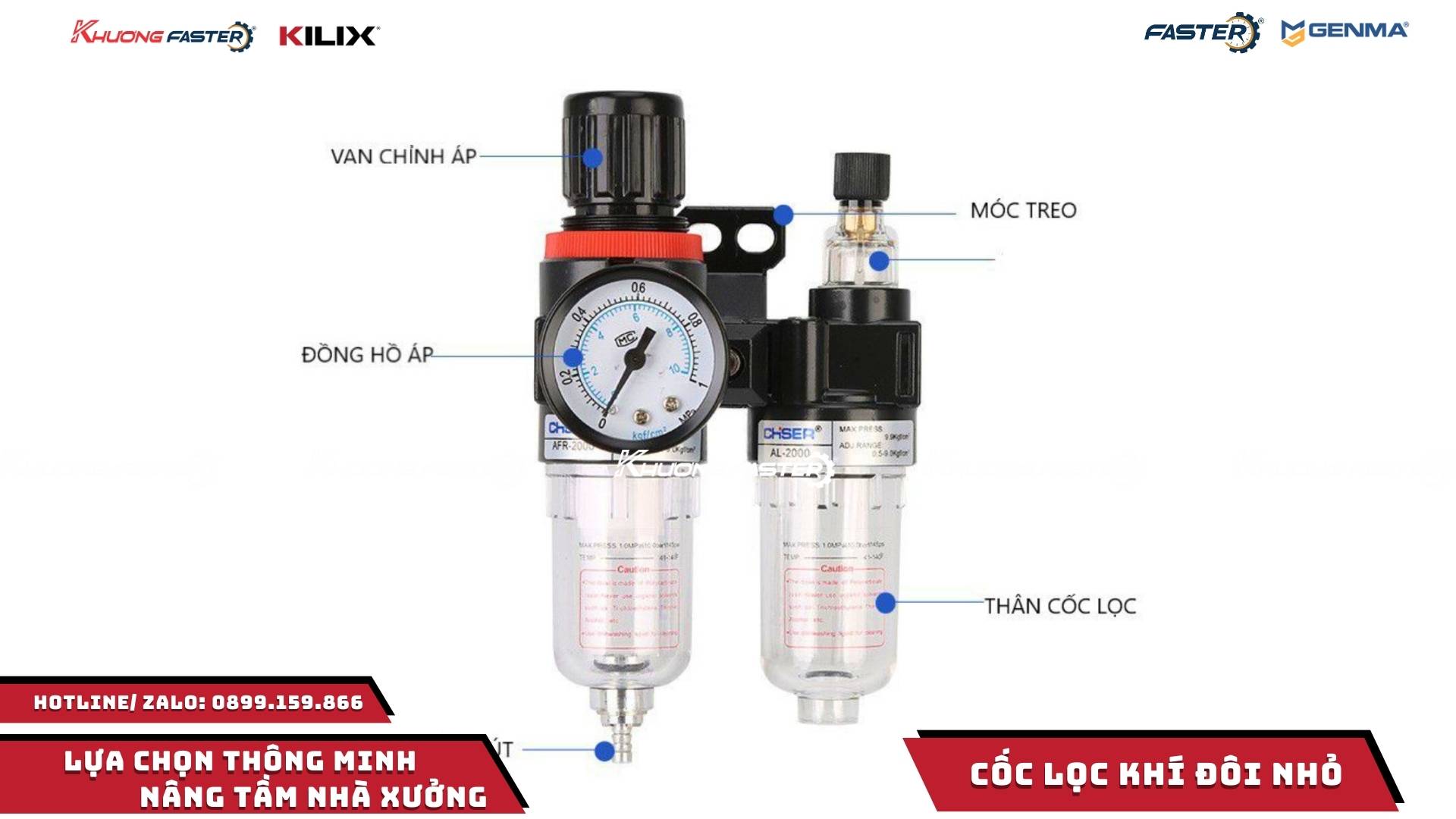

Về cấu tạo, một cốc lọc khí tiêu chuẩn thường gồm:

• Thân trên (head) bằng hợp kim nhôm hoặc thép, tích hợp cổng vào/ra, ren hoặc mặt bích.
• Cốc (bowl) bằng kim loại hoặc polycarbonate chịu áp, có thể trong suốt để quan sát mức nước.
• Phần tử lọc (filter element) bằng sợi tổng hợp, sợi thủy tinh, đồng thiêu kết… với kích thước lỗ lọc xác định.
• Cơ cấu tách nước kiểu xoáy (cyclone) hoặc đổi hướng dòng chảy để tăng hiệu quả tách.
• Van xả nước bằng tay hoặc tự động (auto drain) để loại bỏ nước ngưng tụ.

Trong các dây chuyền gia công nhôm, gỗ, cơ khí chính xác, cốc lọc khí cho máy cắt nhôm giữ vai trò đặc biệt quan trọng. Máy cắt nhôm, máy cưa bàn trượt, máy cắt hai đầu thường sử dụng xi lanh khí nén để kẹp phôi, đẩy lưỡi cắt, điều khiển che chắn an toàn. Nếu khí nén chứa hơi nước, dầu và bụi mịn, các rủi ro kỹ thuật xuất hiện rất nhanh:

• Hơi nước và dầu bám trên bề mặt lưỡi cắt, kết hợp với bụi nhôm tạo thành lớp bám dính, làm tăng ma sát, tăng nhiệt cắt, gây mẻ lưỡi.
• Bụi dầu và nước bám trên bề mặt phôi khiến bề mặt cắt bị xước, loang màu, khó đạt độ bóng yêu cầu.
• Nước và tạp chất xâm nhập vào cụm trượt tuyến tính, bạc dẫn hướng, làm mòn nhanh, tăng độ rơ, dẫn đến sai số kích thước tăng lên.
• Xi lanh kẹp phôi hoạt động không ổn định, lực kẹp thay đổi do ma sát trong xi lanh tăng, gây hiện tượng phôi bị trượt trong quá trình cắt.

Chỉ cần một lượng nhỏ hơi nước hoặc bụi dầu lọt qua cốc lọc, lưỡi cắt có thể bị mẻ sớm, tuổi thọ giảm mạnh, bề mặt cắt xuất hiện ba via, vết cháy, sai số kích thước vượt dung sai cho phép. Trong sản xuất hàng loạt, điều này dẫn đến việc phải thay lưỡi cắt thường xuyên, tăng thời gian dừng máy, tăng chi phí dụng cụ và nguy cơ phải loại bỏ cả lô sản phẩm do không đạt chuẩn.

Để đảm bảo hiệu quả, khi lựa chọn cốc lọc khí cho máy cắt nhôm và cho toàn bộ hệ thống khí nén, cần chú ý một số tiêu chí kỹ thuật cốt lõi:

• Lưu lượng danh định: phải lớn hơn hoặc bằng lưu lượng tiêu thụ cực đại của hệ thống, có tính đến hệ số dự phòng, tránh sụt áp lớn khi nhiều thiết bị hoạt động đồng thời.
• Áp suất làm việc: phù hợp với áp suất đường ống; cốc lọc phải có áp suất làm việc tối đa và áp suất nổ (burst pressure) đủ cao để đảm bảo an toàn.
• Cấp độ lọc: chọn kích thước lỗ lọc phù hợp với yêu cầu của thiết bị hạ lưu; với máy cắt nhôm và cơ khí chính xác, thường cần lọc ở mức 5 µm hoặc tinh hơn.
• Vật liệu cốc: trong môi trường có dầu, dung môi, tia UV, nên ưu tiên cốc kim loại hoặc polycarbonate có lớp bảo vệ, tránh nứt vỡ do lão hóa.
• Kiểu xả nước: với hệ thống vận hành liên tục, nên dùng xả nước tự động để tránh tích nước trong cốc, làm giảm thể tích hữu dụng và tăng nguy cơ nước bị cuốn theo dòng khí.

Khi cốc lọc được thiết kế và lựa chọn đúng, hệ thống khí nén sẽ đạt được các lợi ích kỹ thuật rõ rệt: áp suất ổn định hơn, tốc độ đáp ứng của xi lanh và van nhanh hơn, độ lặp lại của các thao tác cơ khí chính xác được cải thiện, tuổi thọ thiết bị tăng, đồng thời giảm đáng kể nhu cầu bảo trì đột xuất. Đặc biệt trong các ngành yêu cầu độ sạch cao như sơn hoàn thiện, thực phẩm, dược phẩm, điện tử, việc đầu tư đúng vào cốc lọc khí nhỏ ngay từ đầu giúp giảm chi phí sở hữu toàn vòng đời (life cycle cost) của hệ thống khí nén.

Phân loại cốc lọc khí: nhỏ, mini, đôi và ứng dụng thực tế

Thị trường hiện nay có vô số chủng loại cốc lọc khí khí nén, nhưng có thể chia thành một số nhóm chính theo kích thước, cấu tạo và ứng dụng. Việc hiểu rõ từng loại giúp bạn không bị “lạc lối” giữa ma trận sản phẩm, đồng thời tối ưu chi phí đầu tư ban đầu, giảm rủi ro hỏng hóc thiết bị và chi phí bảo trì về lâu dài. Ở góc độ kỹ thuật, việc lựa chọn đúng loại cốc lọc còn ảnh hưởng trực tiếp đến tuổi thọ xi lanh, van, bộ chấp hành, độ ổn định áp suất và chất lượng bề mặt gia công.

Khi phân loại theo cấu trúc và chức năng, có thể xem cốc lọc khí như một phần tử trong chuỗi xử lý khí nén (air treatment unit), bao gồm: lọc thô, lọc tinh, điều áp, tách nước, bôi trơn. Mỗi nhóm cốc lọc khí nhỏ, mini hay cốc lọc khí đôi, bộ lọc – điều áp – bôi trơn sẽ đảm nhiệm một vai trò khác nhau trong chuỗi này, tùy thuộc vào yêu cầu về độ sạch, độ khô và lưu lượng khí của từng hệ thống.

Cốc lọc khí nhỏ, mini – giải pháp gọn nhẹ cho không gian chật hẹp

Cốc lọc khí nhỏ và cốc lọc khí mini thường có kích thước thân cốc nhỏ gọn, dung tích chứa nước ít, phù hợp cho:

• Các máy đơn lẻ: máy bắn đinh, máy khoan khí nén, máy mài khí, súng xiết bulong.
• Các bàn thao tác nhỏ trong xưởng lắp ráp điện tử, cơ khí tinh xảo.
• Các hệ thống cần lắp trực tiếp trên máy, hạn chế tối đa chiều dài đường ống.

Về mặt kỹ thuật, cốc lọc khí nhỏ và mini thường được thiết kế cho lưu lượng khí vừa và nhỏ, với kích thước ren kết nối phổ biến như 1/8", 1/4" hoặc 3/8". Áp suất làm việc định mức thường nằm trong khoảng 0,5 – 1,0 MPa, đủ đáp ứng cho đa số dụng cụ khí nén cầm tay và các cơ cấu chấp hành nhỏ. Vật liệu thân cốc có thể là polycarbonate trong suốt, nhôm hoặc hợp kim, cho phép người vận hành dễ dàng quan sát lượng nước ngưng tụ bên trong.

Ưu điểm của dòng cốc lọc khí nhỏ giá rẻ là chi phí đầu tư thấp, dễ lắp đặt, dễ thay thế, có sẵn nhiều model cốc lọc khí sẵn kho để đáp ứng nhu cầu bảo trì khẩn cấp. Nhờ kích thước nhỏ, chúng có thể được bố trí rất gần điểm sử dụng, giảm tổn thất áp suất trên đường ống và hạn chế hiện tượng ngưng tụ nước trở lại phía sau. Đối với các xưởng có nhiều trạm làm việc phân tán, việc bố trí nhiều cốc lọc mini tại từng trạm giúp tinh chỉnh chất lượng khí nén theo đúng yêu cầu của từng thiết bị.

Tuy nhiên, dung tích nhỏ khiến tần suất xả nước phải dày hơn, nếu quên xả sẽ dẫn đến tràn nước, giảm hiệu quả lọc. Về lâu dài, nước và dầu bẩn có thể bị cuốn theo dòng khí, gây mài mòn, gỉ sét bên trong van, xi lanh, làm kẹt cơ cấu trượt. Một số model cao cấp hơn có thể tích hợp cơ cấu xả nước tự động (auto drain), nhưng chi phí sẽ cao hơn so với loại tiêu chuẩn. Khi lựa chọn, cần cân nhắc giữa chi phí đầu tư ban đầu và chi phí vận hành, đặc biệt trong môi trường có độ ẩm cao hoặc máy nén khí không có hệ thống sấy khô chuyên dụng.

Để khai thác tối đa hiệu quả của cốc lọc khí nhỏ, nên chú ý một số điểm kỹ thuật sau:

• Chọn kích thước ren và lưu lượng danh định phù hợp với lưu lượng tiêu thụ của dụng cụ khí nén, tránh chọn quá nhỏ gây tụt áp.
• Kiểm tra định kỳ tình trạng phin lọc (element), thay thế khi bị bẩn, tắc để tránh tăng tổn thất áp suất.
• Lắp đặt theo đúng chiều mũi tên dòng khí trên thân cốc, đảm bảo khả năng tách nước và bụi đạt hiệu suất thiết kế.
• Hạn chế lắp quá xa điểm tiêu thụ, vì sau cốc lọc vẫn có thể phát sinh ngưng tụ nước nếu đường ống dài và chênh lệch nhiệt độ lớn.

Trong các ứng dụng yêu cầu độ chính xác cao như lắp ráp linh kiện điện tử, khí nén cấp cho các cơ cấu kẹp, đẩy, xoay nhỏ cần sạch và ổn định nhưng lưu lượng không lớn, cốc lọc khí mini là lựa chọn hợp lý. Ngược lại, với các dụng cụ tiêu thụ khí nhiều như súng xiết bulong công suất lớn, nên ưu tiên cốc lọc nhỏ nhưng có lưu lượng danh định cao hơn, tránh hiện tượng “nghẹt” khí làm giảm lực siết.

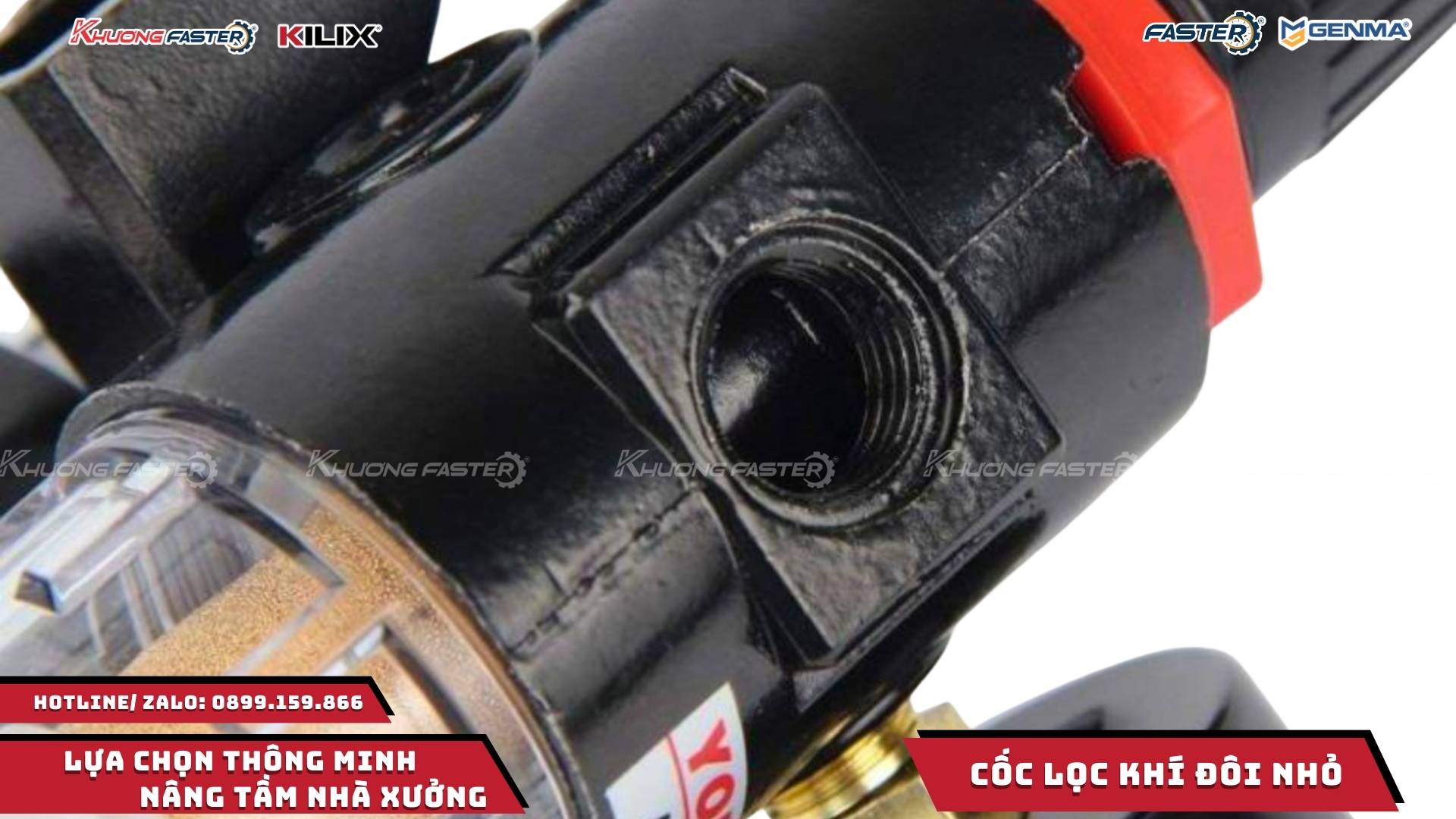

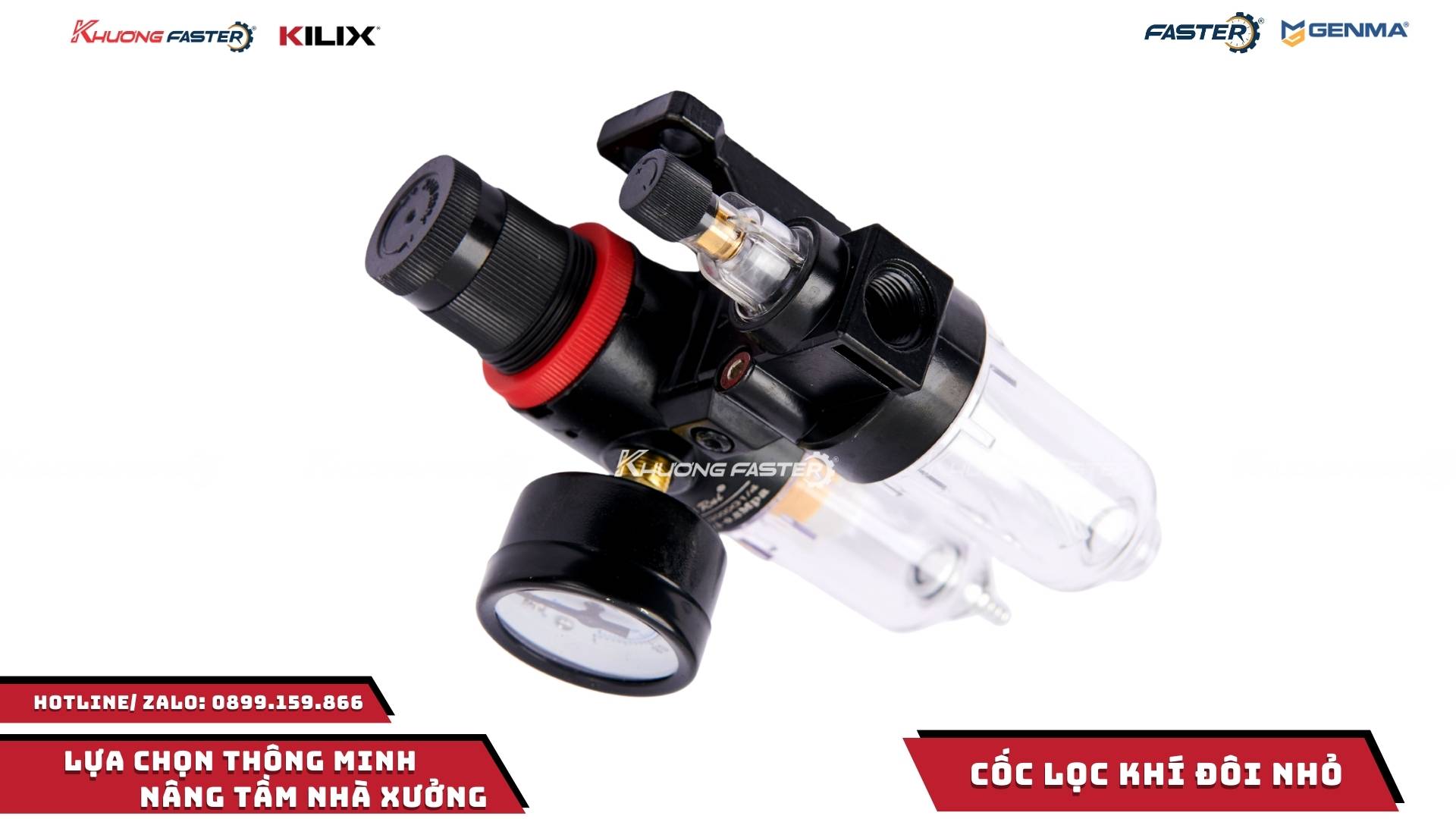

Cốc lọc khí đôi, bộ lọc – điều áp – bôi trơn cho hệ thống chuyên nghiệp

Với các dây chuyền sản xuất lớn, người ta thường sử dụng cốc lọc khí đôi hoặc bộ ba (lọc – điều áp – bôi trơn). Cấu hình phổ biến:

• Cốc lọc khí tách nước ở vị trí đầu tiên, loại bỏ nước, bụi, rỉ sét.
• Bộ điều áp giữ áp suất ổn định, tránh sốc áp gây hỏng thiết bị.

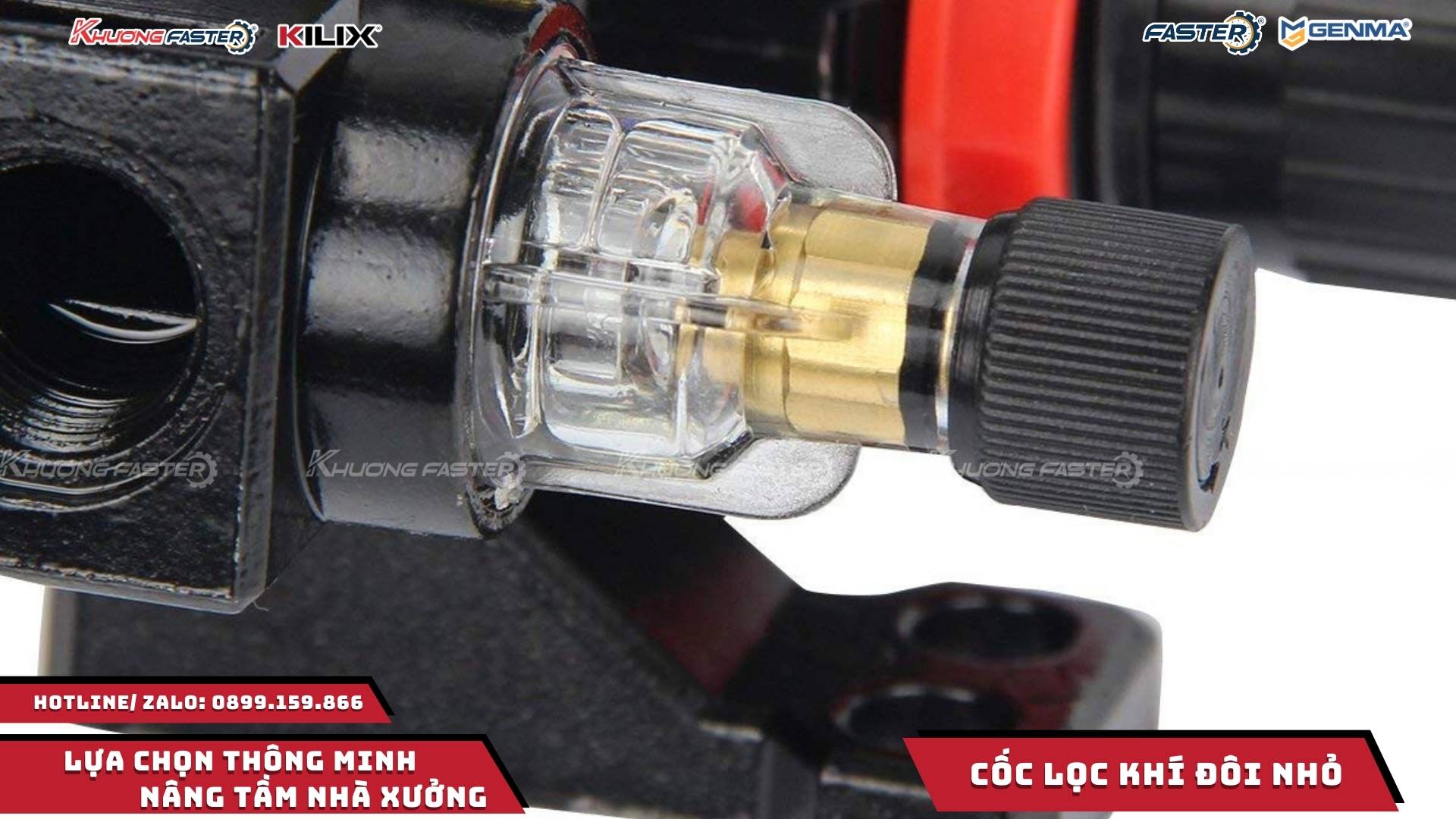

• Bộ bôi trơn phun dầu mịn vào dòng khí, bảo vệ xi lanh, van, cơ cấu trượt.

Trong cấu hình cốc lọc khí đôi, thường kết hợp bộ lọc – tách nước với bộ điều áp (FR – Filter Regulator). Bộ này đảm bảo khí nén sau khi được nén và làm mát sẽ được loại bỏ phần lớn nước ngưng, bụi, mạt rỉ sét từ đường ống, đồng thời áp suất được điều chỉnh về mức tối ưu cho thiết bị sử dụng. Khi bổ sung thêm bộ bôi trơn (L – Lubricator), ta có bộ ba FRL, rất phổ biến trong các hệ thống khí nén công nghiệp chuyên nghiệp.

Đối với cốc lọc khí cho hệ thống khí nén trong xưởng nhôm, gỗ, đá, việc dùng bộ đôi hoặc bộ ba là gần như bắt buộc nếu muốn vận hành ổn định 24/7. Các ngành này thường có môi trường bụi cao, thời gian chạy máy liên tục, yêu cầu độ tin cậy lớn. Nếu khí nén không được lọc và điều áp tốt, bụi và nước sẽ bám vào bề mặt trượt, phớt, vòng bi, làm tăng ma sát, gây kẹt, giảm độ chính xác vị trí cắt, khoan, phay.

Đặc biệt, khi kết hợp với các dòng máy cắt nhôm hai đầu cao cấp như Faster F5500 LimitedTop hoặc Faster F6000 Premium, yêu cầu về độ sạch và độ khô của khí nén càng trở nên khắt khe, bởi chỉ một sai sót nhỏ cũng có thể khiến đường cắt nhôm bị “tàn phá” không thương tiếc. Các máy này sử dụng nhiều xi lanh, van đảo chiều, cơ cấu kẹp phôi, cơ cấu di chuyển đầu cắt; bất kỳ gián đoạn nào do kẹt xi lanh hay rò rỉ phớt đều dẫn đến sai số kích thước, bavia lớn, bề mặt cắt xấu.

Về mặt chuyên môn, khi thiết kế hệ thống dùng cốc lọc khí đôi hoặc bộ ba FRL, cần quan tâm đến:

• Lưu lượng danh định của bộ FRL phải lớn hơn hoặc bằng tổng lưu lượng tiêu thụ cực đại của toàn bộ cụm máy, có tính đến hệ số dự phòng.
• Độ mịn phần tử lọc (thường 5 µm, 20 µm hoặc 40 µm) được chọn theo yêu cầu sạch của thiết bị; gia công chính xác, van điều khiển tỉ lệ thường cần lọc mịn hơn.
• Áp suất làm việc và dải điều chỉnh của bộ điều áp phải phù hợp với áp suất đầu vào từ máy nén và áp suất yêu cầu của thiết bị.
• Vị trí lắp đặt nên gần cụm máy, nhưng vẫn đủ không gian thao tác, bảo trì, xả nước, châm dầu bôi trơn.

Trong các dây chuyền nhôm Xingfa, nhôm hệ cao cấp, khí nén không chỉ cấp cho xi lanh kẹp phôi mà còn cho các cơ cấu đẩy phôi, thổi phoi, làm sạch bề mặt trước khi dán keo, lắp phụ kiện. Nếu khí nén còn hơi nước, dầu bẩn, bụi mịn, bề mặt nhôm sau cắt có thể bị ố, bám bẩn, ảnh hưởng đến độ bám dính của keo, sơn tĩnh điện hoặc gioăng cao su. Vì vậy, việc đầu tư bộ lọc – điều áp – bôi trơn chất lượng tốt, đúng cỡ, đúng tiêu chuẩn là một phần quan trọng trong chiến lược đảm bảo chất lượng sản phẩm cuối cùng.

Một số lưu ý vận hành bộ đôi, bộ ba cốc lọc khí trong hệ thống chuyên nghiệp:

• Thiết lập áp suất làm việc ổn định, tránh điều chỉnh liên tục gây dao động áp, ảnh hưởng đến tốc độ xi lanh và chất lượng cắt.
• Kiểm tra mức dầu trong bộ bôi trơn, chọn loại dầu phù hợp khuyến cáo của nhà sản xuất van, xi lanh để tránh làm trương nở phớt.
• Định kỳ xả nước ở cốc lọc đầu tiên, đặc biệt trong mùa nồm ẩm hoặc khi máy nén không có máy sấy khí.
• Thay thế phần tử lọc theo chu kỳ hoặc khi phát hiện chênh áp tăng cao giữa đầu vào và đầu ra.

Khi so sánh giữa việc chỉ dùng một cốc lọc đơn lẻ và đầu tư bộ đôi hoặc bộ ba, cần tính đến chi phí dừng máy, chi phí sửa chữa xi lanh, van, cũng như thiệt hại do sản phẩm lỗi. Trong nhiều trường hợp, chi phí tăng thêm cho bộ FRL chất lượng cao là rất nhỏ so với giá trị của một máy cắt nhôm hai đầu như Faster F5500 LimitedTop hoặc Faster F6000 Premium, và càng nhỏ hơn so với thiệt hại do sai số cắt hàng loạt, phải làm lại hoặc bỏ phế liệu.

Cốc lọc khí cho máy nén, máy cắt nhôm và xưởng sản xuất

Trong thực tế, mỗi ứng dụng lại đòi hỏi một cấu hình cốc lọc khí cho xưởng sản xuất khác nhau. Việc “bê nguyên” một loại cốc lọc cho mọi vị trí là sai lầm chết người, dẫn đến lãng phí hoặc không đáp ứng được yêu cầu kỹ thuật. Ở cấp độ thiết kế hệ thống khí nén chuyên nghiệp, kỹ sư thường phải tính toán đồng thời: lưu lượng, áp suất làm việc, mức độ sạch yêu cầu (theo ISO 8573-1), nhiệt độ, hàm lượng dầu – nước – bụi, cũng như chi phí vận hành và bảo trì. Vì vậy, cùng là “cốc lọc khí” nhưng cấu trúc lõi lọc, vật liệu, kích thước, cấp độ lọc và vị trí lắp đặt có thể hoàn toàn khác nhau.

Về bản chất, cốc lọc khí là một mô-đun xử lý khí nén dạng cơ học, thường kết hợp các cơ chế: tách nước kiểu cyclone, lọc cơ học bằng lõi sợi hoặc giấy, tách dầu bằng lớp đồng kết, đôi khi kèm thêm bộ điều áp và bôi trơn (FRL – Filter, Regulator, Lubricator). Trong xưởng sản xuất, việc lựa chọn sai loại cốc lọc có thể gây ra các vấn đề nghiêm trọng: ăn mòn đường ống, kẹt van, hỏng xi lanh, giảm tuổi thọ máy cắt nhôm, lỗi bề mặt sơn, thậm chí dừng dây chuyền sản xuất.

Cốc lọc khí cho máy nén khí – tuyến phòng thủ đầu tiên

Cốc lọc khí máy nén thường được lắp ngay sau bình chứa khí, được xem như “tuyến phòng thủ đầu tiên” trong chuỗi xử lý khí nén. Ở vị trí này, cốc lọc phải chịu lưu lượng lớn, áp suất cao và nồng độ nước ngưng, dầu, rỉ sét rất nhiều. Nhiệm vụ của nó là:

• Loại bỏ phần lớn nước ngưng tụ trong đường ống, thông qua buồng tách nước dạng xoáy (cyclone) kết hợp với khoang chứa nước ở đáy cốc. Nước được gom lại và xả định kỳ bằng van xả tay hoặc van xả tự động.
• Giữ lại bụi, rỉ sét, mạt kim loại sinh ra từ bên trong bình chứa, từ quá trình oxy hóa thành bình và đường ống. Lõi lọc thường có cấp độ lọc 5–40 µm, đủ để bảo vệ các thiết bị xử lý phía sau mà không gây tụt áp quá lớn.
• Bảo vệ các thiết bị phía sau như bộ sấy khí, bộ lọc tinh, van phân phối, bộ điều áp, đồng hồ đo áp. Nếu không có tầng lọc thô này, bộ sấy khí và lọc tinh sẽ nhanh chóng bị bám bẩn, tăng chênh áp, giảm hiệu suất và phải thay thế sớm.

Trong thiết kế hệ thống lớn, người ta không chỉ lắp một cốc lọc duy nhất mà thường xây dựng một chuỗi nhiều tầng cốc lọc khí công nghiệp với kích thước và cấp độ lọc khác nhau. Thông thường, cấu hình cơ bản có thể gồm:

• Cốc lọc thô (pre-filter) ngay sau bình chứa: cấp lọc khoảng 20–40 µm, ưu tiên lưu lượng lớn, khả năng tách nước mạnh, vỏ kim loại dày, cốc chịu áp cao.
• Cốc lọc bán tinh: cấp lọc 5–10 µm, giảm thêm bụi mịn và dầu, chuẩn bị khí cho bộ sấy hoặc cho các nhánh sử dụng thông thường.
• Cốc lọc tinh hoặc siêu tinh (nếu cần): cấp lọc 0.01–1 µm, dùng cho các ứng dụng yêu cầu khí rất sạch như phun sơn chất lượng cao, điều khiển chính xác, thiết bị đo lường.

Đối với hệ thống lớn, người ta thường dùng nhiều tầng cốc lọc khí công nghiệp với kích thước khác nhau, từ cốc lọc khí nhỏ cho nhánh phụ đến cốc lọc cỡ lớn cho đường trục chính. Sự kết hợp này tạo nên một “lá chắn” nhiều lớp, ngăn chặn triệt để nước và tạp chất. Ở đường trục, cốc lọc thường có đường kính lớn, ren hoặc mặt bích DN25–DN80, lưu lượng vài nghìn lít/phút đến hàng chục m³/phút. Ở các nhánh phụ, cốc lọc khí nhỏ hoặc cốc lọc khí mini được chọn theo lưu lượng thực tế của từng máy, giúp tối ưu chi phí mà vẫn đảm bảo chất lượng khí.

Một số yếu tố kỹ thuật cần quan tâm khi chọn cốc lọc cho máy nén:

• Áp suất làm việc và áp suất tối đa: phải phù hợp với áp suất hệ thống (thường 7–10 bar), có hệ số an toàn đủ lớn.
• Vật liệu cốc: kim loại + kính polycarbonate hoặc kim loại hoàn toàn đối với môi trường khắc nghiệt, nhiệt độ cao.
• Kiểu xả nước: xả tay, xả bán tự động hoặc xả tự động; với hệ thống lớn, xả tự động giúp giảm rủi ro quên xả, tránh nước tràn ngược vào đường ống.
• Độ sụt áp (pressure drop): càng thấp càng tốt, nhưng phải cân bằng với cấp độ lọc; sụt áp lớn làm tăng chi phí điện cho máy nén.

Cốc lọc khí cho máy cắt nhôm – bảo vệ đường cắt và lưỡi cưa

Máy cắt nhôm hai đầu, đặc biệt là các dòng cao cấp, đòi hỏi khí nén sạch gần như tuyệt đối. Hệ thống khí nén ở đây không chỉ dùng để điều khiển xi lanh kẹp phôi, đẩy lưỡi cưa mà còn ảnh hưởng trực tiếp đến độ ổn định của chuyển động, độ chính xác vị trí và tuổi thọ lưỡi cưa. Cốc lọc khí cho máy cắt nhôm phải đảm bảo:

• Cốc lọc khí chống nước chống bụi với khả năng tách nước mạnh, lọc được hạt bụi kích thước nhỏ. Nước và dầu trong khí nén khi đi vào cụm van – xi lanh sẽ tạo màng bám, kéo theo bụi nhôm, gây mài mòn, kẹt hành trình, làm sai lệch góc cắt.
• Áp suất làm việc ổn định, không gây tụt áp khi máy cắt hoạt động liên tục. Điều này đòi hỏi cốc lọc phải có tiết diện dòng chảy đủ lớn, lõi lọc không quá dày đặc so với lưu lượng yêu cầu, đồng thời phải được bảo trì – thay lõi đúng chu kỳ.
• Vật liệu cốc chịu được dầu, dung môi, môi trường xưởng nhiều bụi nhôm. Bụi nhôm rất mịn, dễ bám, có tính mài mòn; nếu cốc bằng nhựa kém chất lượng sẽ nhanh bị mờ, nứt, khó quan sát mức nước và nguy cơ nổ cốc khi quá áp.

Ở các máy cắt nhôm cao cấp, nhà sản xuất thường khuyến nghị hoặc tích hợp sẵn bộ FRL chuyên dụng, trong đó phần lọc khí có cấp độ lọc tinh hơn so với các nhánh sử dụng thông thường. Khi kết hợp với các dòng máy như Faster F5500 LimitedTop hoặc Faster F6000 Premium, việc sử dụng cốc lọc khí tách nước chất lượng cao là điều bắt buộc nếu không muốn chứng kiến cảnh lưỡi cưa bạc màu, đường cắt nham nhở, phế phẩm chất đống trong xưởng.

Ở góc độ kỹ thuật, khí nén bẩn có thể gây ra các hiện tượng:

• Xi lanh kẹp phôi không đạt lực thiết kế do ma sát tăng, phớt bị mòn, dẫn đến phôi rung trong quá trình cắt, tạo bavia và sai số kích thước.
• Van điện từ bị kẹt, đóng mở không dứt khoát, làm lưỡi cưa di chuyển giật cục, ảnh hưởng trực tiếp đến độ mịn của bề mặt cắt.
• Dầu và nước bắn ra khu vực cắt, bám lên bề mặt nhôm, gây khó khăn cho các công đoạn xử lý bề mặt tiếp theo như anod, sơn tĩnh điện.

Vì vậy, với máy cắt nhôm, ngoài việc chọn cốc lọc khí chống nước chống bụi phù hợp, cần chú ý:

• Bố trí cốc lọc càng gần máy càng tốt, hạn chế chiều dài ống sau lọc để tránh tái ngưng tụ nước.
• Đảm bảo đường kính ống và cút nối không tạo “nút thắt cổ chai” gây tụt áp cục bộ.
• Thiết lập lịch kiểm tra, xả nước, thay lõi lọc định kỳ dựa trên số giờ vận hành và điều kiện môi trường.

Cốc lọc khí cho hệ thống khí nén trong xưởng sản xuất

Với các xưởng quy mô vừa và lớn, hệ thống khí nén thường chia thành nhiều nhánh: nhánh cho máy cắt, nhánh cho máy dập, nhánh cho máy bắn đinh, nhánh cho máy phun sơn… Mỗi nhánh nên được trang bị cốc lọc khí nhỏ hoặc cốc lọc khí mini riêng, tùy theo lưu lượng và yêu cầu chất lượng khí. Cách tiếp cận này giúp:

• Tối ưu chi phí: nhánh yêu cầu khí rất sạch dùng lọc tinh, nhánh gia công thô chỉ cần lọc thô, tránh lãng phí khi dùng lọc cao cấp cho toàn bộ hệ thống.
• Dễ bảo trì: khi một nhánh cần dừng để thay lõi lọc, các nhánh khác vẫn có thể hoạt động bình thường.
• Tăng độ tin cậy: sự cố ở một nhánh (tắc lọc, nước nhiều) không lan sang toàn bộ hệ thống.

Một số lưu ý quan trọng:

• Nhánh phun sơn: ưu tiên cốc lọc khí chống nước chống bụi cấp độ cao, tránh bọt nước, dầu làm hỏng bề mặt sơn. Thông thường, khí cho phun sơn cần qua ít nhất hai tầng lọc: lọc thô + lọc tinh, đôi khi kèm bộ tách dầu chuyên dụng để đạt bề mặt sơn bóng, không rỗ, không mắt cá.
• Nhánh điều khiển: dùng cốc lọc khí khí nén lọc tinh để bảo vệ van điện từ, cảm biến, bộ điều khiển khí nén. Các thiết bị này rất nhạy với bụi mịn và nước; chỉ một lượng nhỏ tạp chất cũng có thể làm kẹt van, gây lỗi tín hiệu, dừng máy đột ngột.
• Nhánh gia công nặng: chọn cốc lọc khí công nghiệp chịu lưu lượng lớn, áp suất cao, vỏ dày, khả năng tản nhiệt tốt. Ở các máy dập, máy ép, máy nén phụ trợ, lưu lượng khí biến thiên mạnh nên cốc lọc phải có khả năng chịu xung áp và dao động lưu lượng mà không nứt vỡ hoặc tụt áp quá mức.

Khi thiết kế hệ thống phân nhánh, kỹ sư thường kết hợp:

• Một tầng lọc trung tâm sau máy nén và bình chứa, xử lý phần lớn nước và tạp chất.
• Các cốc lọc khí nhỏ hoặc cốc lọc khí mini gắn tại từng trạm làm việc, tinh chỉnh chất lượng khí theo yêu cầu cụ thể của từng thiết bị.
• Đồng hồ đo áp trước và sau cốc lọc ở các nhánh quan trọng để theo dõi độ sụt áp, từ đó xác định thời điểm cần vệ sinh hoặc thay lõi lọc.

Việc lựa chọn đúng loại cốc lọc cho từng nhánh không chỉ dựa trên thông số kỹ thuật mà còn phải xét đến yếu tố vận hành thực tế: tần suất sử dụng, mức độ bụi trong môi trường, khả năng nhân sự bảo trì. Một hệ thống được thiết kế tốt là hệ thống mà cốc lọc khí khí nén làm việc hiệu quả, dễ kiểm tra, dễ xả nước, dễ thay lõi, và quan trọng hơn là đảm bảo chất lượng khí ổn định cho toàn bộ xưởng trong suốt vòng đời dự án.

Thông số kỹ thuật, lựa chọn và báo giá cốc lọc khí nén

Để chọn đúng cốc lọc khí chính hãng, không chỉ nhìn vào giá mà còn phải soi kỹ thông số kỹ thuật, điều kiện vận hành thực tế và yêu cầu của từng cụm máy. Một quyết định sai lầm có thể khiến bạn trả giá đắt bằng thời gian dừng máy, chi phí sửa chữa, thậm chí hỏng cả cụm van – xy lanh, bộ điều khiển, súng phun sơn hoặc dao cắt nhôm có giá trị rất cao.

Trong hệ thống khí nén, cốc lọc thường là “tuyến phòng thủ” đầu tiên chống lại nước, bụi, rỉ sét đường ống, dầu bôi trơn dư thừa… Nếu chọn sai cấp lọc, sai vật liệu hoặc sai áp suất làm việc, toàn bộ dây chuyền phía sau sẽ phải gánh hậu quả. Vì vậy, khi tính toán lựa chọn, cần xem xét đồng thời: lưu lượng khí, áp suất, chất lượng khí yêu cầu, môi trường lắp đặt, chu kỳ xả nước và khả năng bảo trì.

Bảng thông số kỹ thuật tham khảo cho cốc lọc khí nhỏ

Khi đọc bảng thông số, cần hiểu rõ ý nghĩa từng mục để tránh chọn theo “cảm tính”:

• Kích cỡ ren (1/8", 1/4", 3/8"): ngoài việc khớp với đường ống hiện hữu, còn phải xét đến lưu lượng khí. Cùng một áp suất, ren nhỏ quá sẽ gây tụt áp, máy ở cuối line hoạt động yếu, đặc biệt dễ thấy ở máy cắt nhôm hai đầu hoặc máy phun sơn dùng lượng khí lớn.
• Áp suất làm việc 0.5 – 10 bar: nên so với áp suất tối đa của máy nén và áp suất cài đặt trên bộ điều áp. Nếu hệ thống thường chạy 8–9 bar, nên chọn cốc lọc có áp suất làm việc cho phép cao hơn một bậc, biên độ an toàn tốt, tránh nứt vỡ khi có xung áp.
• Nhiệt độ làm việc 0 – 60°C: trong xưởng nhôm, khu vực gần lò sấy, lò sơn tĩnh điện, hoặc nơi đặt máy nén trong phòng kín nhiệt độ cao, polycarbonate có thể bị lão hóa nhanh. Khi đó, nên ưu tiên cốc kim loại hoặc bố trí lại vị trí lắp để tránh bức xạ nhiệt trực tiếp.
• Độ lọc 5 – 40 µm:
  • Khoảng 20–40 µm: phù hợp cho các cơ cấu chấp hành cơ bản, xy lanh, van khí nén thông thường.
  • Khoảng 5–10 µm: nên dùng cho hệ thống điều khiển chính xác, van điện từ nhỏ, bộ định vị, bộ điều khiển khí – điện, hệ thống phun sơn yêu cầu bề mặt hoàn thiện cao.
• Vật liệu cốc: Polycarbonate / Kim loại:
• Polycarbonate: dễ quan sát mức nước, bụi; phù hợp môi trường sạch, ít va đập, ít hóa chất.
• Kim loại: chịu va đập, chịu nhiệt, chịu dầu và dung môi tốt hơn; tuy khó quan sát nhưng an toàn hơn trong môi trường khắc nghiệt, khu vực có tia lửa, phoi nhôm, phoi sắt.

• Kiểu xả nước: Thủ công / Tự động:
  • Thủ công: cấu tạo đơn giản, ít hỏng, nhưng phụ thuộc vào kỷ luật vận hành; nếu quên xả, nước sẽ bị cuốn theo đường ống.
  • Tự động: phù hợp dây chuyền chạy liên tục, ít người trực; tuy nhiên cần chọn loại chất lượng tốt để tránh kẹt phao, rò khí.

Khi thiết kế hệ thống, kỹ sư thường kết hợp cốc lọc thô (độ lọc lớn) ở đầu nguồn và cốc lọc tinh gần các thiết bị nhạy cảm. Với cốc lọc khí nhỏ hoặc cốc lọc khí mini, nên tính toán vị trí lắp sao cho dễ thao tác, dễ quan sát, tránh lắp quá cao hoặc quá sát tường gây khó bảo trì.

Tiêu chí chọn cốc lọc khí giá rẻ nhưng không “rẻ tiền”

Khi tìm kiếm cốc lọc khí giá rẻ, rất nhiều người vô tình rơi vào “bẫy” hàng nhái, hàng kém chất lượng. Hậu quả thường thấy là nứt vỡ thân cốc, rò khí tại ren, xả nước không hết, hoặc độ lọc không đạt khiến bụi, nước vẫn đi vào thiết bị. Để tránh thảm họa này, cần chú ý:

• Ưu tiên cốc lọc khí chính hãng có đầy đủ catalog, mã sản phẩm, xuất xứ rõ ràng. Catalog cho phép kiểm tra:
  • Lưu lượng danh định tại từng mức áp suất.
  • Độ sụt áp qua cốc lọc khi bẩn và khi sạch.
  • Vật liệu ron, phớt (NBR, FKM…) để đánh giá khả năng chịu dầu, dung môi.
• Kiểm tra độ dày thân cốc, ren kết nối, gioăng cao su – đây là những điểm dễ bị cắt giảm chi phí:
  • Thân cốc quá mỏng dễ nứt khi siết quá lực hoặc khi có xung áp.
  • Ren gia công kém, không chuẩn bước ren, dễ rò khí, khó lắp với phụ kiện chuẩn.
  • Gioăng cao su chất lượng thấp nhanh chai cứng, nứt, gây rò rỉ sau một thời gian ngắn.
• Hỏi rõ chế độ bảo hành, đổi trả, hỗ trợ kỹ thuật khi lắp đặt. Một nhà cung cấp uy tín thường:
  • Có khả năng tư vấn chọn đúng cấp lọc theo từng máy.
  • Hỗ trợ xử lý sự cố rò khí, tụt áp, nước không xả hết.
  • Có sẵn phụ tùng thay thế như phao xả, ron, ly lọc.
• So sánh báo giá cốc lọc khí nén từ nhiều nhà cung cấp, tránh giá quá rẻ bất thường. Giá quá thấp thường đi kèm:
  • Vật liệu nhựa tái chế, dễ lão hóa.
  • Lõi lọc mỏng, diện tích bề mặt nhỏ, nhanh tắc.
  • Không có kiểm soát chất lượng, thông số thực tế khác xa công bố.

Để tối ưu chi phí, có thể chọn giải pháp “giá hợp lý nhưng bền”: dùng thương hiệu tầm trung, có tên tuổi trên thị trường khí nén, thay vì chạy theo hàng vô danh. Với các vị trí ít quan trọng, có thể dùng cốc lọc phổ thông; còn với các máy chủ lực như máy cắt nhôm hai đầu, máy phay, máy đột dập điều khiển khí – điện, nên đầu tư cốc lọc chất lượng cao hơn, độ lọc tinh hơn.

Mua cốc lọc khí ở đâu để không “ném tiền qua cửa sổ”

Câu hỏi “mua cốc lọc khí ở đâu” luôn khiến nhiều chủ xưởng đau đầu, bởi thị trường tràn ngập sản phẩm từ cao cấp đến siêu rẻ. Việc lựa chọn đúng nhà cung cấp quan trọng không kém việc chọn đúng model cốc lọc, vì nó quyết định khả năng được tư vấn kỹ thuật, bảo hành và thay thế lâu dài.

• Chọn đơn vị chuyên về cốc lọc khí cho hệ thống khí nén, có kinh nghiệm tư vấn cho xưởng sản xuất:
  • Đã từng triển khai cho các xưởng nhôm, cơ khí, gỗ, thực phẩm, dệt may…
  • Hiểu rõ đặc thù từng ngành: mức độ sạch của khí, rủi ro nhiễm dầu, nước, bụi.
  • Có khả năng đề xuất cấu hình: chỉ cốc lọc, hay bộ FRL (Filter – Regulator – Lubricator).
• Ưu tiên nhà cung cấp có cốc lọc khí sẵn kho, đáp ứng nhanh khi cần thay thế gấp. Đối với dây chuyền sản xuất liên tục, thời gian chờ hàng vài ngày cũng có thể gây thiệt hại lớn, nên tồn kho tại nhà cung cấp là yếu tố rất đáng cân nhắc.
• Yêu cầu báo giá chi tiết, ghi rõ model, thương hiệu, thời gian giao hàng. Một báo giá chuyên nghiệp thường thể hiện:
  • Mã hàng đầy đủ, trùng với catalog của hãng.
  • Thông số chính: kích cỡ ren, áp suất làm việc, độ lọc, kiểu xả nước.
  • Điều kiện bảo hành, thời gian giao, điều khoản thanh toán.
• Đối với xưởng nhôm sử dụng máy cắt hai đầu hiện đại, nên chọn nhà cung cấp hiểu rõ yêu cầu của các dòng máy như Faster F5500, Faster F6000 để tư vấn đúng loại cốc lọc khí cho máy cắt nhôm. Các máy này thường yêu cầu:
  • Khí sạch, ít nước để bảo vệ xy lanh kẹp, xy lanh đẩy, cụm van điều khiển.
  • Độ ổn định áp suất cao để đảm bảo tốc độ dao cắt và chất lượng bề mặt cắt.
  • Độ lọc tinh hơn ở các nhánh cấp cho cụm điều khiển, tránh kẹt van điện từ.

Khi hệ thống khí nén được bảo vệ bằng những chiếc cốc lọc khí nhỏ nhưng đúng chuẩn, bạn sẽ cảm nhận rõ rệt sự khác biệt: máy chạy êm hơn, ít hỏng vặt, đường cắt đẹp hơn, sản phẩm ổn định hơn và quan trọng nhất là không còn nỗi ám ảnh dừng máy giữa chừng vì những lỗi ngớ ngẩn do nước và bụi trong khí nén gây ra. Về lâu dài, chi phí đầu tư cho cốc lọc chất lượng tốt thường nhỏ hơn rất nhiều so với chi phí thay thế van, xy lanh, bộ điều khiển và thời gian chết dây chuyền.
