Khái niệm và vai trò của vòi phun dầu làm mát trong gia công cơ khí

Vòi phun dầu làm mát trong gia công cơ khí là một cụm chi tiết gồm thân vòi, cơ cấu điều chỉnh hướng, cơ cấu điều chỉnh lưu lượng và đầu phun, có nhiệm vụ dẫn, gia tốc và định hướng dòng dầu hoặc dung dịch tưới nguội (coolant) đến đúng vùng cắt. Về bản chất, vòi phun là “cầu nối” giữa hệ thống bơm – lọc dầu và vùng tiếp xúc giữa dụng cụ cắt với phôi, quyết định hiệu quả truyền nhiệt, bôi trơn và thoát phoi. Trong các hệ thống hiện đại, vòi phun không chỉ đơn thuần là ống dẫn mà còn được tối ưu về hình học, áp suất làm việc, góc phun và dạng tia để phù hợp với từng phương pháp gia công.

Trong quá trình cắt gọt, vùng tiếp xúc giữa lưỡi cắt và phôi là nơi sinh nhiệt rất lớn do ma sát và biến dạng dẻo. Nếu không có vòi phun dầu cung cấp dung dịch làm mát đúng cách, nhiệt độ vùng cắt có thể tăng rất nhanh, gây mất ổn định kích thước, biến cứng bề mặt, nứt nhiệt và mòn dụng cụ sớm. Vòi phun đảm nhiệm ba chức năng kỹ thuật cốt lõi: làm mát, bôi trơn và rửa trôi phoi. Ba chức năng này không tách rời mà tương tác chặt chẽ, phụ thuộc mạnh vào vị trí, hướng và chế độ phun.

Về mặt làm mát, vòi phun dầu làm mát phải đưa được lưu lượng đủ lớn, với vận tốc và áp suất phù hợp, tiếp xúc trực tiếp với vùng cắt để hấp thụ và mang nhiệt ra khỏi dao và phôi. Nếu tia phun không xuyên được qua lớp phoi hoặc không chạm tới lưỡi cắt, hiệu quả làm mát sẽ giảm mạnh, dù lưu lượng tổng thể vẫn cao. Do đó, thiết kế hình dạng đầu phun (dạng tia tập trung, dạng quạt, dạng sương mù…) và khoảng cách từ đầu phun đến vùng cắt là yếu tố quan trọng trong tối ưu hóa nhiệt độ cắt.

Về mặt bôi trơn, hệ thống vòi phun dầu phải tạo được một màng dầu mỏng giữa mặt trước, mặt sau của dao và bề mặt phôi, giảm hệ số ma sát, từ đó giảm lực cắt, giảm mòn dính và mòn cọ xát. Đối với các phương pháp gia công tốc độ cao (HSC) hoặc gia công vật liệu khó cắt như thép không gỉ, hợp kim titan, hợp kim niken, việc duy trì màng bôi trơn ổn định thông qua vòi phun chính xác là yếu tố quyết định tuổi thọ dao.

Chức năng rửa trôi phoi của vòi phun dầu làm mát cũng rất quan trọng. Phoi tích tụ trong vùng cắt sẽ gây kẹt dao, xước bề mặt, tăng nhiệt và có thể làm gãy dụng cụ. Tia dầu được định hướng tốt sẽ cuốn phoi ra khỏi rãnh cắt, đưa về hệ thống thu hồi – lọc, đồng thời hạn chế phoi bám lại trên bề mặt chi tiết. Đối với các nguyên công khoan sâu, doa lỗ, taro, vai trò này càng trở nên then chốt vì không gian thoát phoi rất hạn chế.

Trong các dây chuyền sản xuất hiện đại, vòi phun dầu cho máy CNC, vòi phun dầu cho máy gia công và vòi phun dầu cho máy phay là thành phần không thể thiếu để đảm bảo năng suất và độ ổn định của quá trình cắt gọt. Trên máy CNC, vòi phun thường được tích hợp thành hệ thống đa điểm, có thể điều chỉnh vị trí theo trục X/Y/Z, hoặc sử dụng hệ thống làm mát qua trục chính (through-spindle coolant) với áp suất cao. Các hệ thống này cho phép:

• Giữ nhiệt độ vùng cắt ổn định, hạn chế giãn nở nhiệt của chi tiết và dao.
• Tăng tốc độ cắt và lượng chạy dao mà vẫn đảm bảo tuổi thọ dụng cụ.
• Cải thiện độ nhẵn bề mặt, giảm sai số hình học và kích thước.
• Giảm thời gian dừng máy để vệ sinh phoi, tăng thời gian cắt hữu ích.

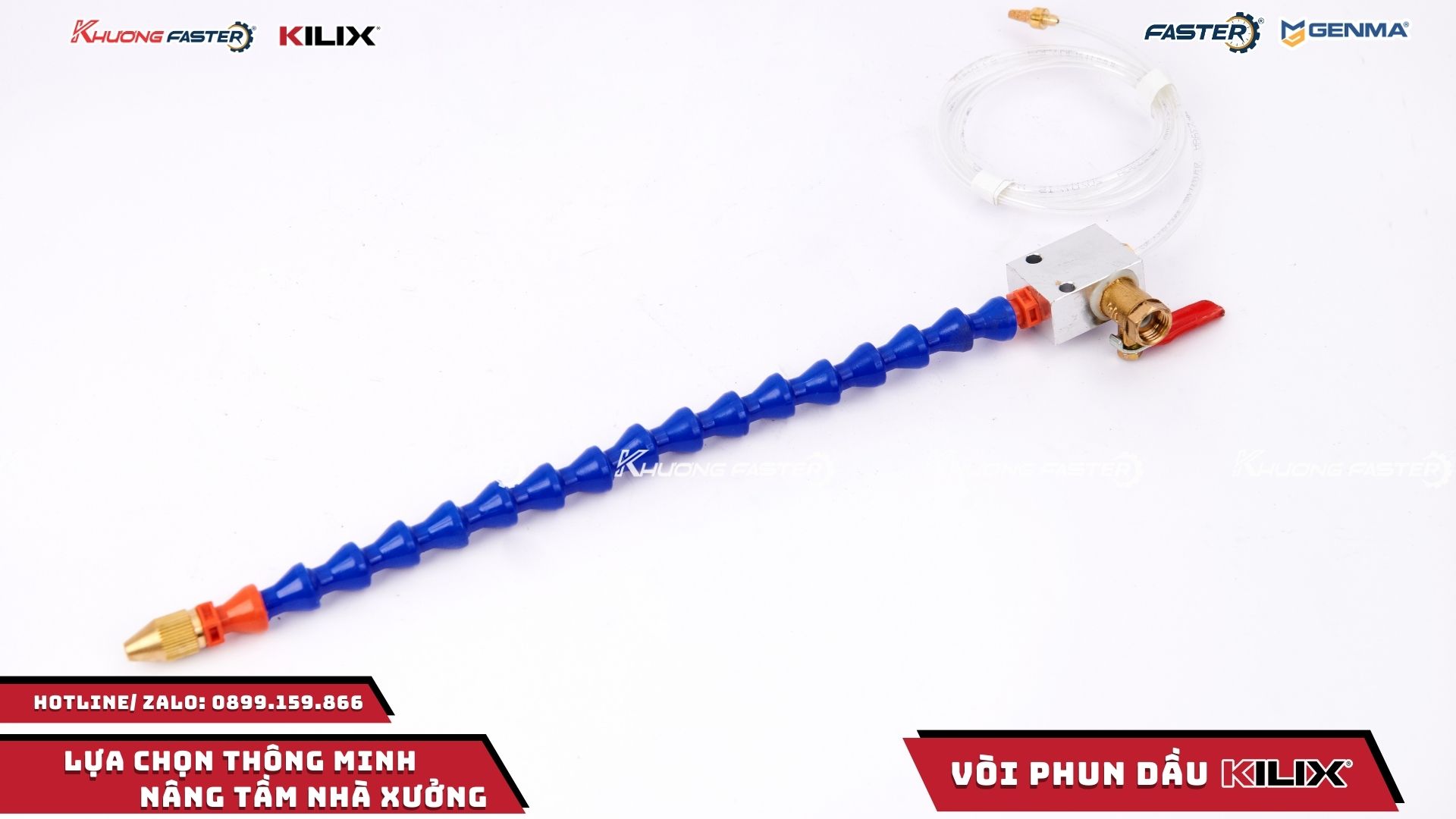

Đối với vòi phun dầu cho máy phay, yêu cầu kỹ thuật thường tập trung vào khả năng bám theo đường chạy dao phức tạp và duy trì tia phun ổn định khi dao quay với tốc độ cao. Vòi phun cần được bố trí sao cho tia dầu đi vào đúng vùng cắt của từng lưỡi dao trên chu vi dao phay, tránh hiện tượng phun lệch gây lãng phí dung dịch và không đạt hiệu quả làm mát. Trong nhiều ứng dụng, người ta sử dụng các vòi phun linh hoạt dạng khớp bi (modular hose) để dễ dàng điều chỉnh hướng phun theo từng loại dao và từng gá đặt.

Trên các máy tiện CNC và máy tiện truyền thống, vòi phun dầu cho máy gia công thường được bố trí cố định trên bàn dao hoặc trên thân máy, hướng tia phun vào vùng tiếp xúc giữa mũi dao tiện và phôi quay. Với các nguyên công tiện ren, tiện tinh, tiện vật liệu khó cắt, việc điều chỉnh chính xác góc phun giúp giảm đáng kể hiện tượng mẻ lưỡi, sứt mũi dao và cải thiện độ bóng bề mặt ren, bề mặt trụ.

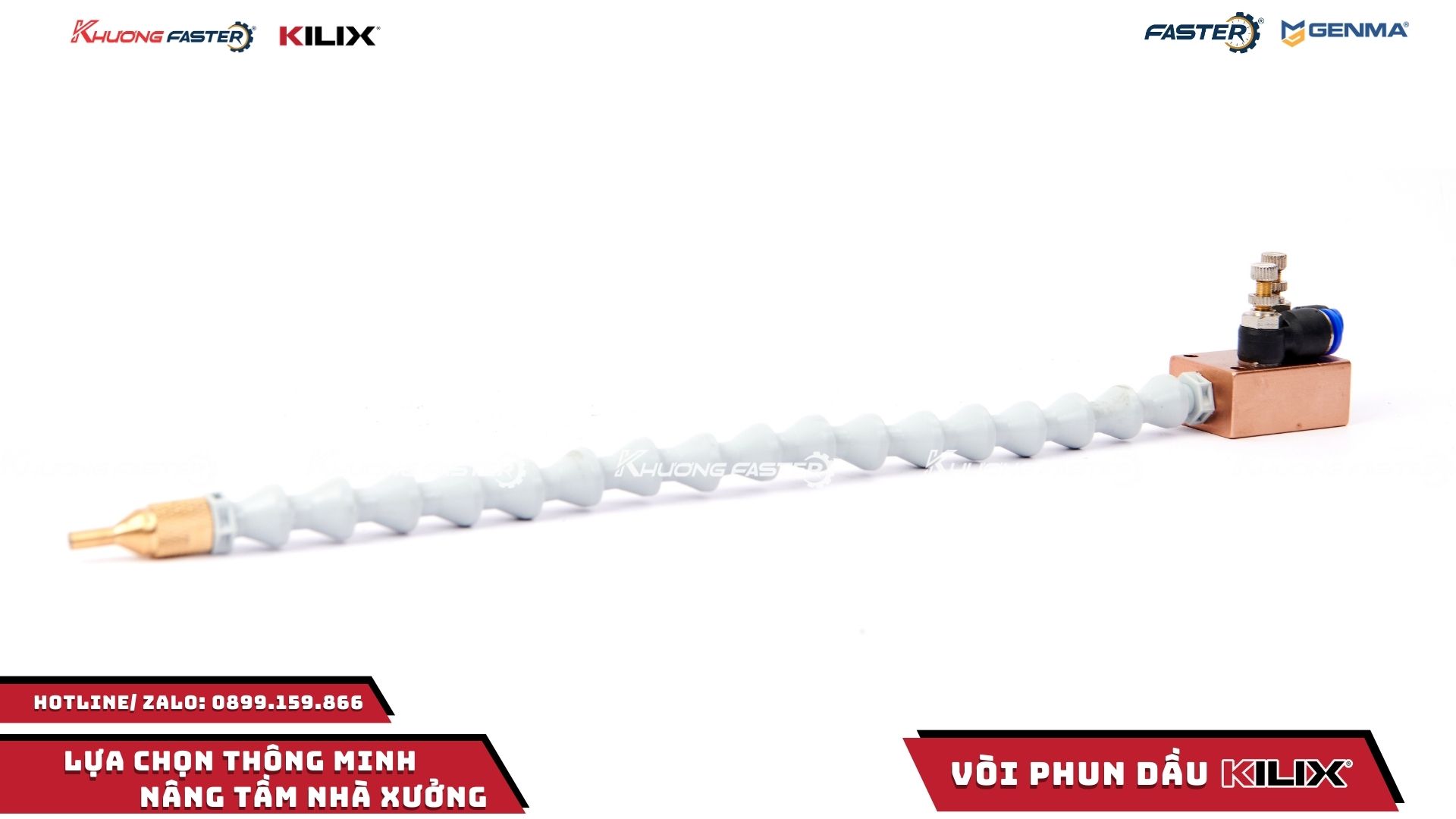

Trong các xưởng gia công nhôm, vòi phun dầu máy cắt nhôm và vòi phun dầu cho máy cắt nhôm có nhiệm vụ đặc thù là làm mát lưỡi cưa, hạn chế bám nhôm, giảm hiện tượng kẹt phoi và cháy bề mặt. Nhôm có xu hướng dính bám mạnh lên lưỡi cắt khi nhiệt độ tăng, tạo thành “bavia dính” (built-up edge), làm xấu bề mặt và tăng lực cắt. Hệ thống vòi phun được thiết kế để phun chính xác vào vùng tiếp xúc giữa lưỡi cắt và phôi, tạo một lớp màng dầu mỏng ngăn dính bám, đồng thời cuốn trôi phoi nhôm mềm dễ bám.

Các loại vòi phun dầu máy chuyên dụng cho máy cắt nhôm thường có những đặc điểm kỹ thuật như:

• Khả năng điều chỉnh góc phun theo cả phương trục và phương kính của lưỡi cưa.
• Đầu phun dạng khe hẹp hoặc dạng quạt, tạo tia phun mỏng nhưng phủ đều mép răng cưa.
• Vật liệu chống ăn mòn tốt với dầu cắt nhôm, hạn chế bám cặn và tắc nghẽn.
• Tương thích với các hệ thống phun dầu sương mù (MQL) để giảm tiêu hao dung dịch.

Nhờ thiết kế tối ưu, vòi phun dầu máy cắt nhôm giúp đường cắt sáng, mịn, hạn chế ba via và giảm đáng kể hiện tượng cháy xém mép cắt. Điều này đặc biệt quan trọng trong sản xuất cửa nhôm, kết cấu nhôm định hình, nơi yêu cầu thẩm mỹ bề mặt rất cao và chi phí gia công sau cắt (mài, sửa ba via) cần được tối thiểu hóa.

Việc lựa chọn đúng loại vòi phun dầu làm mát máy cắt có ảnh hưởng trực tiếp đến hiệu quả sử dụng dầu, mức độ tiêu hao và chi phí vận hành của toàn bộ hệ thống. Một hệ thống vòi phun được thiết kế và điều chỉnh tốt có thể:

• Giảm lượng dầu tiêu thụ nhờ tập trung tia phun đúng vùng cần thiết, tránh phun tràn lan.
• Giảm chi phí xử lý, lọc và thải bỏ dung dịch làm mát do lượng sử dụng ít hơn.
• Kéo dài tuổi thọ dao cắt, giảm chi phí dụng cụ và thời gian thay dao.
• Nâng cao độ ổn định quá trình, giảm phế phẩm và thời gian dừng máy ngoài kế hoạch.

Trong thực tế, khi thiết kế hoặc cải tiến hệ thống vòi phun dầu làm mát, các yếu tố kỹ thuật thường được xem xét bao gồm: đường kính và hình dạng miệng phun, áp suất bơm, lưu lượng, độ nhớt và loại dung dịch, khoảng cách từ đầu phun đến vùng cắt, cũng như khả năng điều chỉnh linh hoạt theo từng loại nguyên công. Sự phối hợp tối ưu giữa các yếu tố này cho phép đạt được tỷ lệ giữa hiệu quả làm mát – bôi trơn và chi phí vận hành ở mức tốt nhất cho từng dây chuyền gia công cụ thể.

Cấu tạo, vật liệu và phân loại vòi phun dầu

Cấu tạo cơ bản của vòi phun dầu linh hoạt thường gồm các đoạn khớp nối có thể uốn cong, đầu phun, thân vòi, phần kết nối với ống dẫn hoặc bơm dầu và trong nhiều trường hợp còn có thêm cụm van điều chỉnh lưu lượng, đế gá cố định và bộ phận chống rung. Ở các hệ thống gia công hiện đại, vòi phun thường được thiết kế như một mô-đun hoàn chỉnh, cho phép thay thế từng đoạn khớp, từng loại đầu phun hoặc cụm ren nối mà không phải tháo rời toàn bộ hệ thống cấp dầu.

Thân vòi thường chia thành hai nhóm chính: loại khớp bi – mắt xích và loại ống mềm có gia cường. Với khớp bi, mỗi mắt xích là một khối hình cầu – côn có rãnh chốt, khi lắp nối liên tiếp sẽ tạo thành chuỗi khớp có khả năng xoay đa hướng, chịu được mô-men uốn nhất định nhưng vẫn giữ được vị trí sau khi chỉnh. Loại ống mềm gia cường (bằng lò xo thép, dây thép xoắn hoặc ống kim loại gấp nếp) lại ưu tiên độ bền cơ học và khả năng chịu áp cao, phù hợp với các hệ thống bơm áp lực lớn hoặc môi trường rung động mạnh.

Tùy theo môi trường làm việc, người dùng có thể lựa chọn vòi phun dầu bằng nhựa hoặc vòi phun dầu kim loại. Vật liệu nhựa kỹ thuật như POM (polyoxymethylene), PP (polypropylene), PA (polyamide/nylon) cho phép tạo hình linh hoạt, cách điện, chống ăn mòn, phù hợp với dung dịch làm mát gốc nước, nhũ tương dầu – nước và một số loại dầu tổng hợp có độ kiềm nhẹ. Các vật liệu này có hệ số ma sát thấp, bề mặt trơn, hạn chế bám phoi và cặn bẩn, giúp duy trì lưu lượng ổn định và giảm nguy cơ tắc nghẽn đầu phun.

Trong khi đó, vòi kim loại (thép carbon, thép hợp kim, đồng, inox) có độ bền cơ học cao, chịu áp lực lớn, phù hợp với môi trường dầu cắt gọt đậm đặc, dung dịch có phụ gia EP (Extreme Pressure) và nhiệt độ cao. Thép và inox cho khả năng chịu mài mòn tốt, ít biến dạng khi chịu va đập hoặc rung động liên tục. Đồng và hợp kim đồng lại có ưu điểm dẫn nhiệt tốt, giúp phân tán nhiệt nhanh tại khu vực gần lưỡi cắt, đồng thời dễ uốn chỉnh hình dạng ống theo không gian hẹp trong buồng máy.

Trong nhóm vòi phun dầu chịu dầu làm mát, các chi tiết gioăng, ren nối, khớp xoay được thiết kế để không bị trương nở, nứt gãy khi tiếp xúc lâu dài với dầu khoáng, dầu tổng hợp hoặc dung dịch pha nước có chứa phụ gia kiềm, chất chống gỉ, chất diệt khuẩn. Gioăng thường dùng cao su NBR, FKM (Viton) hoặc EPDM tùy theo loại dầu và nhiệt độ làm việc. Ren nối có thể là ren ống G, ren NPT, ren metric, được gia công chính xác để đảm bảo độ kín khít, hạn chế rò rỉ và sụt áp trên đường ống.

Các loại vòi phun dầu điều chỉnh hướng phun cho phép người vận hành xoay, bẻ, kéo dài hoặc rút ngắn hướng phun mà không cần dừng máy, nhờ cấu trúc khớp bi hoặc khớp xoay đa trục. Một số thiết kế cao cấp tích hợp cơ cấu khóa ma sát, khi siết nhẹ sẽ cố định toàn bộ chuỗi khớp, tránh hiện tượng vòi tự trôi do rung động hoặc áp lực dòng chảy. Điều này đặc biệt quan trọng trong gia công tốc độ cao, nơi vị trí tia dầu phải được duy trì chính xác trong thời gian dài.

Nhờ đó, vòi phun dầu làm mát lưỡi cắt luôn đảm bảo dòng dầu tập trung đúng vùng sinh nhiệt, giảm tối đa hiện tượng mẻ dao, sứt lưỡi, mòn không đều và cháy bề mặt. Khi dầu được phun đúng vị trí, nó không chỉ làm mát mà còn bôi trơn vùng tiếp xúc giữa phoi – dao – phôi, giảm ma sát, cải thiện chất lượng bề mặt và kéo dài tuổi thọ dao cụ. Trong các ứng dụng cắt gọt khó như tiện thép cứng, phay hợp kim niken, khoan sâu, vai trò của việc định hướng chính xác tia dầu càng trở nên quan trọng.

Phân loại theo ứng dụng máy

Trong thực tế, vòi phun dầu cho máy cơ khí được phân loại theo từng nhóm máy và yêu cầu gia công, dựa trên các tiêu chí như áp suất làm việc, lưu lượng cần thiết, kiểu tia phun, khả năng điều chỉnh và mức độ tự động hóa. Mỗi nhóm máy sẽ ưu tiên một số đặc tính nhất định để tối ưu hiệu quả làm mát – bôi trơn và khả năng thoát phoi.

• Vòi phun dầu cho máy CNC: chịu áp lực cao, có thể tích hợp van điều chỉnh lưu lượng, đầu phun nhỏ để tập trung tia dầu. Nhiều hệ thống CNC sử dụng áp suất từ 10–70 bar, thậm chí cao hơn với hệ thống làm mát qua tâm dao (through-coolant). Vòi phun cho CNC thường được gắn cố định trên cụm đầu trục chính hoặc trên thanh phân phối, có thể điều chỉnh vị trí theo từng chương trình gia công. Một số thiết kế cho phép thay nhanh đầu phun với các đường kính khác nhau để tối ưu tốc độ dòng chảy và dạng tia cho từng loại dao.
• Vòi phun dầu cho máy phay: ưu tiên khả năng điều chỉnh hướng phun linh hoạt, phù hợp nhiều loại dao phay mặt, dao phay ngón, dao phay đĩa. Do quỹ đạo cắt của dao phay phức tạp, vòi phun thường cần được bố trí sao cho tia dầu bám theo hướng thoát phoi, tránh phun ngược làm phoi quay lại bề mặt gia công. Vòi dạng khớp bi nhựa hoặc kim loại, có thể uốn đa hướng, là lựa chọn phổ biến cho các máy phay vạn năng và phay CNC cỡ nhỏ – trung bình.
• Vòi phun dầu cho máy gia công đa năng: dùng cho máy tiện, máy khoan, máy taro, máy mài, có thể thay đổi đầu phun hoặc kết nối với nhiều loại ống dẫn. Ở nhóm này, tính linh hoạt và khả năng tương thích được đặt lên hàng đầu. Vòi thường có nhiều phụ kiện đi kèm như:
  • Đầu phun tia thẳng đường kính khác nhau cho tiện, khoan.
  • Đầu phun dạng quạt cho mài phẳng, mài tròn.
  • Đầu phun dạng sương cho taro hoặc gia công nhẹ với hệ thống MQL.
  Nhờ đó, người dùng có thể cấu hình lại hệ thống cấp dầu chỉ bằng thao tác tháo – lắp nhanh các đầu phun và khớp nối.
• Vòi phun dầu máy cắt nhôm: thiết kế chuyên cho lưỡi cưa đĩa, lưỡi cưa vòng, ưu tiên khả năng phun dạng sương hoặc tia mảnh để không làm bắn tung phoi nhôm. Nhôm có xu hướng bám dính lên lưỡi cắt khi nhiệt độ tăng, vì vậy vòi phun phải đảm bảo dầu hoặc dung dịch bôi trơn được phân bố đều trên răng cưa, đồng thời không tạo dòng chảy quá mạnh gây văng phoi và làm mất ổn định chi tiết. Các hệ thống này thường kết hợp với bộ phun MQL, sử dụng lượng dầu rất nhỏ nhưng được phân tán thành hạt mịn, bám tốt lên bề mặt lưỡi cắt.

Phân loại theo vật liệu và cấu trúc

Về vật liệu, vòi phun dầu bằng nhựa thường có cấu trúc khớp bi, dễ dàng tháo lắp, thay đổi chiều dài bằng cách thêm hoặc bớt mắt xích. Mỗi mắt xích được gia công chính xác để khi lắp vào nhau tạo nên lực ma sát đủ lớn, giữ được hình dạng đã chỉnh nhưng vẫn cho phép xoay, bẻ bằng tay. Loại này nhẹ, giá thành thấp, phù hợp cho nhu cầu vòi phun dầu giá rẻ nhưng vẫn đảm bảo độ bền trong điều kiện làm việc thông thường, áp suất trung bình và nhiệt độ không quá cao. Nhờ khả năng cách điện, vòi nhựa cũng được ưu tiên trong các máy có cảm biến điện tử gần vùng phun, giảm nguy cơ chập, rò điện.

Ngược lại, vòi phun dầu kim loại có thể là dạng ống mềm bọc lò xo, ống đồng uốn, hoặc ống inox có khớp xoay, chịu được môi trường rung động mạnh, nhiệt độ cao, thích hợp cho các dây chuyền sản xuất liên tục và các ứng dụng cắt gọt nặng. Ống mềm bọc lò xo giúp chống gập, chống bóp méo đường ống khi bị va chạm, đồng thời bảo vệ lớp ống dẫn bên trong khỏi phoi sắc nhọn. Ống đồng uốn cho phép định hình cố định theo không gian hẹp, thường dùng trong các máy đã có bố trí cố định, ít thay đổi loại chi tiết. Ống inox có khớp xoay lại phù hợp với môi trường có dung dịch ăn mòn, nhiệt độ cao và yêu cầu vệ sinh cao, ví dụ trong gia công khuôn cho ngành thực phẩm hoặc y tế.

Về cấu trúc đầu phun, có thể chia thành đầu phun tia thẳng, đầu phun dạng quạt, đầu phun dạng sương mù. Mỗi dạng đầu phun được thiết kế dựa trên nguyên lý thủy lực khác nhau để kiểm soát vận tốc, áp suất và hình dạng tia:

• Đầu phun tia thẳng: có lỗ thoát tròn, đường kính nhỏ, tạo tia tập trung với vận tốc cao. Với các ứng dụng vòi phun dầu làm mát lưỡi cắt tốc độ cao, đầu phun tia thẳng giúp dầu xuyên qua lớp phoi, tiếp cận trực tiếp vùng cắt, phá vỡ lớp màng khí nóng bao quanh dao, từ đó tăng hiệu quả làm mát và bôi trơn. Đầu phun loại này thường dùng trong tiện, khoan sâu, doa, phay rãnh hẹp.
• Đầu phun dạng quạt: tạo tia phun dẹt, phủ rộng trên bề mặt, thích hợp cho mài phẳng, mài tròn ngoài hoặc phay mặt rộng, nơi cần làm mát đồng đều trên diện tích lớn. Cấu trúc khe hẹp, dẹt bên trong đầu phun giúp phân bố lưu lượng theo dạng dải, giảm áp suất cục bộ nhưng tăng diện tích tiếp xúc với bề mặt gia công.
• Đầu phun dạng sương mù: sử dụng nguyên lý trộn khí – dầu hoặc tạo xoáy để phân tán dầu thành các hạt rất nhỏ. Với các hệ thống bôi trơn tối thiểu (MQL), đầu phun dạng sương phù hợp cho các ứng dụng cần tiết kiệm dầu, giảm ô nhiễm môi trường, giảm chi phí xử lý dung dịch thải, nhưng vẫn đảm bảo vòi phun dầu giảm nhiệt khi cắt hiệu quả. Các hạt dầu mịn bám lên bề mặt dao và phôi, tạo màng bôi trơn mỏng nhưng liên tục, đồng thời lượng dầu ít giúp phoi khô, dễ thu gom và tái chế.

Trong thực hành thiết kế và lựa chọn, việc kết hợp đúng loại vật liệu vòi, cấu trúc khớp nối và dạng đầu phun cho từng nhóm máy, từng loại dao cụ và chế độ cắt là yếu tố quyết định để hệ thống vòi phun dầu làm mát đạt hiệu suất cao, ổn định và an toàn trong dài hạn.

Chức năng làm mát, bôi trơn và bảo vệ lưỡi cắt

Mục tiêu chính của vòi phun dầu làm mát là kiểm soát chặt chẽ trường nhiệt tại vùng cắt, nơi diễn ra đồng thời biến dạng dẻo, ma sát và cắt gọt phoi. Khi dao và phôi ma sát ở tốc độ cao, đặc biệt trong gia công tốc độ cao (HSC) hoặc khi chiều sâu cắt lớn, nhiệt độ vùng cắt có thể tăng rất nhanh, vượt quá ngưỡng chịu nhiệt của vật liệu dao. Điều này dẫn đến các hiện tượng như biến dạng nhiệt của chi tiết, cháy xém bề mặt, mất dung sai kích thước, giảm độ cứng nóng của dao và tăng tốc độ mòn lưỡi cắt.

Nhờ vòi phun dầu giảm nhiệt khi cắt, dầu hoặc dung dịch làm mát (emulsion, dầu nguyên chất, MQL – Minimum Quantity Lubrication) hấp thụ và mang nhiệt ra khỏi vùng cắt thông qua đối lưu cưỡng bức và cuốn trôi phoi nóng. Khi tia dầu được định hướng đúng, chất lỏng có thể thâm nhập trực tiếp vào vùng tiếp xúc giữa mặt trước dao và phoi, cũng như giữa mặt sau dao và bề mặt đã gia công, từ đó ổn định nhiệt độ, giảm gradient nhiệt và hạn chế nứt gãy dao do sốc nhiệt. Đặc biệt với vật liệu khó cắt như inox austenit, thép tôi, hợp kim cứng chịu nhiệt (Inconel, Titan), hệ thống vòi phun dầu cho máy cơ khí gần như quyết định đến tuổi thọ dao cụ và khả năng giữ kích thước chính xác trong chuỗi sản xuất dài.

Trong nhiều ứng dụng phay, tiện, khoan sâu hoặc doa chính xác, nếu không có hệ thống làm mát hiệu quả, vùng cắt có thể đạt tới nhiệt độ làm mềm lớp phủ dao (TiN, TiAlN, AlCrN…), làm mất tác dụng của lớp phủ chống mài mòn. Khi đó, dao bị mòn rãnh, mòn lưng, sứt mẻ lưỡi rất nhanh. Vòi phun được thiết kế đúng sẽ tạo ra tia dầu có vận tốc và áp suất đủ lớn để xuyên qua lớp phoi, tiếp cận trực tiếp lưỡi cắt, giúp duy trì nhiệt độ làm việc trong khoảng tối ưu của vật liệu dao.

Bên cạnh làm mát, vòi phun dầu bôi trơn khi gia công tạo một lớp màng bôi trơn mỏng giữa dao và phôi, giảm hệ số ma sát, từ đó giảm lực cắt, giảm công suất tiêu thụ của trục chính và giảm biến dạng đàn hồi của hệ thống công nghệ. Lớp màng này đặc biệt quan trọng ở vùng tiếp xúc giữa phoi và mặt trước dao, nơi xảy ra ma sát trượt mạnh. Khi được bôi trơn tốt, phoi trượt ra khỏi vùng cắt dễ dàng hơn, giảm hiện tượng dính bám vật liệu (built-up edge – BUE) trên lưỡi cắt, giúp bề mặt gia công mịn hơn, ít vết xước và ít sóng hơn.

Lớp dầu cũng hỗ trợ cuốn trôi phoi, tránh hiện tượng kẹt phoi trong rãnh dao, trong lỗ khoan sâu hoặc tại vùng cắt hẹp. Khi phoi không được cuốn đi kịp thời, chúng có thể bị nghiền lại giữa dao và phôi, gây xước bề mặt, gãy dao hoặc kẹt trục chính. Nhờ tia dầu định hướng tốt, phoi được phá vỡ, làm nguội và vận chuyển ra khỏi vùng gia công, tạo điều kiện cho quá trình cắt diễn ra ổn định, đặc biệt trong gia công tự động, không có người đứng máy liên tục.

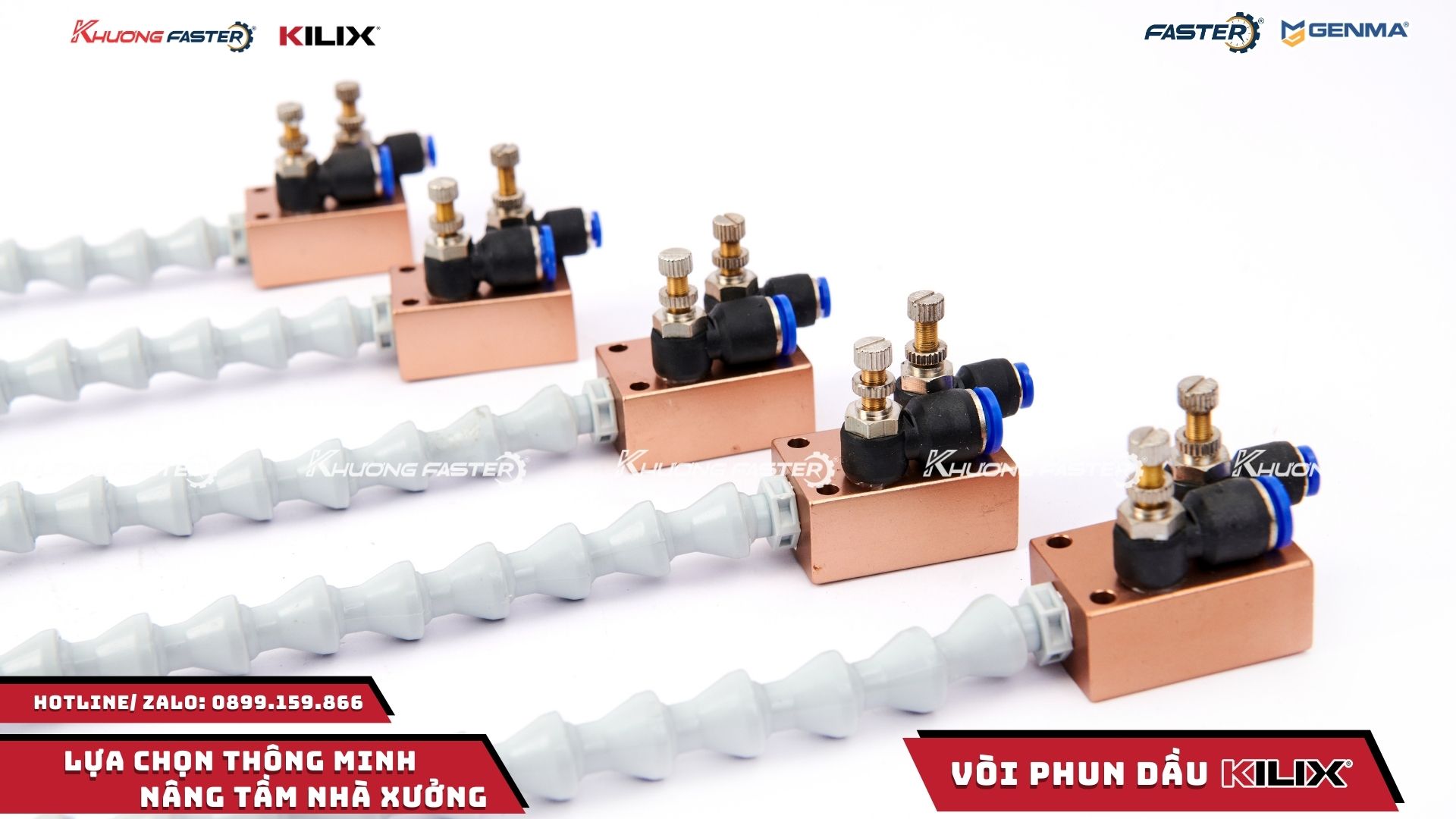

Đối với máy cắt nhôm, vòi phun dầu chống cháy lưỡi cắt có vai trò kép: vừa làm mát, vừa ngăn hiện tượng ma sát khô sinh nhiệt cao tại răng cưa. Nhôm có xu hướng dính bám mạnh lên lưỡi cắt khi nhiệt độ tăng, tạo thành lớp bám dính làm thay đổi hình học lưỡi, gây rung động và làm xấu mép cắt. Tia dầu được phun đúng vị trí sẽ giảm ma sát, hạn chế tia lửa, tránh cháy xém mép cắt, đồng thời ngăn nhôm nóng chảy bám vào răng cưa, giữ cho lưỡi cắt luôn sắc bén và ổn định biên dạng. Điều này đặc biệt quan trọng trong cắt thanh nhôm định hình, cửa nhôm, nơi yêu cầu bề mặt cắt sáng, không bavia, không cháy xém.

Trong các ứng dụng gia công tốc độ cao, việc kết hợp giữa làm mát, bôi trơn và bảo vệ lưỡi cắt thông qua hệ thống vòi phun dầu còn giúp:

• Giảm rung động cắt nhờ lực cắt ổn định hơn, từ đó tăng tuổi thọ ổ trục trục chính.
• Giảm biến dạng nhiệt tổng thể của chi tiết, giúp giữ dung sai kích thước và độ thẳng, độ phẳng tốt hơn.
• Tăng khả năng cắt ở tốc độ cao hơn hoặc chiều sâu cắt lớn hơn mà vẫn đảm bảo độ tin cậy của dao.
• Giảm nguy cơ nứt nhiệt, sứt mẻ cục bộ ở mép cắt khi gia công vật liệu cứng hoặc giòn.

Ở góc độ an toàn và môi trường làm việc, hệ thống vòi phun dầu được thiết kế đúng còn giúp hạn chế sương dầu phát tán, giảm nhiệt độ trong vùng làm việc, cải thiện điều kiện cho người vận hành và giảm nguy cơ cháy nổ trong các ứng dụng cắt khô hoặc cắt vật liệu dễ bắt lửa.

Tối ưu hướng phun và lưu lượng

Khả năng vòi phun dầu điều chỉnh hướng phun cho phép người vận hành đặt tia dầu chính xác vào điểm tiếp xúc giữa dao và phôi, thay vì phun tràn lan gây lãng phí và làm bẩn không gian làm việc. Về mặt kỹ thuật, hướng phun tối ưu phải đảm bảo hai yêu cầu: tia dầu phải tiếp cận trực tiếp vùng cắt và phải có góc tới phù hợp để không bị phoi che khuất. Vì vậy, các vòi phun dầu linh hoạt với các khớp nối đa hướng (modular hose) cho phép xoay, bẻ, thay đổi độ cao và khoảng cách đến vùng cắt là giải pháp rất hiệu quả.

Khi thay đổi loại dao (dao phay ngón, dao phay mặt, dao tiện, mũi khoan, dao doa), đường kính dao hoặc chiều sâu cắt, vùng cắt thực tế sẽ thay đổi vị trí trong không gian. Thay vì phải thiết kế lại toàn bộ hệ thống cấp dầu, người vận hành chỉ cần điều chỉnh các khớp nối của vòi phun để tái định vị tia dầu. Điều này rút ngắn thời gian setup, tăng tính linh hoạt khi chuyển đổi sản phẩm, đặc biệt trong các xưởng gia công đa dạng chi tiết, sản xuất theo lô nhỏ.

Trong thực tế, hướng phun thường được tối ưu theo một số nguyên tắc:

• Tia dầu nên hướng vào mặt trước dao, nơi phoi hình thành và trượt ra, để vừa làm mát vừa bôi trơn vùng tiếp xúc phoi – dao.
• Với tiện ngoài hoặc phay mặt, nên đặt vòi phun hơi chếch theo hướng thoát phoi để hỗ trợ cuốn phoi ra khỏi vùng cắt.
• Với khoan sâu, dầu thường được cấp qua lỗ trong mũi khoan (internal coolant), nhưng vòi phun ngoài vẫn có thể hỗ trợ làm mát bề mặt và cuốn phoi ra khỏi miệng lỗ.
• Khoảng cách từ đầu vòi đến vùng cắt cần đủ gần để hạn chế phân tán tia, nhưng không quá gần để tránh va chạm với phoi hoặc dao khi rung động.

Lưu lượng dầu được điều chỉnh thông qua van tiết lưu, áp suất bơm hoặc đường kính đầu phun. Với các ứng dụng cần làm mát mạnh, vòi phun dầu làm mát máy cắt có thể sử dụng đầu phun lớn, lưu lượng cao, áp suất đủ để tạo dòng tia tập trung, cuốn trôi phoi nhanh và mang nhiệt ra khỏi vùng cắt hiệu quả. Trong gia công thô thép hợp kim hoặc tiện phá phôi, lưu lượng lớn giúp giảm nhiệt tích tụ trong phoi dày và dài.

Ngược lại, với gia công tinh, mài bóng hoặc khi yêu cầu bề mặt rất sạch, có thể giảm lưu lượng, dùng đầu phun nhỏ để tránh bắn dầu quá nhiều gây khó khăn cho việc kiểm tra kích thước, đồng thời giảm tiêu hao dung dịch. Trong các hệ thống MQL, lưu lượng dầu cực nhỏ được phun thành sương mịn trộn với khí nén, đòi hỏi đầu phun có thiết kế chuyên dụng để đảm bảo phân bố đều mà vẫn bôi trơn tốt vùng cắt.

Sự kết hợp giữa hướng phun tối ưu và lưu lượng phù hợp giúp hệ thống vòi phun dầu máy hoạt động hiệu quả cả về mặt kỹ thuật lẫn kinh tế. Khi tia dầu được tập trung đúng chỗ, có thể giảm tổng lưu lượng mà vẫn đạt hiệu quả làm mát và bôi trơn cao hơn so với phun tràn lan. Điều này trực tiếp tiết kiệm chi phí dầu, chi phí xử lý dung dịch thải, đồng thời giảm công suất điện cho bơm và hệ thống lọc.

Trong thiết kế và vận hành, một số điểm kỹ thuật thường được quan tâm khi tối ưu vòi phun và lưu lượng:

• Chọn đường kính đầu phun phù hợp với áp suất bơm để đạt vận tốc tia tối ưu, tránh tia quá yếu (không tới vùng cắt) hoặc quá mạnh (làm văng phoi hỗn loạn).
• Bố trí nhiều vòi phun cho các dao có nhiều lưỡi cắt hoặc vùng cắt rộng, nhưng vẫn đảm bảo không tăng lưu lượng quá mức cần thiết.
• Kết hợp với hệ thống lọc và hồi dầu để duy trì độ sạch của dung dịch, tránh phoi nhỏ hoặc tạp chất làm tắc đầu phun, thay đổi lưu lượng thực tế.
• Điều chỉnh lưu lượng theo từng chế độ cắt (thô, bán tinh, tinh) thông qua van hoặc chương trình điều khiển trên máy CNC, giúp tối ưu chi phí vận hành.

Khi hệ thống vòi phun được tối ưu đúng, không chỉ chất lượng bề mặt và tuổi thọ dao được cải thiện, mà còn nâng cao độ ổn định quá trình, giảm thời gian dừng máy do gãy dao, kẹt phoi hoặc quá nhiệt, từ đó tăng năng suất tổng thể của dây chuyền gia công.

Thông số kỹ thuật và tiêu chí lựa chọn vòi phun dầu

Khi lựa chọn mua vòi phun dầu làm mát cho hệ thống gia công cơ khí, ngoài các thông số cơ bản, người dùng nên xem xét sâu hơn đến đặc tính thủy lực, điều kiện vận hành thực tế và yêu cầu công nghệ của từng công đoạn cắt gọt. Các thông số như kích thước ren kết nối, đường kính trong, áp suất làm việc, nhiệt độ làm việc, vật liệu, kiểu đầu phun và khả năng chịu hóa chất không chỉ mang tính “phù hợp cơ học” mà còn ảnh hưởng trực tiếp đến tuổi thọ dao, độ ổn định kích thước chi tiết và mức tiêu hao dung dịch làm mát.

Kích thước ren kết nối cần được đối chiếu với chuẩn ren trên thân máy, manifold phân phối hoặc bơm dầu làm mát. Trong thực tế, các chuẩn ren phổ biến gồm BSPT, BSPP, NPT, metric; nếu chỉ nhìn kích thước danh nghĩa (1/4", 3/8", 1/2") mà bỏ qua chuẩn ren, rất dễ xảy ra hiện tượng lắp “gần khít” nhưng không kín, gây rò rỉ ở áp suất cao. Với các dây chuyền tự động, nên ưu tiên dùng đồng bộ một chuẩn ren để đơn giản hóa bảo trì và tồn kho phụ tùng.

Đường kính trong (ID) của vòi là tham số quyết định lưu lượng và vận tốc tia dầu. Đường kính quá nhỏ sẽ làm tăng tổn thất áp suất, dễ gây tắc khi dung dịch có nhiều cặn hoặc phoi mịn; ngược lại, đường kính quá lớn khiến vận tốc tia giảm, tia phun dễ bị phân tán bởi chuyển động quay của dao, không “xuyên” được vào vùng cắt. Trong gia công tốc độ cao (HSC), thường ưu tiên đường kính trong vừa phải, kết hợp áp suất cao để tạo tia tập trung, đảm bảo dầu làm mát bám sát mép cắt.

Áp suất làm việc của hệ thống bơm và khả năng chịu áp của vòi phun phải được tính toán đồng bộ. Vòi nhựa kỹ thuật thường phù hợp với dải áp suất trung bình (6–10 bar), thích hợp cho các ứng dụng phay, tiện thông thường. Với các hệ thống làm mát áp suất cao (20–70 bar) dùng cho khoan sâu, taro hoặc gia công vật liệu khó cắt như Inox, hợp kim niken, cần chuyển sang vòi kim loại, ren và khớp nối được gia công chính xác, có vòng đệm kín chuyên dụng để tránh nổ ống hoặc bung khớp.

Nhiệt độ làm việc liên quan đến cả nhiệt độ dung dịch và nhiệt bức xạ từ vùng cắt. Vòi nhựa kỹ thuật chịu dầu thường làm việc ổn định trong khoảng 0–80°C, đủ cho các hệ thống dung dịch pha nước hoặc dầu cắt gọt thông thường. Tuy nhiên, trong các ứng dụng cắt khô, MQL (Minimum Quantity Lubrication) hoặc gia công vật liệu có độ cứng cao, nhiệt độ vùng cắt có thể rất lớn; khi đó, vòi kim loại (Inox 304 hoặc cao hơn) với khả năng chịu nhiệt đến 120°C hoặc hơn sẽ an toàn hơn, giảm nguy cơ biến dạng, lão hóa hoặc nứt gãy do sốc nhiệt.

Vật liệu chế tạo vòi phun cần được lựa chọn theo loại dung dịch làm mát và môi trường hóa chất xung quanh. Nhựa kỹ thuật (như POM, PP, PE chịu dầu) có ưu điểm nhẹ, dễ điều chỉnh, giá thành thấp, phù hợp với dung dịch pha nước, dầu khoáng thông thường. Trong môi trường có dung môi mạnh, dầu tổng hợp, chất tẩy rửa kiềm hoặc axit, nên ưu tiên Inox 304 hoặc 316 để đảm bảo khả năng chịu hóa chất, tránh hiện tượng nứt ứng suất, trương nở hoặc giòn hóa vật liệu theo thời gian.

Kiểu đầu phun là yếu tố quyết định hình dạng và phân bố năng lượng của tia dầu làm mát:

• Đầu phun tia thẳng: tạo tia tập trung, vận tốc cao, phù hợp làm mát điểm cắt khi tiện, phay rãnh sâu, khoan, taro; đặc biệt hiệu quả khi cần “xuyên” qua lớp phoi để tiếp cận trực tiếp mép cắt.
• Đầu phun dạng quạt: phân bố dung dịch trên diện rộng, thích hợp khi gia công bề mặt phẳng, phay mặt, mài phẳng, hoặc khi cần rửa trôi phoi khỏi vùng gia công.
• Đầu phun dạng sương: dùng cho các hệ thống MQL hoặc bán khô, tạo sương mịn bôi trơn – làm mát đồng thời, giảm tiêu hao dầu, hạn chế ô nhiễm môi trường và cải thiện điều kiện làm việc cho công nhân.

Đối với các xưởng cần thay thế nhanh, việc lựa chọn sản phẩm vòi phun dầu sẵn kho với nhiều kích cỡ, kiểu dáng, chuẩn ren và kiểu đầu phun khác nhau giúp giảm tối đa thời gian dừng máy. Các nhà cung cấp chuyên nghiệp thường phân loại rõ ràng theo mã sản phẩm, vật liệu, kích thước, áp suất làm việc, từ đó hỗ trợ báo giá vòi phun dầu chi tiết, minh bạch, giúp kỹ thuật viên dễ dàng đối chiếu với bản vẽ hoặc thông số máy.

Với nhu cầu phổ thông, các dòng vòi phun dầu giá rẻ bằng nhựa vẫn đáp ứng tốt cho các máy tiện, máy phay cơ, máy CNC nhỏ, nơi áp suất và nhiệt độ không quá khắc nghiệt. Tuy nhiên, trong các dây chuyền tự động, sản xuất hàng loạt, nơi máy chạy liên tục nhiều ca, rung động lớn và yêu cầu ổn định cao, nên ưu tiên vòi kim loại, có kết cấu ren chắc chắn, khả năng chịu áp lực và nhiệt độ cao, giảm rủi ro gãy vỡ gây dừng máy hoặc bắn phoi, dung dịch ra ngoài vùng an toàn.

Khi lựa chọn vòi phun dầu chính hãng, người dùng nên quan tâm đến chứng nhận chất lượng (CO, CQ), tài liệu kỹ thuật chi tiết (datasheet), khả năng truy xuất nguồn gốc và chính sách bảo hành. Các nhà sản xuất uy tín thường cung cấp đầy đủ thông tin về vật liệu, giới hạn áp suất, giới hạn nhiệt độ, khuyến cáo về loại dung dịch tương thích, cũng như hướng dẫn lắp đặt và bảo trì. Điều này giúp người dùng dễ dàng tích hợp vòi phun vào hệ thống hiện có mà không phải thử – sai tốn kém.

Việc lựa chọn đúng thông số không chỉ đảm bảo hiệu quả làm mát, bôi trơn mà còn giúp:

• Giảm hiện tượng rò rỉ tại các điểm nối, tránh thất thoát dung dịch và gây trơn trượt khu vực làm việc.
• Hạn chế gãy vỡ vòi do quá áp, va chạm với phôi hoặc đồ gá, đặc biệt trong không gian làm việc chật hẹp.
• Giảm nguy cơ tắc nghẽn do phoi hoặc cặn bẩn, nhờ lựa chọn đường kính trong và kiểu đầu phun phù hợp với loại phoi sinh ra.
• Cải thiện tuổi thọ dao cắt, ổn định chất lượng bề mặt gia công và giảm chi phí dao cụ.

Trong thực tế, nhiều xưởng gia công tối ưu hệ thống làm mát bằng cách kết hợp nhiều loại vòi phun dầu linh hoạt khác nhau trên cùng một máy: một số vòi tập trung vào vùng cắt chính, số khác dùng để rửa phoi hoặc làm mát cục bộ các vùng sinh nhiệt cao. Khi đó, khả năng điều chỉnh linh hoạt 360°, giữ nguyên vị trí sau khi uốn là cực kỳ quan trọng, đặc biệt với các máy chạy tốc độ trục chính cao, lực ly tâm và rung động lớn.

Để tối ưu chi phí đầu tư, người dùng có thể áp dụng chiến lược phân cấp:

• Dùng vòi phun dầu giá rẻ bằng nhựa cho các vị trí phụ, ít quan trọng, nơi yêu cầu áp suất và nhiệt độ thấp.
• Dùng vòi phun dầu chính hãng bằng kim loại cho các vị trí quan trọng, gần vùng cắt chính, nơi hỏng hóc có thể gây dừng máy hoặc hư hại dao đắt tiền.
• Duy trì một lượng vòi phun dầu sẵn kho với các kích cỡ ren và chiều dài phổ biến để thay thế nhanh khi cần.

Bảng thông số kỹ thuật tham khảo cho vòi phun dầu làm mát

Bảng dưới đây minh họa một cấu hình tiêu biểu của vòi phun dầu làm mát dùng cho máy CNC và máy phay:

Các tiêu chí quan trọng khi lựa chọn vòi phun dầu

Khi cân nhắc mua vòi phun dầu làm mát, nên chú ý các tiêu chí sau ở mức độ chuyên sâu hơn, gắn với điều kiện vận hành thực tế của từng xưởng:

• Độ tương thích với máy: ngoài kích thước ren và áp suất bơm, cần xem xét không gian lắp đặt, hướng phun tối ưu và khả năng tránh va chạm với dao, phôi, đồ gá. Trên máy CNC, vị trí gắn vòi trên đầu trục hoặc thân máy phải đảm bảo tia phun luôn bám theo vùng cắt trong suốt hành trình gia công, kể cả khi thay đổi góc nghiêng trục hoặc khi dao thò sâu vào hốc.
• Vật liệu và độ bền: lựa chọn vòi phun dầu chịu dầu làm mát phù hợp với loại dung dịch (dầu khoáng, dầu tổng hợp, dung dịch pha nước, MQL). Cần tính đến chu kỳ nhiệt – lạnh lặp lại, rung động, va đập cơ học khi thao tác gá đặt phôi. Với môi trường có nhiều phoi sắc cạnh (tiện, phay gang, thép cứng), vòi kim loại hoặc nhựa dày thành, khớp bi chắc chắn sẽ bền hơn.
• Khả năng điều chỉnh: ưu tiên vòi phun dầu linh hoạt có mô-men giữ đủ lớn để không bị “chảy xệ” khi máy chạy tốc độ cao hoặc khi áp suất phun tăng. Khả năng uốn cong 360° giúp kỹ thuật viên nhanh chóng điều chỉnh tia phun theo từng loại dao, từng chương trình gia công mà không cần thay đổi kết cấu gá lắp.
• Kiểu đầu phun: chọn đầu phun phù hợp với yêu cầu vòi phun dầu làm mát lưỡi cắt, vòi phun dầu bôi trơn khi gia công hay vòi phun dầu chống cháy lưỡi cắt. Với vật liệu khó cắt, cần ưu tiên tia tập trung, áp suất cao để đưa dung dịch trực tiếp vào vùng tiếp xúc dao – phôi, giảm ma sát và nhiệt cục bộ, hạn chế mẻ dao và cháy bề mặt.
• Giá thành và nguồn cung: cân đối giữa vòi phun dầu giá rẻ và vòi phun dầu chính hãng. Với các vị trí quan trọng, nên ưu tiên sản phẩm có thông số rõ ràng, nguồn gốc minh bạch. Các nhà cung cấp uy tín thường có vòi phun dầu sẵn kho với nhiều mã hàng, hỗ trợ báo giá vòi phun dầu minh bạch theo từng mã, vật liệu, số lượng, đồng thời tư vấn kỹ thuật để tối ưu chi phí đầu tư và chi phí vận hành lâu dài.
