Tổng quan về aptomat Chint C32 trong hệ thống điện 3 pha

Aptomat Chint C32 là một trong những dòng MCB (Miniature Circuit Breaker) 3 pha được sử dụng rất rộng rãi trong hệ thống điện dân dụng, thương mại và công nghiệp nhẹ, đặc biệt phù hợp cho các mạch nhánh có dòng làm việc trung bình, yêu cầu độ tin cậy cao và khả năng phối hợp bảo vệ tốt với các thiết bị phía trên và phía dưới trong hệ thống. Với dòng định mức 32A, aptomat Chint C32 thường được lắp trong tủ điện phân phối tầng, tủ điện động lực cho động cơ công suất nhỏ đến trung bình, hệ thống chiếu sáng công nghiệp, các tủ điều khiển máy bơm, quạt, băng tải và các phụ tải 3 pha có đặc tính khởi động không quá lớn.

Trong các mã sản phẩm, aptomat Chint NXB 63 C32 là dòng MCB 3 pha tiêu biểu, thuộc series NXB 63, có khả năng chịu dòng ngắn mạch định mức cao hơn so với các dòng dân dụng thông thường, đáp ứng tốt các yêu cầu bảo vệ trong môi trường công nghiệp và tòa nhà cao tầng. Các biến thể aptomat Chint C32 3 pha được thiết kế tuân thủ tiêu chuẩn IEC 60898 hoặc IEC 60947-2 (tùy dòng sản phẩm), đảm bảo các yêu cầu về đặc tính cắt, độ bền điện, độ bền cơ, khả năng chịu quá áp, quá dòng và điều kiện môi trường làm việc khắc nghiệt.

Về mặt kỹ thuật, aptomat Chint C32 sử dụng cơ chế bảo vệ kết hợp giữa phần tử nhiệt (bảo vệ quá tải) và phần tử từ (bảo vệ ngắn mạch). Đường cong tác động kiểu Curve C cho phép aptomat chịu được dòng khởi động lớn hơn dòng định mức từ khoảng 5 đến 10 lần trong thời gian rất ngắn, phù hợp cho các tải cảm như động cơ không đồng bộ, máy nén, bơm nước, quạt công nghiệp. Nhờ đó, thiết bị hạn chế hiện tượng tác động nhầm khi khởi động tải, đồng thời vẫn đảm bảo cắt nhanh khi xảy ra sự cố ngắn mạch thực sự.

Trong hệ thống điện 3 pha, aptomat Chint C32 thường được bố trí ở các cấp sau:

• Tủ điện tổng của nhà xưởng hoặc tòa nhà: dùng làm MCB nhánh cấp cho từng tủ phân phối khu vực, tủ động lực hoặc tủ điều khiển.
• Tủ phân phối tầng, tủ điện khu vực: bảo vệ các nhánh cấp cho hệ thống ổ cắm công nghiệp 3 pha, tủ điều khiển máy móc, hệ thống HVAC cỡ nhỏ.
• Tủ điều khiển động cơ: bảo vệ riêng từng động cơ 3 pha công suất nhỏ đến trung bình, kết hợp với contactor, rơ le nhiệt để tạo thành bộ khởi động động cơ hoàn chỉnh.
• Hệ thống chiếu sáng công nghiệp 3 pha: chia tải đều trên 3 pha, giảm mất cân bằng và sụt áp, đồng thời dễ dàng cô lập từng nhánh khi bảo trì.

So với các thiết bị bảo vệ truyền thống, cầu dao 3 pha dạng cơ chỉ có chức năng đóng cắt thủ công, không có khả năng tự động ngắt khi quá tải hoặc ngắn mạch. Trong khi đó, CP 3 pha (cầu dao tự động 3 pha) như aptomat Chint C32 tích hợp đồng thời chức năng đóng cắt bằng tay và tự động cắt khi phát hiện sự cố, nhờ cơ cấu nhả (trip unit) bên trong. Điều này giúp nâng cao đáng kể mức độ an toàn cho người vận hành và thiết bị, giảm nguy cơ cháy nổ do dây dẫn, thanh cái hoặc phụ tải bị quá nhiệt kéo dài.

Về cấu tạo, aptomat Chint C32 3 pha thường có:

• Vỏ cách điện bằng nhựa chịu nhiệt, chịu va đập, có khả năng chống cháy lan, đảm bảo an toàn khi lắp đặt trong tủ điện kín hoặc môi trường có nhiều bụi, độ ẩm cao.
• Các tiếp điểm động – tĩnh bằng hợp kim dẫn điện tốt, có lớp mạ chống oxy hóa, giúp giảm điện trở tiếp xúc, hạn chế phát nhiệt tại điểm nối.
• Cơ cấu dập hồ quang với các tấm ngăn hồ quang (arc chutes), chia nhỏ hồ quang và dập tắt nhanh, cho phép thiết bị đạt khả năng cắt ngắn mạch cao so với kích thước nhỏ gọn.
• Thanh lưỡng kim (bimetal) cho bảo vệ quá tải, uốn cong khi nhiệt độ tăng do dòng vượt định mức, tác động nhả cơ cấu đóng cắt sau một khoảng thời gian nhất định, phù hợp với đặc tính chịu quá tải của dây dẫn và phụ tải.
• Cuộn dây từ (magnetic coil) cho bảo vệ ngắn mạch, tác động gần như tức thời khi dòng tăng đột biến vượt ngưỡng cài đặt, giúp cắt nhanh mạch sự cố, giảm năng lượng sự cố (I²t) truyền vào dây dẫn và thiết bị.

Nhờ thiết kế tối ưu, aptomat Chint C32 đạt độ bền cơ điện cao, với số lần đóng cắt cơ học và điện học lớn, phù hợp cho các ứng dụng phải thao tác đóng cắt thường xuyên. Độ bền này đặc biệt quan trọng trong các tủ điều khiển động cơ, nơi aptomat có thể được sử dụng như thiết bị cô lập (isolator) khi bảo trì, sửa chữa.

Về khả năng phối hợp bảo vệ, aptomat Chint C32 có thể được lắp kết hợp với MCCB hoặc ACB ở cấp trên, đảm bảo nguyên tắc chọn lọc (selectivity) trong hệ thống. Khi xảy ra sự cố ở nhánh, MCB C32 sẽ ưu tiên tác động trước, tránh làm mất điện toàn bộ hệ thống. Điều này giúp nâng cao độ tin cậy cung cấp điện, giảm thời gian dừng máy và chi phí vận hành cho nhà máy, tòa nhà.

Trong nhóm thiết bị bảo vệ, cầu dao 3 pha và CP 3 pha thường được phân loại theo chức năng:

• Cầu dao 3 pha cơ khí: chỉ dùng để đóng cắt thủ công, không có cơ chế bảo vệ tự động, phù hợp cho chức năng cô lập mạch khi bảo trì, nhưng không đủ cho yêu cầu bảo vệ an toàn hiện đại.
• CP 3 pha dạng MCB/MCCB: tích hợp bảo vệ quá tải, ngắn mạch, một số dòng cao cấp có thêm bảo vệ rò điện, bảo vệ sụt áp, quá áp, phù hợp cho cả vai trò bảo vệ và đóng cắt vận hành.

So với cầu dao cơ truyền thống, aptomat Chint C32 mang lại nhiều lợi ích kỹ thuật và vận hành:

• An toàn điện cao hơn: tự động cắt khi quá tải, ngắn mạch, giảm nguy cơ cháy nổ do dây dẫn, thiết bị bị quá nhiệt.
• Vận hành chuyên nghiệp: trạng thái ON/OFF/Trip được hiển thị rõ ràng, dễ nhận biết, hỗ trợ quy trình vận hành và bảo trì theo tiêu chuẩn.
• Khả năng phối hợp với thiết bị điều khiển: dễ dàng kết hợp với contactor, rơ le nhiệt, rơ le bảo vệ để tạo thành các mạch điều khiển động lực hoàn chỉnh.
• Tiết kiệm không gian tủ điện: kích thước module tiêu chuẩn, lắp trên thanh DIN, thuận tiện cho việc bố trí, mở rộng hoặc thay thế.

Nhờ những ưu điểm này, các kỹ sư điện và nhà thầu cơ điện (MEP) thường ưu tiên lựa chọn aptomat Chint C32 cho các công trình:

• Nhà xưởng sản xuất, kho logistics, xưởng cơ khí, xưởng may, xưởng gỗ, nơi có nhiều động cơ 3 pha công suất nhỏ đến trung bình.
• Tòa nhà văn phòng, trung tâm thương mại, khách sạn, bệnh viện, trường học, với hệ thống tủ điện phân phối nhiều tầng, nhiều khu vực chức năng.
• Các khu dân cư cao cấp, biệt thự, nhà phố có sử dụng nhiều thiết bị công suất lớn như máy bơm, thang máy gia đình, hệ thống điều hòa trung tâm mini.
• Các hệ thống phụ trợ như trạm bơm nước, trạm xử lý nước thải, hệ thống PCCC, HVAC, nơi yêu cầu độ tin cậy cung cấp điện cao và khả năng bảo vệ tốt.

Khi lựa chọn và thiết kế sử dụng aptomat Chint C32 trong hệ thống điện 3 pha, các kỹ sư thường xem xét đồng thời các yếu tố:

• Dòng định mức 32A phải phù hợp với tiết diện dây dẫn, công suất tải và điều kiện lắp đặt (nhiệt độ môi trường, số mạch lắp kề nhau, phương pháp đi dây).
• Đặc tính đường cong C phải tương thích với đặc tính khởi động của tải, tránh tác động nhầm nhưng vẫn đảm bảo cắt nhanh khi sự cố.
• Khả năng cắt ngắn mạch (Icu/Ics) phải lớn hơn hoặc bằng dòng ngắn mạch dự kiến tại điểm lắp đặt, đảm bảo an toàn cho thiết bị và người sử dụng.
• Khả năng phối hợp với thiết bị bảo vệ cấp trên (MCCB, ACB) để đạt được mức độ chọn lọc mong muốn, giảm phạm vi mất điện khi có sự cố.

Với việc đáp ứng tiêu chuẩn IEC, khả năng cắt ngắn mạch cao, độ bền cơ điện lớn và thiết kế tối ưu cho hệ thống điện 3 pha, aptomat Chint C32 trở thành lựa chọn đáng tin cậy cho các ứng dụng từ dân dụng cao cấp đến công nghiệp nhẹ, giúp hệ thống vận hành ổn định, giảm thiểu rủi ro chập cháy và nâng cao mức độ an toàn tổng thể.

Phân loại aptomat Chint C32 và ứng dụng thực tế

Dòng aptomat Chint C32 thuộc nhóm MCB (Miniature Circuit Breaker) được thiết kế để bảo vệ quá tải và ngắn mạch cho các mạch nhánh hạ áp. Việc phân loại chi tiết aptomat Chint C32 thường dựa trên ba tiêu chí kỹ thuật chính: số cực (pole), khả năng cắt (breaking capacity) và dòng định mức khung (frame current). Trong đó, model aptomat Chint NXB 63 C32 là một đại diện tiêu biểu, được sử dụng rộng rãi trong dân dụng, thương mại và công nghiệp nhẹ nhờ cấu trúc nhỏ gọn, độ tin cậy cao và khả năng phối hợp tốt với các thiết bị bảo vệ khác trong hệ thống.

Về số cực, aptomat Chint C32 có các phiên bản 1P, 2P, 3P và 4P. Mỗi cấu hình cực tương ứng với một cách thức bảo vệ và sơ đồ nối dây khác nhau:

• 1P (1 cực): Bảo vệ một dây pha, thường dùng cho mạch chiếu sáng, ổ cắm đơn pha trong hệ thống điện 1 pha 220V. Dây trung tính (N) thường không đi qua aptomat mà được nối trực tiếp về thanh cái trung tính.
• 2P (2 cực): Bảo vệ đồng thời dây pha và dây trung tính, thích hợp cho các mạch nhánh quan trọng hoặc các tải đơn pha yêu cầu ngắt đồng thời cả pha và trung tính để tăng mức độ an toàn, đặc biệt trong môi trường ẩm ướt hoặc có nguy cơ rò điện cao.
• 3P (3 cực): Bảo vệ ba dây pha trong hệ thống 3 pha 3 dây. Loại này thường được sử dụng như một dạng cầu dao 3 pha tự động cho các tải 3 pha không sử dụng dây trung tính, ví dụ động cơ 3 pha đấu tam giác, một số tải động lực thuần trở hoặc cảm.
• 4P (4 cực): Bảo vệ đồng thời ba dây pha và dây trung tính trong hệ thống 3 pha 4 dây. Khi xảy ra sự cố, aptomat sẽ ngắt đồng thời cả 3 pha và N, giúp loại bỏ hoàn toàn nguy cơ tồn tại điện áp dư trên dây trung tính, đặc biệt quan trọng trong các hệ thống có nhiều tải không đối xứng hoặc có thiết bị điện tử nhạy cảm.

Việc lựa chọn đúng số cực không chỉ là vấn đề kỹ thuật đơn thuần mà còn liên quan đến tiêu chuẩn an toàn và quy định lắp đặt. Khi aptomat được phối hợp chính xác với sơ đồ nối dây, dòng sự cố sẽ được cắt đúng điểm, hạn chế tối đa nguy cơ chạm điện, cháy nổ và hư hỏng thiết bị. Đối với các hệ thống có yêu cầu an toàn cao, việc sử dụng 2P cho tải 1 pha và 4P cho tải 3 pha có trung tính thường được ưu tiên để đảm bảo bảo vệ toàn diện cả dây pha và dây trung tính.

Về khả năng cắt, aptomat Chint C32 (đặc biệt là dòng NXB 63) thường có các mức Icu/Ics phổ biến như 4,5kA, 6kA hoặc cao hơn tùy theo tiêu chuẩn và thị trường. Khả năng cắt là giá trị dòng ngắn mạch lớn nhất mà aptomat có thể ngắt an toàn mà không bị phá hủy. Khi thiết kế, cần so sánh giá trị này với dòng ngắn mạch dự kiến tại điểm lắp đặt, được tính toán dựa trên:

• Công suất ngắn mạch của nguồn (máy biến áp, máy phát).
• Chiều dài và tiết diện dây dẫn từ nguồn đến điểm lắp đặt.
• Cấu trúc mạng (hình tia, vòng, song song) và các thiết bị bảo vệ phía trước.

Nếu khả năng cắt của aptomat nhỏ hơn dòng ngắn mạch tính toán, khi xảy ra sự cố, tiếp điểm có thể bị hàn dính, vỏ bị nổ vỡ hoặc hồ quang không được dập tắt hoàn toàn, gây nguy hiểm cho người vận hành và thiết bị xung quanh. Do đó, trong các tủ điện tổng hoặc tủ phân phối gần nguồn, thường ưu tiên chọn loại MCB có khả năng cắt cao hơn, hoặc kết hợp với MCCB/CB tổng phía trước để phân cấp bảo vệ.

Dòng định mức khung (ví dụ NXB 63) thể hiện giới hạn tối đa về cơ khí và nhiệt mà thân aptomat có thể chịu được. Trong khung đó, nhà sản xuất cung cấp nhiều cấp dòng định mức In khác nhau: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A… Aptomat Chint NXB 63 C32 có In = 32A, nghĩa là aptomat được thiết kế để làm việc lâu dài ở dòng tải danh định 32A trong điều kiện tiêu chuẩn (thường là 30°C hoặc 40°C tùy tiêu chuẩn thử nghiệm). Khi nhiệt độ môi trường cao hơn, hoặc aptomat lắp đặt sát nhau trong tủ chật, cần áp dụng hệ số hiệu chỉnh, có thể phải chọn In lớn hơn để đảm bảo không bị tác động nhầm do quá nhiệt.

Trong các hệ thống điện 3 pha, CP 3 pha Chint C32 (thường là loại 3P hoặc 4P) được sử dụng như một thiết bị bảo vệ và đóng cắt chính cho nhiều loại tủ điện. Một số vị trí lắp đặt điển hình gồm:

• Tủ điện tổng phân phối cho từng tầng trong tòa nhà, chung cư, văn phòng: aptomat 3P/4P C32 dùng để cấp nguồn cho các nhánh phụ như tủ chiếu sáng, tủ ổ cắm, tủ điều hòa cục bộ.
• Tủ điện động lực cấp cho động cơ 3 pha: bơm nước, quạt hút – quạt cấp gió, băng tải, máy nén khí công suất nhỏ đến trung bình.
• Tủ điều khiển máy bơm, quạt công nghiệp, hệ thống PCCC: aptomat C32 đóng vai trò bảo vệ quá tải và ngắn mạch cho mạch động lực, phối hợp với contactor, rơ le nhiệt trong sơ đồ khởi động trực tiếp (DOL).
• Hệ thống điều hòa trung tâm, chiller nhỏ, AHU, FCU 3 pha: dùng làm CB nhánh cấp cho từng cụm thiết bị.

Với dòng định mức 32A, aptomat Chint C32 phù hợp cho các tải có công suất từ nhỏ đến trung bình. Đối với động cơ 3 pha, công suất điển hình có thể là 7,5kW hoặc 11kW, tuy nhiên giá trị chính xác phụ thuộc vào điện áp làm việc (380/400/415V), hệ số công suất (cosφ) và hiệu suất (η) của động cơ. Dòng làm việc danh định của động cơ 3 pha được ước tính theo công thức:

I ≈ P / (√3 × U × cosφ × η)

Trong đó P là công suất (W), U là điện áp dây (V). Sau khi tính được dòng làm việc, cần so sánh với In = 32A và xem xét thêm hệ số khởi động. Động cơ không đồng bộ rôto lồng sóc thường có dòng khởi động từ 5 đến 7 lần dòng định mức. Mặc dù MCB đường cong C (C-curve) được thiết kế để chịu được dòng khởi động ngắn hạn, nhưng nếu dòng khởi động quá lớn hoặc thời gian khởi động kéo dài, aptomat có thể bị tác động nhầm. Khi đó, có thể phải:

• Chọn đường cong đặc tính khác (ví dụ C sang D nếu phù hợp khuyến cáo của nhà sản xuất và tiêu chuẩn lắp đặt).
• Tăng cấp dòng định mức aptomat (ví dụ từ C32 lên C40) kết hợp với rơ le nhiệt để bảo vệ quá tải chính xác cho động cơ.
• Áp dụng phương thức khởi động mềm, khởi động sao – tam giác để giảm dòng khởi động.

Điều kiện lắp đặt cũng là yếu tố quan trọng khi tính toán chọn aptomat Chint C32. Một số yếu tố cần xem xét:

• Nhiệt độ môi trường: Nhiệt độ cao làm giảm khả năng tải dòng liên tục của aptomat. Nhà sản xuất thường cung cấp bảng hệ số hiệu chỉnh theo nhiệt độ, ví dụ ở 50°C, dòng cho phép có thể chỉ còn 0,8 lần In danh định.
• Phương thức đi dây: Dây đi trong ống, trong máng cáp kín hoặc đi chung nhiều mạch sẽ khó tản nhiệt hơn, dẫn đến nhiệt độ dây và aptomat tăng cao. Cần áp dụng hệ số nhóm (grouping factor) khi nhiều mạch đi chung.
• Kiểu lắp đặt trong tủ: Aptomat lắp sát nhau trên thanh DIN, không có khe hở thông gió, sẽ nóng hơn so với lắp rời rạc. Trong các tủ điện công suất lớn, nên bố trí khe thoáng, quạt thông gió hoặc chia tủ thành nhiều ngăn để giảm nhiệt độ bên trong.

Khi thiết kế và lựa chọn aptomat Chint NXB 63 C32 cho từng ứng dụng cụ thể, cần phối hợp đồng bộ với các thiết bị bảo vệ khác trong hệ thống như MCCB tổng, MCB nhánh, rơ le bảo vệ, contactor. Nguyên tắc là đảm bảo phối hợp chọn lọc (selectivity) ở mức cần thiết: khi xảy ra sự cố ở nhánh dưới, chỉ aptomat nhánh bị tác động, aptomat tổng vẫn giữ trạng thái đóng, giúp hệ thống còn lại tiếp tục vận hành. Điều này đòi hỏi phải xem xét:

• Tỷ lệ dòng định mức giữa CB tổng và CB nhánh.
• Đặc tính thời gian – dòng (time-current characteristic) của từng cấp bảo vệ.
• Khả năng cắt và mức dòng ngắn mạch tại từng cấp.

Trong thực tế, aptomat Chint C32 không chỉ đóng vai trò là thiết bị bảo vệ mà còn là thiết bị đóng cắt thao tác thường xuyên cho các mạch nhánh. Do đó, độ bền cơ (số lần đóng cắt cơ khí) và độ bền điện (số lần đóng cắt có tải) cũng là các thông số cần quan tâm, đặc biệt trong các tủ điều khiển máy bơm, quạt, nơi thao tác đóng cắt diễn ra nhiều lần trong ngày. Việc lựa chọn đúng chủng loại, đúng số cực, đúng dòng định mức và lắp đặt theo đúng quy trình kỹ thuật sẽ giúp aptomat Chint C32 vận hành ổn định, giảm thiểu sự cố và kéo dài tuổi thọ cho toàn bộ hệ thống điện.

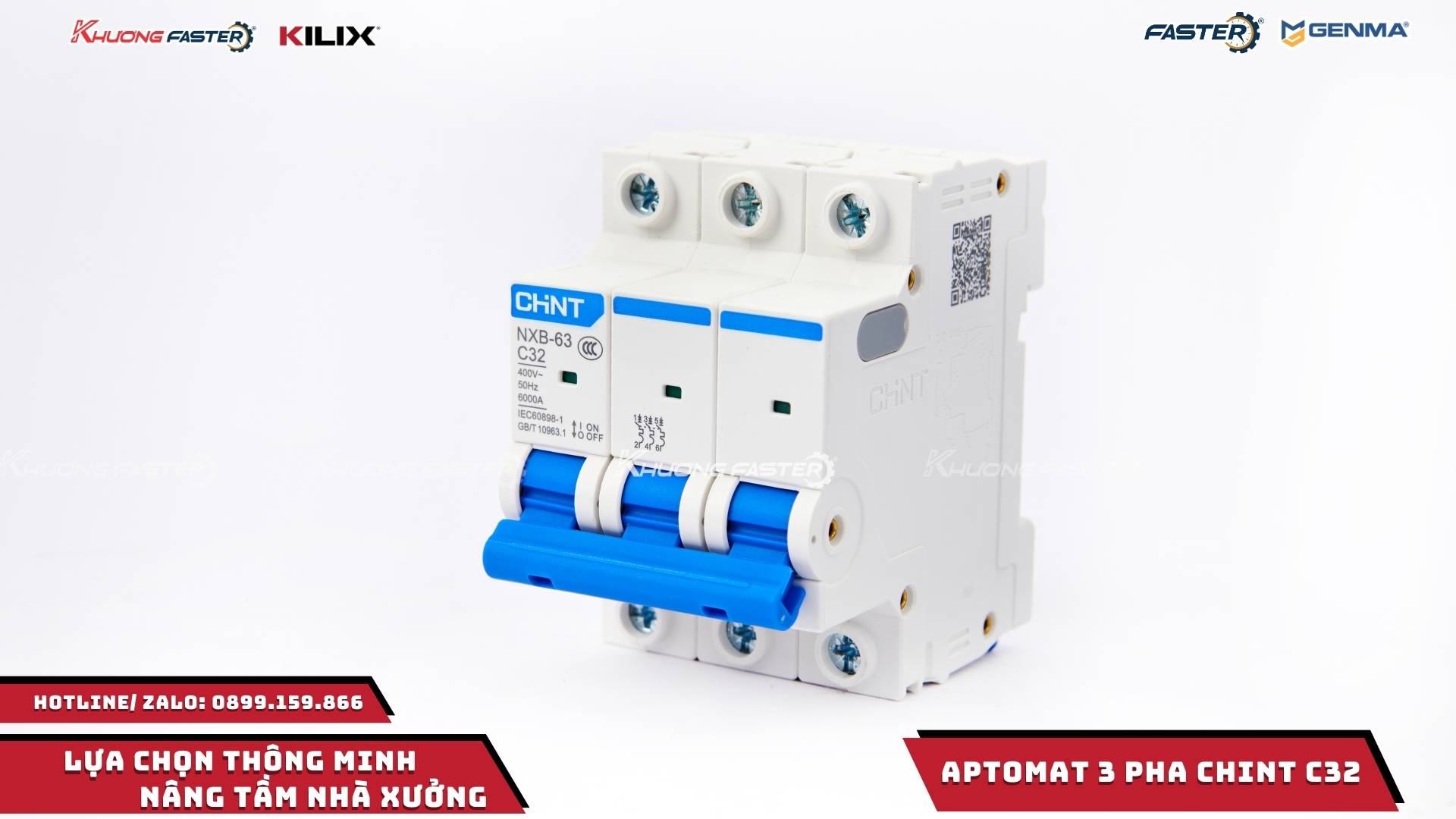

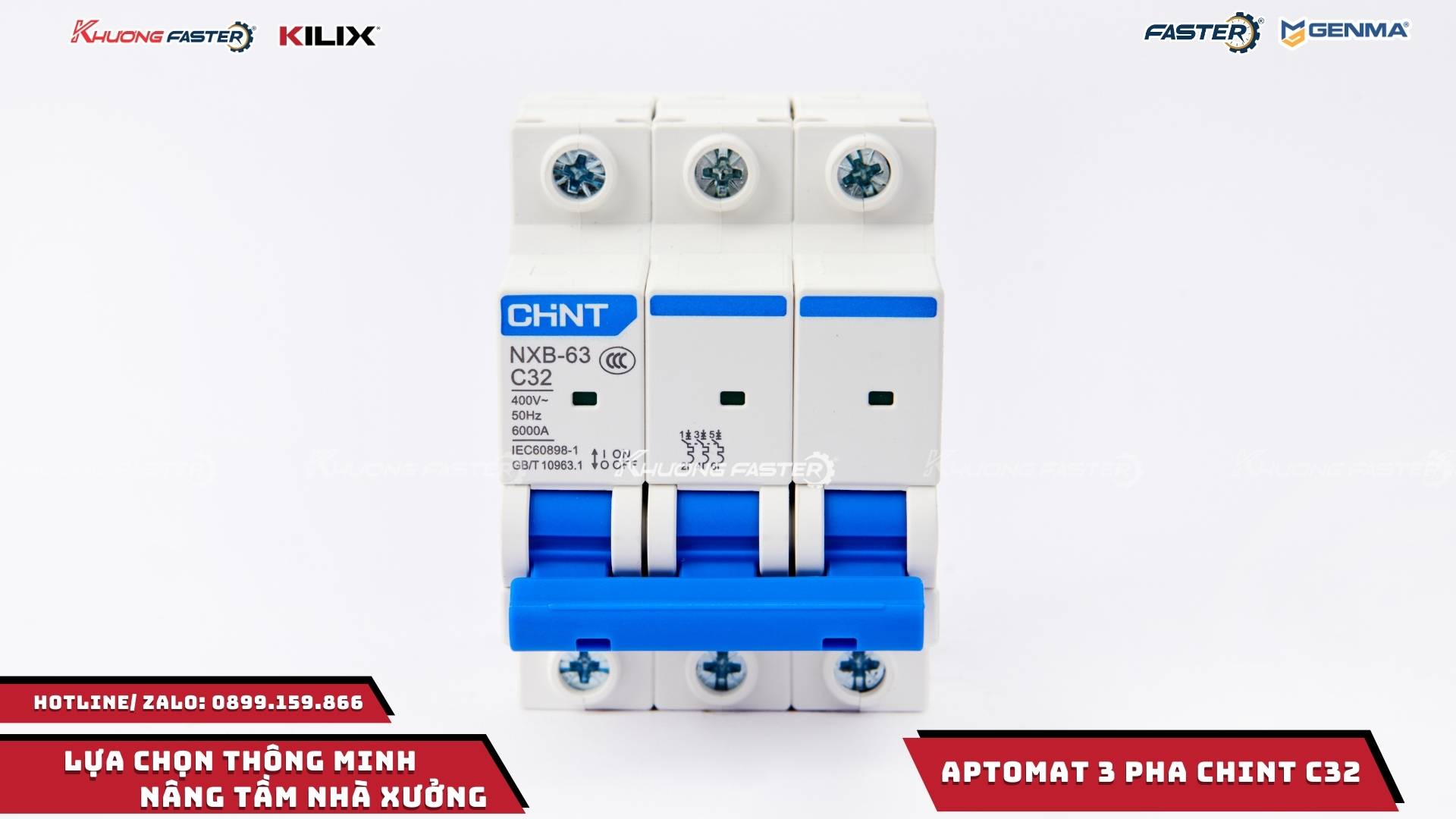

Cấu tạo và nguyên lý hoạt động của aptomat Chint NXB 63 C32

Aptomat Chint NXB 63 C32 thuộc dòng MCB khung 63A, nhưng được cài đặt dòng định mức 32A, sử dụng cơ chế bảo vệ kết hợp từ – nhiệt với đặc tính cắt dạng curve C (C32). Điều này có nghĩa là thiết bị được thiết kế để chịu được các dòng khởi động ngắn hạn (inrush current) của động cơ, máy nén, tải cảm ứng… nhưng vẫn cắt nhanh khi xuất hiện dòng ngắn mạch thực sự.

Về mặt cấu tạo, aptomat Chint NXB 63 C32 gồm các bộ phận chính:

• Khung và vỏ cách điện: làm từ nhựa kỹ thuật chịu nhiệt, chịu va đập, có khả năng tự dập tắt cháy, đảm bảo cách điện an toàn giữa các pha và với môi trường xung quanh. Vỏ được thiết kế theo tiêu chuẩn IP phù hợp cho lắp trong tủ điện kín, hạn chế bụi, ẩm và hơi hóa chất.
• Cơ cấu tiếp điểm: bao gồm tiếp điểm động và tiếp điểm tĩnh, chế tạo từ hợp kim dẫn điện tốt, có phủ lớp chống oxy hóa và chống mài mòn. Hình dạng tiếp điểm và lực ép được tính toán để giảm điện trở tiếp xúc, hạn chế phát nóng cục bộ và tăng tuổi thọ đóng cắt.
• Cơ cấu nhả (trip mechanism): là hệ thống đòn bẩy, lò xo, chốt hãm liên kết với cần gạt. Khi bộ phận từ hoặc nhiệt tác động, cơ cấu nhả sẽ giải phóng năng lượng lò xo, làm tiếp điểm mở ra với tốc độ cao, tạo khoảng cách đủ lớn để dập hồ quang.
• Khối bảo vệ nhiệt (thermal release): sử dụng thanh lưỡng kim (bimetal) được ghép từ hai kim loại có hệ số giãn nở nhiệt khác nhau. Thanh lưỡng kim được đặt nối tiếp trong mạch, chịu toàn bộ dòng tải đi qua.
• Khối bảo vệ từ (magnetic release): gồm cuộn dây quấn trên lõi sắt từ, tạo thành nam châm điện. Cuộn dây này cũng mắc nối tiếp với mạch, nên khi dòng tăng đột biến, lực hút điện từ tăng rất nhanh.
• Buồng dập hồ quang (arc chute): cấu tạo từ nhiều lá thép hoặc tấm kim loại ghép song song, được cách điện với nhau, tạo thành các khe hẹp. Buồng dập được bố trí ngay tại vùng tiếp điểm để thu và chia nhỏ hồ quang khi cắt mạch.
• Cần gạt thao tác: cho phép người dùng đóng/cắt thủ công, đồng thời hiển thị trạng thái ON/OFF của aptomat. Cần gạt được liên kết cơ khí với cơ cấu nhả, nhưng vẫn đảm bảo ưu tiên tác động tự động khi có sự cố.
• Các đầu cốt đấu dây: thiết kế dạng kẹp vít hoặc kẹp lồng, đảm bảo tiếp xúc chắc chắn với dây dẫn hoặc thanh cái, chịu được dòng định mức 32A và dòng ngắn mạch trong giới hạn cho phép.

Nguyên lý hoạt động của aptomat Chint NXB 63 C32 dựa trên sự phối hợp giữa hai cơ chế bảo vệ: bảo vệ quá tải bằng phần tử nhiệt và bảo vệ ngắn mạch bằng phần tử từ.

Phần bảo vệ nhiệt dùng thanh lưỡng kim để phát hiện quá tải kéo dài. Khi dòng tải vượt quá 32A nhưng không tăng đột biến (ví dụ 1,13–1,45 lần dòng định mức trong thời gian dài), dòng điện chạy qua thanh lưỡng kim gây phát nóng theo định luật Joule–Lenz (Q ∼ I².R.t). Do hai lớp kim loại có hệ số giãn nở khác nhau, thanh lưỡng kim sẽ cong về phía kim loại có hệ số giãn nở nhỏ hơn. Độ cong này tỷ lệ với nhiệt độ, tức là tỷ lệ với bình phương dòng điện và thời gian tác dụng.

Khi độ cong đạt đến một giá trị nhất định, đầu tự do của thanh lưỡng kim sẽ tác động vào chốt hãm của cơ cấu nhả, giải phóng lò xo, làm tiếp điểm mở ra và ngắt mạch. Đặc tính này tạo nên đường cong thời gian – dòng điện (time–current) dạng nghịch: dòng càng lớn thì thời gian cắt càng ngắn. Nhờ đó, aptomat có thể chịu được các quá tải ngắn hạn do khởi động động cơ nhưng vẫn bảo vệ dây dẫn khỏi quá nhiệt khi quá tải kéo dài.

Trong thực tế, nhà sản xuất hiệu chỉnh thanh lưỡng kim và cơ cấu nhả để đảm bảo:

• Ở khoảng 1,13 In (≈ 36A), aptomat không cắt trong một thời gian dài (thường ≥ 1 giờ) để tránh tác động nhầm.
• Ở khoảng 1,45 In (≈ 46A), aptomat sẽ cắt trong một khoảng thời gian quy định (vài chục phút tùy tiêu chuẩn), đảm bảo dây dẫn không bị quá nhiệt.

Phần bảo vệ từ sử dụng cuộn dây và lõi sắt để tạo lực hút điện từ khi xảy ra ngắn mạch. Khi dòng điện tăng đột biến gấp nhiều lần dòng định mức (thường từ 5 đến 10 lần In đối với đặc tính C), từ thông trong lõi sắt tăng rất nhanh, tạo lực hút mạnh kéo phần ứng (armature) chuyển động. Phần ứng này được liên kết với cơ cấu nhả, nên ngay khi lực hút vượt ngưỡng, chốt hãm bị giải phóng, tiếp điểm mở ra gần như tức thời.

Đối với MCB Chint NXB 63 C32 có đặc tính C, ngưỡng tác động từ thường nằm trong khoảng 5–10 In, tức là khoảng 160–320A. Điều này cho phép aptomat không cắt nhầm khi có dòng khởi động cao nhưng ngắn hạn (ví dụ động cơ 3 pha, máy bơm, máy nén khí), trong khi vẫn đảm bảo cắt rất nhanh khi có ngắn mạch thực sự, hạn chế năng lượng sự cố (I²t) truyền vào dây dẫn và thiết bị.

Khi cơ cấu từ tác động, thời gian cắt nằm trong vùng tác động tức thời (instantaneous trip), thường chỉ vài mili giây đến vài chục mili giây, đủ nhanh để giảm nguy cơ cháy nổ, hư hỏng cách điện và biến dạng cơ khí của thanh cái, cáp điện.

Trong vai trò như một cầu dao 3 pha tự động, aptomat Chint C32 cho phép thao tác đóng cắt bằng tay thông qua cần gạt, đồng thời tự động ngắt khi có sự cố. Mỗi pha có tiếp điểm và cơ cấu bảo vệ riêng, nhưng được liên kết cơ khí với nhau, nên khi một pha bị quá tải hoặc ngắn mạch, cơ cấu nhả sẽ đồng thời tách cả ba pha, đảm bảo không xảy ra tình trạng mất cân bằng pha nguy hiểm cho động cơ 3 pha.

So với cầu dao cơ truyền thống (chỉ có chức năng đóng/cắt thủ công, không có bảo vệ tự động), CP 3 pha dạng aptomat như Chint NXB 63 C32 có nhiều ưu điểm kỹ thuật:

• Tốc độ cắt nhanh và có kiểm soát: cơ cấu nhả từ – nhiệt được tính toán theo tiêu chuẩn IEC, đảm bảo thời gian cắt phù hợp với khả năng chịu đựng của dây dẫn và thiết bị, đồng thời phối hợp được với các cấp bảo vệ khác trong hệ thống (selectivity).
• Hồ quang được dập trong buồng dập hồ quang chuyên dụng: khi tiếp điểm mở, hồ quang hình thành giữa hai tiếp điểm. Buồng dập với các lá thép phân đoạn sẽ chia hồ quang thành nhiều đoạn nhỏ, kéo dài đường đi của hồ quang, làm giảm nhiệt độ và điện áp hồ quang, giúp hồ quang tắt nhanh hơn. Điều này giảm mài mòn tiếp điểm, hạn chế biến dạng vỏ và tăng độ an toàn cho người vận hành.
• Giảm mài mòn tiếp điểm, tăng tuổi thọ thiết bị: do hồ quang được khống chế tốt, bề mặt tiếp điểm ít bị cháy xém, pitting, nên số lần đóng cắt cơ khí và điện (mechanical & electrical endurance) cao hơn nhiều so với cầu dao cơ đơn giản.
• Khả năng phối hợp bảo vệ: aptomat MCB như NXB 63 C32 có đường cong đặc tính rõ ràng, cho phép kỹ sư thiết kế phối hợp với các thiết bị bảo vệ phía trên (MCCB, ACB) hoặc phía dưới (MCB nhánh) để đạt được bảo vệ chọn lọc, giảm vùng mất điện khi có sự cố.

Ngoài ra, aptomat Chint còn được thiết kế với vỏ nhựa chịu nhiệt, chịu va đập, đạt cấp bảo vệ IP phù hợp cho lắp đặt trong tủ điện kín, hạn chế ảnh hưởng của bụi và độ ẩm. Vật liệu vỏ thường là nhựa nhiệt rắn hoặc nhựa kỹ thuật có tính chất:

• Chịu được nhiệt độ cao sinh ra do hồ quang và phát nóng của dòng điện.
• Không bị biến dạng đáng kể trong dải nhiệt độ làm việc bình thường của tủ điện.
• Có khả năng tự dập tắt cháy (self-extinguishing) khi bị bắt lửa tạm thời.
• Đảm bảo độ bền cơ học khi va đập, rung động trong quá trình vận hành và bảo trì.

Trong ứng dụng thực tế, aptomat Chint NXB 63 C32 thường được sử dụng để bảo vệ:

• Các nhánh cấp nguồn 3 pha cho động cơ công suất nhỏ đến trung bình, có dòng định mức phù hợp với 32A.
• Các tủ phân phối tầng, tủ nhánh trong nhà xưởng, tòa nhà, nơi yêu cầu bảo vệ quá tải và ngắn mạch cho từng nhánh riêng biệt.
• Các mạch cấp nguồn cho máy móc có dòng khởi động cao nhưng thời gian ngắn, nhờ đặc tính C cho phép chịu được dòng khởi động mà không cắt nhầm.

Khi lựa chọn và sử dụng aptomat Chint NXB 63 C32, cần lưu ý:

• Dòng định mức 32A phải phù hợp với tiết diện dây dẫn, khả năng chịu tải của thiết bị và điều kiện lắp đặt (nhiệt độ môi trường, phương pháp đi dây, số mạch đi chung máng…).
• Khung 63A cho phép thiết bị có khả năng chịu cơ khí và nhiệt tốt hơn, nhưng không có nghĩa là có thể cho dòng tải vượt quá 32A trong vận hành bình thường.
• Cần đảm bảo siết chặt đầu cốt đúng mô-men, tránh lỏng tiếp xúc gây phát nóng, oxy hóa và có thể dẫn đến cháy nổ tại điểm đấu nối.
• Phải lắp đặt trong tủ điện hoặc hộp bảo vệ phù hợp, đảm bảo thông gió, khoảng cách pha – đất, pha – pha theo tiêu chuẩn.

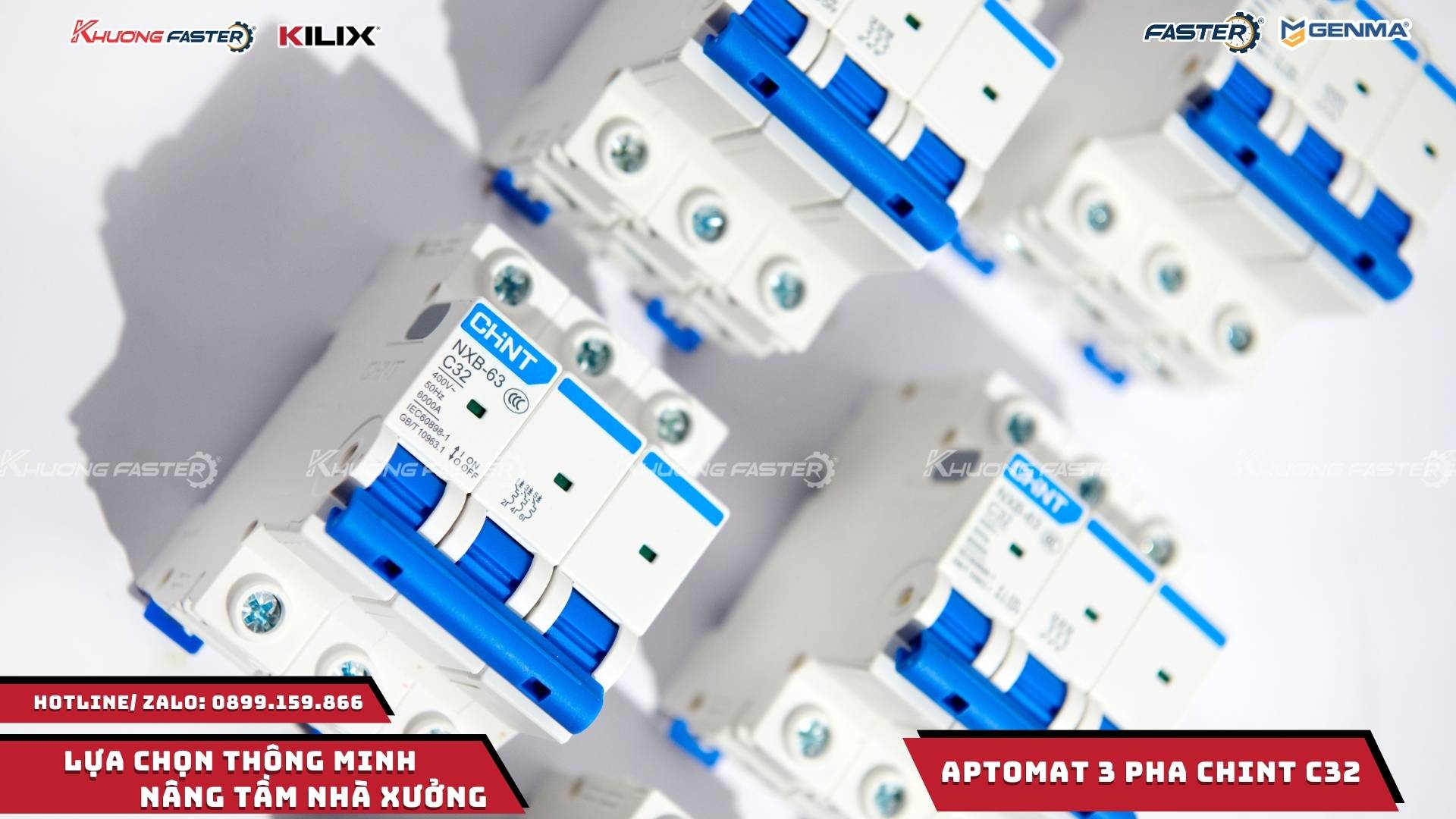

Thông số kỹ thuật chi tiết của aptomat Chint C32

Để lựa chọn và thiết kế hệ thống điện chính xác, việc hiểu sâu các thông số kỹ thuật của aptomat Chint C32 là yếu tố quyết định đến độ an toàn, độ tin cậy và tuổi thọ của toàn bộ hệ thống. Với model aptomat Chint NXB 63 C32 loại 3P, thường được sử dụng như một CP 3 pha trong tủ điện phân phối, mỗi thông số trong bảng không chỉ là con số danh định mà còn gắn với các điều kiện thử nghiệm, tiêu chuẩn quốc tế và các giới hạn vận hành thực tế trong công trình.

Trong thiết kế chuyên nghiệp, kỹ sư không chỉ quan tâm đến dòng định mức 32A mà còn phải đánh giá mối quan hệ giữa dòng khung, đường cong bảo vệ, khả năng cắt, điều kiện lắp đặt và môi trường làm việc. Việc hiểu rõ các khái niệm như In, Icu, Ics, Ue, độ bền cơ – điện, cũng như cách chúng được xác lập trong tiêu chuẩn IEC/EN 60898-1 giúp tránh các lỗi thiết kế thường gặp như chọn aptomat thiếu khả năng cắt, chọn sai đường cong bảo vệ hoặc không tính đến hệ số hiệu chỉnh nhiệt độ và phương thức lắp đặt.

Các thông số như dòng định mức 32A, đường cong C và khả năng cắt 6kA/10kA là những yếu tố then chốt khi so sánh aptomat Chint C32 với các loại cầu dao 3 pha khác trên thị trường. Đường cong C cho phép aptomat chịu được dòng khởi động cao trong thời gian ngắn, rất phù hợp cho động cơ 3 pha, máy nén, bơm nước, quạt công nghiệp. Khả năng cắt 6kA hoặc 10kA đảm bảo aptomat có thể ngắt an toàn dòng ngắn mạch lớn tại các điểm gần nguồn, giảm nguy cơ cháy nổ và hư hỏng tủ điện.

Ở góc độ thiết kế, kỹ sư thường phải kiểm tra đồng thời: dòng tải tính toán, dòng khởi động, dòng ngắn mạch dự kiến tại điểm lắp đặt, cũng như điều kiện tản nhiệt trong tủ. Khi đó, việc nắm rõ ý nghĩa từng thông số trong bảng giúp lựa chọn đúng model NXB 63 C32, tránh tình trạng quá tải ẩn hoặc aptomat tác động sai thời điểm.

Giải thích chi tiết các thông số kỹ thuật quan trọng

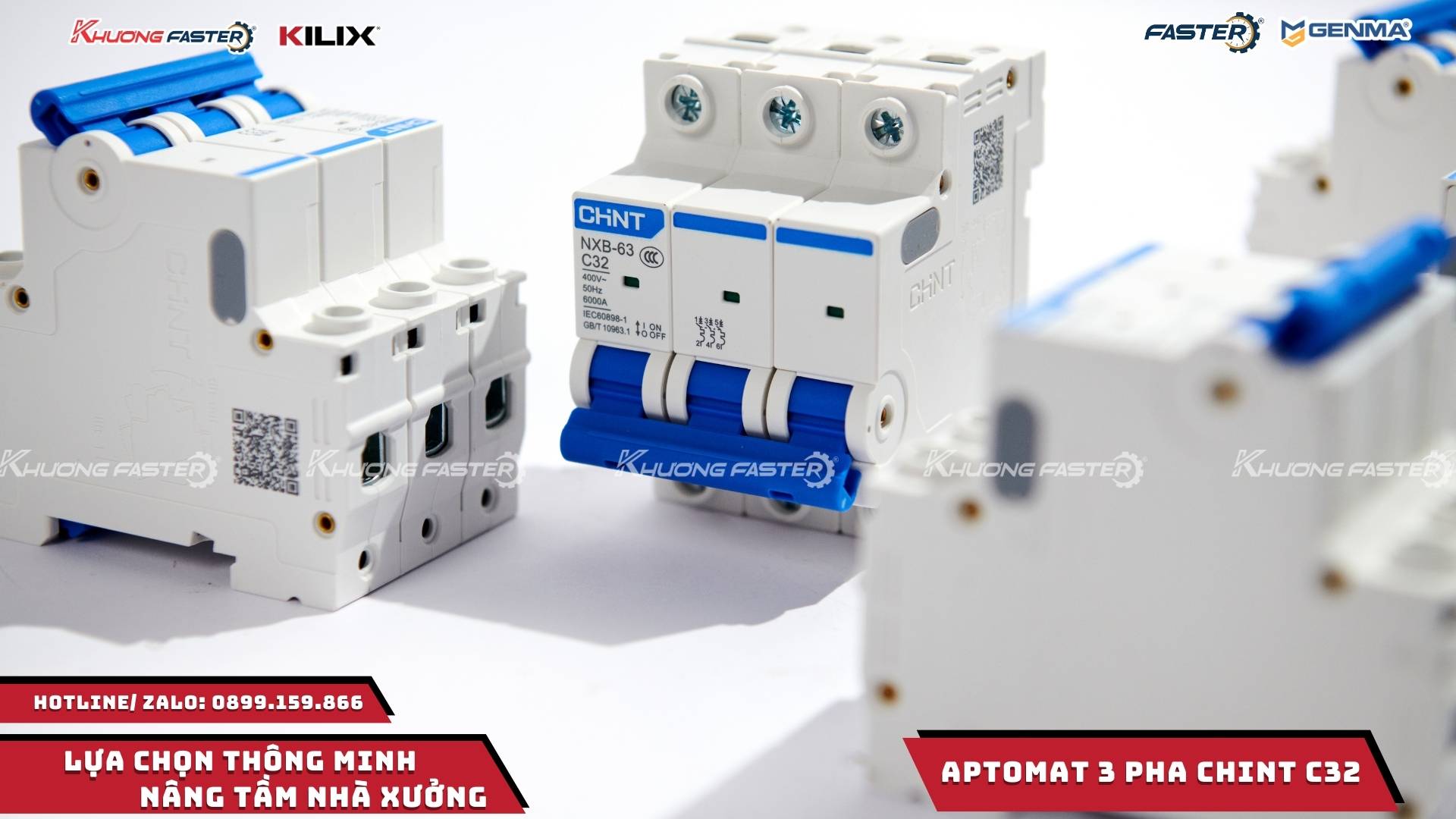

Đối với aptomat Chint NXB 63 C32, ký hiệu C32 thể hiện hai thông tin: chữ C là đặc tính tác động từ (đường cong bảo vệ), số 32 là dòng định mức In. Đường cong C cho phép aptomat chịu được dòng từ 5 đến 10 lần In trong thời gian rất ngắn trước khi tác động, điều này giúp tránh hiện tượng nhảy aptomat giả khi động cơ khởi động. Dòng định mức 32A là giá trị dòng mà aptomat có thể mang liên tục trong điều kiện tiêu chuẩn mà không bị tác động nhiệt, vì vậy khi thiết kế cần tính toán dòng làm việc thực tế nhỏ hơn hoặc xấp xỉ 32A để đảm bảo độ bền.

Ở mức chuyên sâu hơn, dòng định mức 32A được xác lập trong điều kiện môi trường chuẩn (thường là 30°C hoặc 40°C tùy tiêu chuẩn) và với phương thức lắp đặt quy định. Khi lắp nhiều aptomat sát nhau trong tủ điện, nhiệt độ môi trường xung quanh aptomat có thể cao hơn đáng kể, dẫn đến phải áp dụng hệ số hiệu chỉnh (derating). Trong thực tế, với tủ điện dày đặc thiết bị, dòng làm việc liên tục nên được chọn thấp hơn 32A để tránh aptomat tác động nhiệt sớm hoặc lão hóa nhanh.

Đường cong C phản ánh đặc tính phối hợp giữa hai cơ cấu bảo vệ bên trong aptomat:

• Bảo vệ nhiệt (thermal): dùng thanh lưỡng kim, tác động khi quá tải kéo dài, bảo vệ dây dẫn và thiết bị khỏi quá nhiệt.
• Bảo vệ từ (magnetic): dùng cuộn dây và cơ cấu hút từ, tác động rất nhanh khi xuất hiện dòng ngắn mạch hoặc dòng tăng vọt lớn.

Với đường cong C, ngưỡng tác động từ thường nằm trong khoảng 5–10 In (tức 160–320A đối với C32). Điều này cho phép các tải có dòng khởi động cao như động cơ không đồng bộ 3 pha, máy nén lạnh, bơm công nghiệp… khởi động mà không làm aptomat nhảy tức thời, nhưng vẫn đảm bảo cắt nhanh khi có sự cố ngắn mạch thực sự. So với đường cong B (thường 3–5 In), đường cong C ít nhạy hơn với dòng khởi động, phù hợp hơn cho tải cảm ứng.

Khả năng cắt ngắn mạch (Icu) 6kA hoặc 10kA là thông số thể hiện mức dòng ngắn mạch tối đa mà aptomat có thể ngắt an toàn mà không bị phá hủy. Trong các hệ thống sử dụng CP 3 pha gần nguồn máy biến áp hoặc máy phát, dòng ngắn mạch có thể rất lớn, do đó việc chọn aptomat Chint C32 với khả năng cắt phù hợp là yếu tố bắt buộc. Ngoài ra, tiêu chuẩn IEC/EN 60898-1 đảm bảo sản phẩm được thử nghiệm nghiêm ngặt về khả năng chịu nhiệt, chịu dòng, độ bền cơ, độ bền điện, giúp người dùng yên tâm khi sử dụng trong các công trình yêu cầu cao về an toàn.

Trong thực hành, kỹ sư thường tính toán hoặc tra cứu dòng ngắn mạch dự kiến tại điểm lắp đặt (Ik) rồi so sánh với Icu của aptomat:

• Nếu Ik <= Icu: aptomat có thể ngắt an toàn trong mọi tình huống ngắn mạch dự kiến.
• Nếu Ik > Icu: cần chọn aptomat có Icu lớn hơn, hoặc bố trí thêm thiết bị bảo vệ phía trước để giới hạn dòng ngắn mạch.

Với các tủ phân phối gần máy biến áp hạ thế, dòng ngắn mạch có thể đạt vài kA đến trên 10kA, do đó lựa chọn phiên bản 10kA thường được ưu tiên. Ngược lại, ở các nhánh xa nguồn, dòng ngắn mạch giảm, phiên bản 6kA có thể đã đủ an toàn và kinh tế.

Dòng khung 63A (frame size NXB 63) cho biết kích thước cơ khí và giới hạn tối đa của dòng định mức mà dòng sản phẩm này có thể đạt được. Trong cùng một khung NXB 63, nhà sản xuất có thể cung cấp nhiều cấp dòng khác nhau (6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A…). C32 là một trong các cấp đó, với cơ cấu bên trong được hiệu chỉnh để chịu và bảo vệ ở mức 32A. Việc hiểu rõ khái niệm dòng khung giúp dễ dàng đồng bộ thiết bị trong tủ (kích thước, thanh DIN, nắp che, busbar chia pha…).

Số cực 3P cho phép cắt đồng thời cả ba pha, đảm bảo an toàn cho các tải 3 pha và giúp cách ly hoàn toàn mạch khi bảo trì. Trong nhiều ứng dụng, việc cắt đồng thời 3 pha còn giúp tránh tình trạng mất cân bằng pha hoặc chạy một pha gây cháy động cơ. Tùy yêu cầu, cùng dòng sản phẩm có thể có 1P, 2P, 4P, nhưng với cầu dao 3 pha trong tủ phân phối, 3P là lựa chọn phổ biến.

Điện áp định mức Ue 230/400V AC, 50/60Hz cho thấy aptomat phù hợp với cả hệ thống 1 pha 230V và 3 pha 400V, tần số 50Hz hoặc 60Hz. Khi sử dụng trong hệ thống có điện áp cao hơn danh định, cách điện và khả năng cắt có thể không đảm bảo, vì vậy không được vượt quá Ue. Trong các mạng điện công nghiệp tiêu chuẩn, giá trị 230/400V AC là phù hợp cho hầu hết ứng dụng hạ thế.

Độ bền cơ ≥ 20.000 lần và độ bền điện ≥ 10.000 lần phản ánh số chu kỳ đóng cắt mà aptomat chịu được trong điều kiện thử nghiệm mà vẫn đảm bảo chức năng. Độ bền cơ liên quan đến thao tác đóng cắt không tải (bằng tay hoặc cơ cấu điều khiển), trong khi độ bền điện liên quan đến đóng cắt có tải, có hồ quang. Với tần suất thao tác thấp trong tủ phân phối (chủ yếu khi bảo trì, thử nghiệm, sự cố), các giá trị này cho phép aptomat hoạt động ổn định trong nhiều năm.

Nhiệt độ làm việc -5°C đến +40°C là dải nhiệt độ môi trường mà aptomat được thiết kế để vận hành theo đúng đặc tính đã công bố. Khi lắp đặt trong môi trường nóng hơn (ví dụ tủ ngoài trời, khu vực gần nguồn nhiệt), cần xem xét thông gió, làm mát hoặc áp dụng hệ số giảm dòng. Ngược lại, ở môi trường quá lạnh, đặc tính cơ khí và điện môi có thể thay đổi, cần tuân thủ khuyến cáo của nhà sản xuất.

Kiểu lắp đặt trên thanh DIN 35mm giúp việc lắp ráp, thay thế, mở rộng tủ điện trở nên nhanh chóng và chuẩn hóa. Thanh DIN 35mm là chuẩn công nghiệp phổ biến, cho phép kết hợp aptomat với nhiều thiết bị khác như RCD, contactor, rơ le bảo vệ, bộ điều khiển… Việc gắn đúng chuẩn DIN cũng đảm bảo khoảng cách cách điện, khả năng tản nhiệt và độ chắc chắn cơ khí.

Tiêu chuẩn IEC/EN 60898-1 quy định các yêu cầu về:

• Đặc tính tác động nhiệt – từ (đường cong B, C, D…)
• Khả năng cắt, khả năng chịu quá áp, quá dòng
• Thử nghiệm độ bền cơ, độ bền điện, chịu nhiệt, chịu cháy
• Yêu cầu về ghi nhãn, nhận dạng cực, an toàn chạm điện

Việc aptomat Chint NXB 63 C32 tuân thủ IEC/EN 60898-1 hoặc tương đương giúp đảm bảo tính tương thích và an toàn khi phối hợp với các thiết bị khác trong cùng hệ thống, đồng thời đáp ứng yêu cầu nghiệm thu trong các công trình dân dụng và công nghiệp.

Ứng dụng của aptomat Chint C32 trong hệ thống cầu dao 3 pha

Trong thực tế thi công, aptomat Chint C32 không chỉ được xem như một thiết bị đóng cắt đơn thuần mà thường được sử dụng như một dạng cầu dao 3 pha có chức năng bảo vệ tự động toàn diện. So với cầu dao cơ khí truyền thống chỉ có khả năng đóng cắt thủ công, việc dùng CP 3 pha Chint C32 cho phép kết hợp đồng thời ba chức năng: thao tác đóng cắt, bảo vệ quá tải và bảo vệ ngắn mạch. Điều này đặc biệt quan trọng trong các hệ thống có nhiều động cơ 3 pha, nơi dòng khởi động, dòng kẹt rô-to hoặc dòng sự cố có thể tăng đột biến, gây phát nóng cục bộ, suy giảm cách điện, thậm chí cháy nổ nếu không được bảo vệ đúng cách.

Với đặc tính đường cong bảo vệ loại C, aptomat Chint NXB 63 C32 và các biến thể aptomat Chint C32 phù hợp cho các tải có dòng khởi động trung bình đến cao như động cơ không đồng bộ, máy nén, bơm, quạt… Đường cong C cho phép chịu được dòng khởi động gấp khoảng 5–10 lần dòng định mức trong thời gian ngắn mà không tác động nhầm, đồng thời vẫn cắt nhanh khi xuất hiện ngắn mạch thực sự. Nhờ đó, thiết bị vừa đảm bảo độ tin cậy vận hành, vừa hạn chế tối đa nguy cơ gián đoạn sản xuất do cắt nhầm.

Một số ứng dụng điển hình của aptomat Chint NXB 63 C32 và các biến thể aptomat Chint C32 trong hệ thống 3 pha bao gồm:

• Tủ điện tổng cho nhà xưởng nhỏ, cửa hàng, nhà hàng, xưởng cơ khí, sử dụng aptomat 3P C32 làm CP 3 pha cấp nguồn cho các nhánh tải. Trong vai trò này, C32 thường được bố trí ở tầng phân phối thứ cấp, sau aptomat tổng có dòng lớn hơn (ví dụ 63A, 100A). Aptomat C32 chịu trách nhiệm bảo vệ từng nhánh phụ tải như ổ cắm công nghiệp, tủ điều khiển máy đơn lẻ, hệ thống chiếu sáng khu vực. Việc phân tách bằng nhiều nhánh C32 giúp giới hạn vùng ảnh hưởng khi có sự cố, tránh mất điện toàn bộ nhà xưởng.
• Tủ điều khiển động cơ cho bơm nước, quạt hút, quạt cấp gió, máy nén khí, sử dụng aptomat Chint C32 để bảo vệ từng động cơ riêng lẻ. Trong các tủ này, C32 thường kết hợp với khởi động từ, rơ le nhiệt hoặc bộ bảo vệ quá tải chuyên dụng. Aptomat đảm nhiệm bảo vệ ngắn mạch và đóng cắt chính, trong khi rơ le nhiệt tinh chỉnh bảo vệ quá tải theo đặc tính của từng động cơ. Cách bố trí này giúp tối ưu chi phí nhưng vẫn đảm bảo độ bền cho cuộn dây động cơ, hạn chế cháy động cơ do kẹt cơ khí hoặc mất pha.
• Hệ thống chiếu sáng công nghiệp với nhiều bộ đèn 3 pha, sử dụng aptomat NXB 63 C32 để phân đoạn mạch, dễ dàng bảo trì và mở rộng. Khi thiết kế chiếu sáng cho nhà xưởng, kho bãi, bãi đỗ xe nhiều tầng, các nhánh đèn thường được chia đều trên ba pha để cân bằng tải. Mỗi nhánh có thể được bảo vệ bởi một aptomat C32 riêng, cho phép cô lập từng khu vực khi bảo trì, thay ballast, thay driver LED mà không ảnh hưởng đến toàn bộ hệ thống. Đồng thời, việc phân đoạn bằng C32 giúp dễ dàng mở rộng thêm nhánh đèn mới trong tương lai mà không phải cải tạo toàn bộ tủ điện.
• Tủ điện điều hòa trung tâm hoặc chiller nhỏ, dùng aptomat Chint C32 3P để bảo vệ mạch cấp nguồn cho dàn nóng, dàn lạnh. Các cụm điều hòa trung tâm, VRV/VRF hoặc chiller mini thường có máy nén 3 pha với dòng khởi động cao, chu kỳ đóng cắt liên tục. Aptomat C32 với đường cong C giúp chịu được các xung dòng khởi động này mà không gây nhảy giả, đồng thời bảo vệ mạch khi xảy ra sự cố như chạm vỏ, chạm đất, chập cuộn dây máy nén. Trong nhiều thiết kế, C32 còn được dùng làm aptomat nhánh cho từng dàn lạnh công suất lớn, giúp cô lập nhanh khi có sự cố rò điện hoặc quá tải cục bộ.
• Hệ thống điện dân dụng cao cấp như biệt thự, nhà phố sử dụng điện 3 pha, dùng aptomat C32 cho các nhánh ổ cắm công suất lớn, bếp từ, máy nước nóng, máy bơm. Ở các công trình này, phụ tải thường đa dạng: bếp từ 3 pha, lò nướng công nghiệp mini, máy bơm giếng khoan, máy bơm tăng áp, dàn nóng điều hòa công suất lớn… Việc sử dụng aptomat Chint C32 3P hoặc 1P+N cho từng nhánh giúp phân tách rõ ràng phụ tải, dễ quản lý, đồng thời đảm bảo an toàn khi người dùng thao tác đóng cắt, bảo trì. Trong một số thiết kế cao cấp, C32 còn được kết hợp với thiết bị chống rò (RCBO, RCCB) để tăng cường bảo vệ chống giật cho người sử dụng.

Trong các hệ thống cầu dao 3 pha hiện đại, xu hướng chung là thay thế dần cầu dao cơ bằng aptomat dạng mô-đun như Chint NXB 63 C32. Lý do là aptomat cung cấp khả năng phối hợp bảo vệ tốt hơn với các thiết bị phía trước (aptomat tổng, MCCB) và phía sau (cầu chì, rơ le nhiệt), đồng thời cho phép gắn thêm phụ kiện như tiếp điểm phụ, cuộn shunt trip, cuộn under-voltage để tích hợp vào hệ thống điều khiển, giám sát trung tâm (BMS, SCADA).

Lưu ý khi lựa chọn và lắp đặt aptomat Chint C32

Khi lựa chọn aptomat Chint C32 hoặc aptomat Chint NXB 63 C32 cho hệ thống cầu dao 3 pha, cần chú ý các yếu tố sau để đảm bảo an toàn, độ bền và khả năng phối hợp bảo vệ với các thiết bị khác trong hệ thống:

• Tính toán dòng tải: xác định dòng làm việc của tải (động cơ, máy móc, chiếu sáng) và chọn aptomat có In lớn hơn hoặc bằng 1,1–1,25 lần dòng tải. Khi tính toán, nên xét đến:
  • Hệ số đồng thời của các phụ tải trong cùng một nhánh.
  • Hệ số dự phòng cho khả năng mở rộng trong tương lai.
  • Đặc tính khởi động của động cơ (khởi động trực tiếp, sao–tam giác, soft-starter, biến tần).

  Ví dụ, với một động cơ 3 pha 11 kW, dòng định mức khoảng 22–23 A, có thể chọn aptomat Chint C32 (In = 32 A) kết hợp rơ le nhiệt 20–25 A để vừa đảm bảo không cắt nhầm khi khởi động, vừa bảo vệ tốt khi quá tải kéo dài.

• Kiểm tra dòng ngắn mạch tại điểm lắp đặt để chọn khả năng cắt (Icu) phù hợp, tránh chọn aptomat có Icu thấp hơn dòng ngắn mạch tính toán. Dòng ngắn mạch phụ thuộc vào:
  • Công suất và trở kháng nguồn (máy biến áp, máy phát).
  • Chiều dài, tiết diện và loại cáp từ nguồn đến điểm lắp đặt.
  • Cấu trúc hệ thống (mạch vòng, mạch tia, có hay không có thiết bị hạn dòng phía trước).

  Nếu dòng ngắn mạch tính toán tại tủ nhánh khoảng 4,5 kA, cần chọn aptomat Chint NXB 63 C32 có Icu ≥ 4,5 kA hoặc cao hơn (6 kA, 10 kA) tùy theo tiêu chuẩn thiết kế. Việc chọn Icu thấp hơn dòng ngắn mạch có thể dẫn đến hư hỏng cơ khí, cháy nổ aptomat khi xảy ra sự cố thực tế.

• Lựa chọn số cực phù hợp: 3P cho hệ thống 3 pha không cần bảo vệ trung tính, 4P cho hệ thống yêu cầu ngắt cả dây trung tính. Một số nguyên tắc thực tế:
  • Hệ thống 3 pha 3 dây, tải cân bằng, không sử dụng trung tính: dùng aptomat 3P.
  • Hệ thống 3 pha 4 dây, có nhiều tải 1 pha đấu giữa pha và trung tính (ổ cắm, chiếu sáng): ưu tiên dùng aptomat 4P ở cấp tổng hoặc cấp nhánh quan trọng để đảm bảo ngắt đồng thời cả dây trung tính khi có sự cố.
  • Trong môi trường có nguy cơ chạm đất, rò điện cao (khu ẩm ướt, khu vực ngoài trời), việc ngắt cả trung tính giúp giảm nguy cơ điện áp trôi nổi trên dây N.
• Đảm bảo điều kiện lắp đặt: aptomat Chint C32 cần được lắp trên thanh DIN trong tủ điện kín, có khoảng cách thông gió, tránh nguồn nhiệt cao. Khi bố trí trong tủ:
  • Không đặt sát các thiết bị tỏa nhiệt lớn (biến tần, khởi động mềm, điện trở xả) nếu không có vách ngăn hoặc khe thông gió.
  • Tuân thủ mật độ lắp đặt theo khuyến cáo của nhà sản xuất để tránh tăng nhiệt độ môi trường xung quanh aptomat vượt quá giới hạn cho phép.
  • Đảm bảo cấp bảo vệ IP của tủ phù hợp với môi trường (bụi, ẩm, hóa chất), tránh để aptomat tiếp xúc trực tiếp với hơi ẩm hoặc bụi dẫn điện.

  Nhiệt độ môi trường cao kéo dài có thể làm giảm khả năng chịu tải của aptomat, trong một số trường hợp cần áp dụng hệ số hiệu chỉnh dòng định mức hoặc tăng cấp dòng In so với tính toán lý thuyết.

• Tuân thủ tiêu chuẩn đấu nối: siết chặt đầu cốt đúng lực, sử dụng tiết diện dây phù hợp với dòng 32A để tránh phát nóng tại điểm tiếp xúc. Một số lưu ý chuyên môn:
  • Chọn tiết diện cáp phù hợp với dòng 32A và điều kiện lắp đặt (chôn trong ống, đi trên máng, trong tường…). Thông thường, cáp đồng 4 mm² hoặc 6 mm² được sử dụng cho nhánh 32A tùy theo tiêu chuẩn và phương pháp lắp đặt.
  • Không nhét hai dây có tiết diện lớn vào cùng một cực nếu nhà sản xuất không cho phép; khi cần phân nhánh nên dùng thanh cái phân phối (busbar) hoặc domino chuyên dụng.
  • Kiểm tra lại lực siết sau một thời gian vận hành, đặc biệt với các mạch có dòng lớn và chu kỳ đóng cắt nhiều, để tránh lỏng cốt gây phát nhiệt, cháy đen đầu cực.

Việc hiểu rõ đặc tính kỹ thuật, đường cong bảo vệ, khả năng cắt và phạm vi ứng dụng của aptomat Chint C32, đặc biệt là model aptomat Chint NXB 63 C32, giúp các kỹ sư, thợ điện và chủ đầu tư tối ưu thiết kế hệ thống CP 3 pha. Khi được lựa chọn đúng dòng, đúng số cực, đúng khả năng cắt và lắp đặt theo tiêu chuẩn, aptomat C32 không chỉ nâng cao độ an toàn điện mà còn góp phần giảm thiểu thời gian dừng máy, chi phí bảo trì, đồng thời tạo điều kiện thuận lợi cho việc mở rộng, nâng cấp hệ thống điện trong suốt vòng đời công trình.
