Vai trò của công tắc nguồn máy cắt nhôm trong hệ thống tủ điện

Công tắc nguồn máy cắt nhôm không chỉ là một thiết bị đóng cắt đơn thuần mà là “điểm nút” điều khiển và cô lập năng lượng trong toàn bộ hệ thống tủ điện của máy cắt nhôm. Về mặt kỹ thuật, công tắc này đảm nhiệm hai chức năng chính: chức năng vận hành (đóng cắt thường xuyên để khởi động – dừng máy) và chức năng an toàn (cô lập hoàn toàn nguồn điện khi bảo trì, sửa chữa, thay lưỡi cắt hoặc xử lý sự cố). Trong cấu trúc tủ điện, công tắc nguồn tủ điện máy cắt nhôm thường được bố trí ở mặt trước tủ, dạng tay gạt lớn hoặc núm xoay có khóa, có ký hiệu ON/OFF rõ ràng, màu sắc nổi bật (thường là đỏ – vàng) để thợ vận hành dễ nhận biết và thao tác trong mọi điều kiện ánh sáng.

Về mặt tiêu chuẩn, công tắc nguồn thường được lựa chọn theo các cấp bảo vệ và tiêu chuẩn như IEC 60947-3 (công tắc cách ly, công tắc tải), đảm bảo khả năng cách ly nhìn thấy được (visible isolation) và khoảng cách tiếp điểm đủ lớn để ngăn hồ quang duy trì. Điều này đặc biệt quan trọng với công tắc chính máy cắt nhôm vì máy thường làm việc trong môi trường có bụi nhôm, dầu bôi trơn, độ ẩm cao – các yếu tố dễ gây phóng điện bề mặt, rò rỉ điện và oxy hóa tiếp điểm nếu thiết bị không đạt cấp cách điện và cấp bảo vệ IP phù hợp.

Trong vận hành thực tế, công tắc nguồn máy cắt nhôm là điểm đầu vào cho toàn bộ mạch lực và mạch điều khiển. Khi công tắc ở trạng thái OFF, toàn bộ hệ thống phía sau – bao gồm MCCB/MCB, contactor, rơ le nhiệt, biến áp điều khiển, PLC (nếu có), mạch nút nhấn Start/Stop, mạch cảm biến hành trình – đều bị cô lập khỏi nguồn lưới. Điều này giúp kỹ thuật viên có thể yên tâm thao tác bên trong tủ điện hoặc trên thân máy mà không lo còn điện áp dư. Ở trạng thái ON, công tắc phải đảm bảo truyền tải ổn định dòng điện định mức và chịu được các xung dòng khởi động lớn của động cơ mà không gây sụt áp cục bộ, không phát nhiệt quá mức tại các điểm tiếp xúc.

Trong các xưởng sản xuất cửa nhôm, máy cắt nhôm thường sử dụng động cơ công suất từ 2.2kW đến 5.5kW, tương ứng với dòng định mức khoảng 5–12A ở điện áp 380–400V 3 pha, nhưng dòng khởi động có thể gấp 5–7 lần dòng định mức. Do đó, công tắc nguồn 3 pha máy cắt nhôm phải được chọn theo khả năng chịu dòng ngắn hạn và dòng khởi động (Icm, Icw) chứ không chỉ dựa trên dòng định mức In. Các thông số như AC-22A, AC-23A (theo IEC 60947-3) rất quan trọng, vì chúng phản ánh khả năng đóng cắt tải cảm (động cơ) và tải hỗn hợp có thành phần cảm kháng cao. Một công tắc chỉ phù hợp cấp AC-20A hoặc AC-21A có thể đủ cho tải thuần trở nhưng sẽ nhanh chóng hư hỏng khi đóng cắt động cơ công suất lớn.

Tiếp điểm của công tắc nguồn máy nhôm cần được thiết kế với vật liệu chịu hồ quang tốt (thường là hợp kim bạc – niken hoặc bạc – cadimi), có cơ cấu dập hồ quang bằng buồng dập, tấm ngăn hoặc nam châm thổi hồ quang. Khi đóng cắt dưới tải, đặc biệt là khi động cơ đang chạy hoặc có mô-men quán tính lớn, hồ quang sinh ra giữa các tiếp điểm có thể gây cháy xém, hàn dính tiếp điểm, làm tăng điện trở tiếp xúc và gây phát nhiệt cục bộ. Nếu công tắc không có khả năng dập hồ quang tốt, tuổi thọ cơ – điện sẽ giảm mạnh, dẫn đến hiện tượng chập chờn, mất pha, làm động cơ nóng, rung, giảm mô-men và thậm chí cháy cuộn dây.

Về phối hợp bảo vệ, công tắc nguồn máy cắt nhôm thường được lắp trước các thiết bị bảo vệ như MCCB, MCB, rơ le nhiệt, contactor. Công tắc đóng vai trò là thiết bị cách ly và đóng cắt thủ công, trong khi MCCB/MCB chịu trách nhiệm bảo vệ ngắn mạch và quá tải, rơ le nhiệt bảo vệ quá tải lâu dài cho động cơ, contactor đảm nhiệm đóng cắt thường xuyên theo tín hiệu điều khiển. Để đảm bảo phối hợp bảo vệ chọn lọc, cần tính toán sao cho khi xảy ra sự cố ở động cơ hoặc mạch nhánh, thiết bị bảo vệ gần điểm sự cố nhất sẽ tác động trước, tránh làm ngắt toàn bộ hệ thống không cần thiết.

Nếu lựa chọn công tắc nguồn không phù hợp, có thể phát sinh các hiện tượng:

• Tiếp điểm quá nóng, đổi màu, cháy xém do dòng làm việc và dòng khởi động vượt quá khả năng chịu tải.
• Hồ quang kéo dài khi cắt tải, gây hàn dính tiếp điểm, làm công tắc kẹt ở trạng thái ON hoặc OFF.
• Sụt áp tại điểm nối, làm giảm mô-men khởi động của động cơ, gây rung, kêu, khó khởi động khi tải nặng.
• Gây nhiễu cho các thiết bị điều khiển, làm PLC, biến tần (nếu có) báo lỗi hoặc reset ngẫu nhiên.

Trong thiết kế tủ điện cho máy cắt nhôm, việc lựa chọn đúng loại công tắc chính máy cắt nhôm cần dựa trên các tiêu chí kỹ thuật sau:

• Dòng định mức (In) và khả năng chịu dòng khởi động: chọn In lớn hơn dòng định mức động cơ và toàn bộ tải đi kèm, có dự phòng 20–30%, đồng thời kiểm tra khả năng chịu dòng khởi động và dòng ngắn mạch.
• Cấp sử dụng (AC-22A, AC-23A): ưu tiên cấp AC-23A cho tải động cơ, vì cấp này được thiết kế chuyên cho đóng cắt tải cảm kháng cao.
• Điện áp cách điện định mức (Ui) và điện áp chịu xung (Uimp): đảm bảo phù hợp với hệ thống 3 pha 380–400V, có biên độ chịu xung đủ lớn để chống lại quá áp đột biến.
• Cấp bảo vệ IP: với môi trường bụi nhôm, nên chọn IP54 trở lên cho phần tay gạt ngoài tủ, tránh bụi và hơi ẩm xâm nhập gây oxy hóa và rò rỉ điện.
• Khả năng khóa liên động (padlock, interlock): cho phép khóa tay gạt ở vị trí OFF khi bảo trì, kết hợp liên động cơ khí với cửa tủ để khi cửa mở thì công tắc bắt buộc ở trạng thái OFF.
• Tuổi thọ cơ – điện: số lần đóng cắt cơ khí và điện phải đủ lớn cho chu kỳ vận hành của máy, đặc biệt với các xưởng sản xuất liên tục 2–3 ca/ngày.

Về bố trí trong tủ điện, công tắc nguồn tủ điện máy cắt nhôm thường được lắp trên cánh tủ (door mounting) hoặc trên thanh ray trong tủ kết hợp với trục nối ra tay gạt ngoài. Cách bố trí này giúp:

• Thao tác đóng cắt nhanh, không cần mở cửa tủ.
• Giảm nguy cơ chạm vào phần mang điện khi vận hành.
• Dễ dàng quan sát trạng thái ON/OFF từ xa.

Khi tích hợp với các thiết bị bảo vệ như MCCB, MCB, rơ le nhiệt, contactor, công tắc nguồn 3 pha máy cắt nhôm cần được đấu nối sao cho:

• Công tắc nằm ở vị trí đầu nguồn, trước MCCB/MCB, để khi OFF thì toàn bộ thiết bị phía sau đều mất điện.
• Dây dẫn từ công tắc đến MCCB/MCB phải có tiết diện phù hợp, siết chặt đúng lực, tránh phát nhiệt tại đầu cos.
• Đảm bảo thứ tự pha đúng, tránh đảo pha gây quay ngược động cơ, ảnh hưởng đến chất lượng cắt nhôm.

Trong các dây chuyền gia công nhôm hiện đại, nơi máy cắt nhôm có thể tích hợp với băng tải, máy đột dập, máy ép góc, công tắc nguồn máy nhôm còn đóng vai trò là điểm cô lập chung cho cả cụm thiết bị. Khi cần dừng khẩn cấp để xử lý sự cố cơ khí hoặc an toàn lao động, việc thao tác một tay gạt duy nhất để cắt toàn bộ nguồn 3 pha giúp giảm đáng kể thời gian phản ứng và hạn chế rủi ro cho người vận hành. Kết hợp với nút dừng khẩn (Emergency Stop) trong mạch điều khiển, công tắc nguồn tạo thành lớp bảo vệ an toàn đa tầng cho hệ thống.

Nhìn từ góc độ độ bền động cơ và độ ổn định của dây chuyền, một công tắc chính máy cắt nhôm được chọn đúng thông số và lắp đặt chuẩn kỹ thuật sẽ giúp:

• Giảm hiện tượng sụt áp và mất cân bằng pha, từ đó giảm dòng không đối xứng trong cuộn dây động cơ.
• Hạn chế phát nhiệt tại điểm nối, tránh làm lão hóa cách điện dây dẫn và thiết bị lân cận.
• Đảm bảo động cơ khởi động êm, ít rung, ít gây sốc cơ khí cho lưỡi cắt và trục cắt.
• Kéo dài tuổi thọ ổ bi, trục, lưỡi cắt do mô-men khởi động ổn định, không giật cục.

Về mặt bảo trì, công tắc nguồn cần được kiểm tra định kỳ:

• Siết lại các đầu nối, kiểm tra dấu hiệu nóng, cháy xém, đổi màu tại chân tiếp điểm.
• Vệ sinh bụi nhôm, dầu mỡ bám quanh tay gạt và lỗ xuyên trục để tránh kẹt cơ khí.
• Kiểm tra hành trình đóng cắt, độ “chắc tay” khi gạt, tránh tình trạng gạt không dứt khoát gây hồ quang kéo dài.

Khi nâng cấp hoặc thay thế tủ điện cho máy cắt nhôm, việc đánh giá lại công suất động cơ, chế độ làm việc (liên tục, gián đoạn, khởi động nhiều lần trong ngày), môi trường lắp đặt và yêu cầu an toàn của xưởng là cơ sở để lựa chọn lại công tắc nguồn máy cắt nhôm phù hợp. Một thiết bị được chọn đúng chuẩn, lắp đặt đúng kỹ thuật và bảo trì đúng quy trình sẽ góp phần quan trọng vào việc đảm bảo an toàn điện, nâng cao độ tin cậy và hiệu suất của toàn bộ dây chuyền gia công nhôm.

Cấu tạo và nguyên lý hoạt động của công tắc nguồn tủ điện máy cắt nhôm

Công tắc nguồn tủ điện máy cắt nhôm là phần tử điều khiển – cách ly quan trọng nhất trong tủ điện cấp nguồn cho máy cắt nhôm, thường được xếp vào nhóm công tắc dao cách ly (isolator switch) hoặc công tắc chuyển mạch dạng rotary (rotary cam switch) chuyên dùng cho mạch lực 3 pha. Về bản chất, đây là thiết bị vừa đảm nhiệm chức năng đóng cắt nguồn tổng, vừa đảm bảo khoảng cách cách điện và khả năng chịu quá áp, quá dòng trong phạm vi định mức của hệ thống.

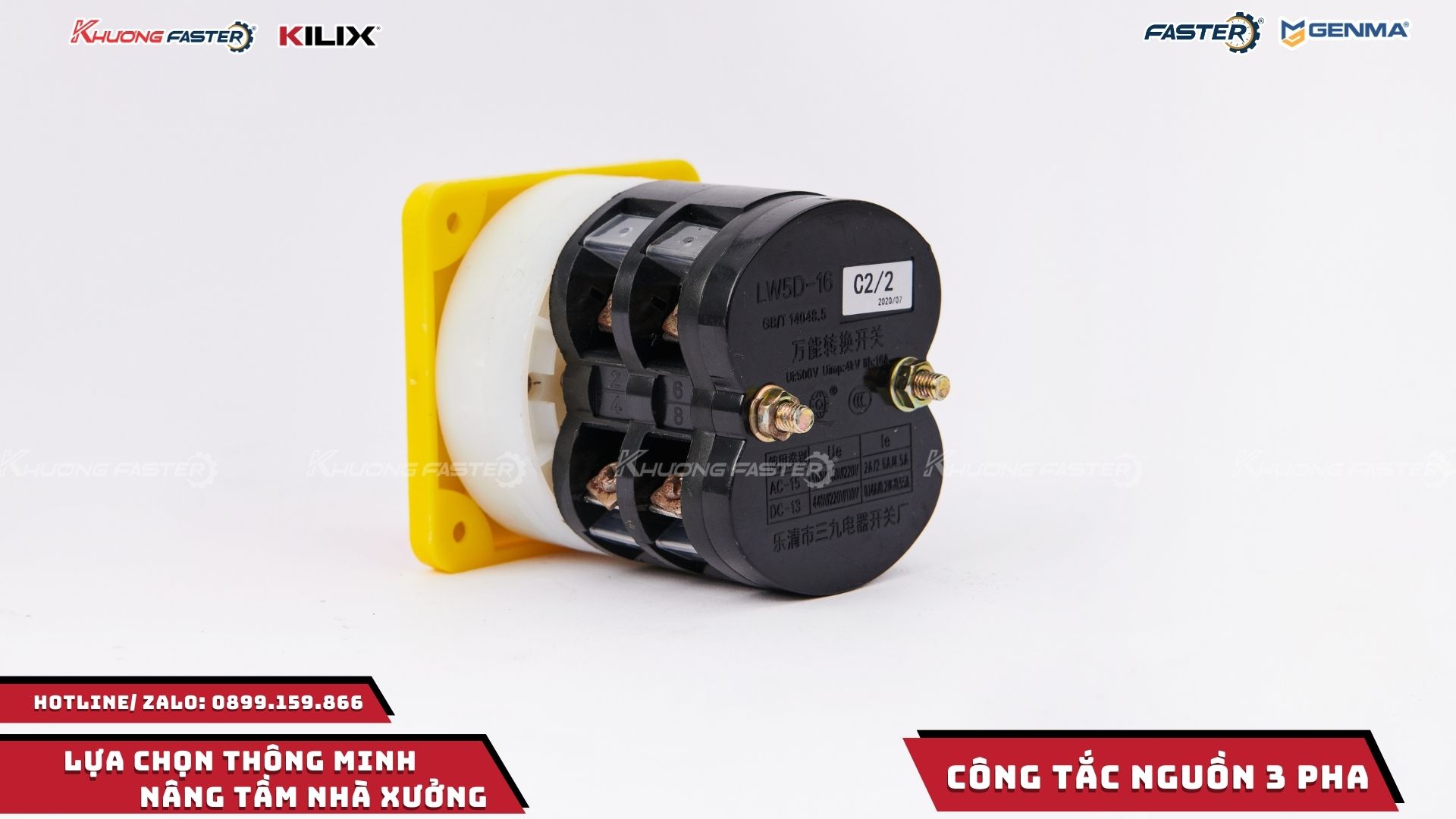

Cấu tạo cơ bản của công tắc nguồn 3 pha máy cắt nhôm gồm các khối chính: thân cách điện, cụm tiếp điểm động – tĩnh, cơ cấu truyền động cơ khí và hệ thống đầu nối – kẹp dây. Thân cách điện thường được chế tạo từ nhựa kỹ thuật chịu nhiệt, chịu va đập (như polycarbonate, ABS, PA66 gia cường sợi thủy tinh) hoặc vật liệu bakelite ép nóng, có độ bền điện môi cao, hạn chế phóng điện bề mặt. Hình dạng thân được tối ưu để tạo khoảng cách rò (creepage distance) và khoảng cách không khí (clearance) phù hợp với cấp điện áp sử dụng, thường là 380–415 V AC cho hệ thống 3 pha trong xưởng sản xuất.

Cụm tiếp điểm động – tĩnh là phần quyết định khả năng mang dòng và tuổi thọ điện của công tắc nguồn máy cắt nhôm. Tiếp điểm thường làm từ hợp kim đồng hoặc đồng thau, bề mặt được mạ bạc hoặc hợp kim bạc – niken nhằm giảm điện trở tiếp xúc, tăng khả năng chịu hồ quang và chống oxy hóa. Cấu trúc tiếp điểm có thể là dạng cầu, dạng ngón hoặc dạng bản phẳng, được bố trí sao cho khi đóng mạch, diện tích tiếp xúc thực tế lớn nhất có thể, đồng thời lực ép tiếp điểm đủ cao để hạn chế phát nhiệt cục bộ. Một số thiết kế sử dụng lò xo nén hoặc cơ cấu cam để tạo lực ép ổn định, không phụ thuộc nhiều vào độ mòn cơ khí theo thời gian.

Cơ cấu truyền động của công tắc thường là dạng trục xoay (rotary shaft) kết hợp tay gạt hoặc núm xoay gắn ở mặt tủ. Khi người vận hành xoay tay gạt từ vị trí OFF sang ON, trục xoay sẽ đồng thời tác động lên các cam hoặc cần gạt bên trong, ép các tiếp điểm động tiếp xúc với tiếp điểm tĩnh trên cả ba pha. Cơ chế này đảm bảo đóng mạch đồng thời, tránh hiện tượng đóng lệch pha gây mất pha hoặc mất cân bằng tải cho động cơ máy cắt nhôm. Ở trạng thái OFF, trục xoay kéo các tiếp điểm động rời xa tiếp điểm tĩnh, tạo khoảng hở không khí đủ lớn để cách ly an toàn, giảm nguy cơ phóng điện khi có quá áp đột biến.

Đối với các dòng công tắc nguồn tủ điện máy cắt nhôm chuyên dụng, nhà sản xuất thường tối ưu thêm hình dạng và vật liệu của buồng dập hồ quang (arc chamber). Khi đóng cắt dưới tải, đặc biệt là khi cắt, hồ quang điện sẽ hình thành giữa tiếp điểm động và tĩnh. Buồng dập hồ quang có thể sử dụng các vách ngăn bằng vật liệu chịu nhiệt, hoặc các tấm thép xẻ rãnh để kéo dài và chia nhỏ hồ quang, giúp nó nhanh chóng bị dập tắt. Điều này không chỉ bảo vệ bề mặt tiếp điểm khỏi bị cháy xém mà còn giảm nguy cơ gây nhiễu điện từ và hư hỏng các linh kiện khác trong tủ điện.

Nguyên lý hoạt động của công tắc nguồn 3 pha máy cắt nhôm tập trung vào khả năng đóng cắt an toàn trong phạm vi dòng điện định mức. Khi ở trạng thái ON, tiếp điểm phải đảm bảo:

• Điện trở tiếp xúc rất nhỏ để hạn chế tổn hao công suất và phát nhiệt.
• Khả năng chịu được dòng khởi động của động cơ máy cắt nhôm, thường cao hơn nhiều lần so với dòng làm việc danh định.
• Độ ổn định cơ học trước rung động, va đập trong môi trường xưởng.

Để đạt được các yêu cầu này, bề mặt tiếp điểm được gia công nhẵn, mạ lớp kim loại quý, đồng thời lực ép tiếp điểm được tính toán sao cho vừa đủ lớn để giảm điện trở tiếp xúc, nhưng không gây biến dạng dẻo quá mức làm giảm tuổi thọ cơ khí. Trong quá trình vận hành lâu dài, nếu tiếp điểm bị oxy hóa hoặc bám bẩn, điện trở tiếp xúc sẽ tăng, dẫn đến phát nhiệt. Vì vậy, nhiều loại công tắc cho phép tháo lắp, kiểm tra và vệ sinh định kỳ, đặc biệt trong môi trường có bụi nhôm, dầu cắt hoặc hơi ẩm.

Một số dòng công tắc nguồn máy cắt nhôm cao cấp tích hợp cơ cấu khóa liên động cơ khí (mechanical interlock) cho phép gắn ổ khóa ngay trên tay gạt hoặc trên nắp che trục xoay. Khi tay gạt ở vị trí OFF, người bảo trì có thể cắm khóa và khóa tay gạt lại, ngăn không cho bất kỳ ai vô tình xoay sang vị trí ON. Cơ chế này là một phần quan trọng trong quy trình an toàn Lockout/Tagout (LOTO), giúp đảm bảo rằng trong suốt thời gian bảo trì, nguồn điện cấp cho máy cắt nhôm được cách ly hoàn toàn và không thể bị đóng lại một cách vô ý.

Trong môi trường xưởng sản xuất có nhiều công nhân và nhiều máy cắt nhôm hoạt động song song, việc áp dụng LOTO với sự hỗ trợ của công tắc nguồn tủ điện máy cắt nhôm có khóa liên động giúp giảm thiểu rủi ro tai nạn điện và tai nạn cơ khí. Khi kết hợp với thẻ cảnh báo (tag) ghi rõ tên người phụ trách, thời gian bảo trì và nội dung công việc, hệ thống trở nên minh bạch, dễ kiểm soát, tránh trường hợp hai nhóm công nhân thao tác chồng chéo trên cùng một thiết bị.

Về mặt lắp đặt, công tắc nguồn thường được bố trí ở vị trí dễ quan sát và dễ thao tác trên cánh tủ hoặc ngay cạnh tủ điện máy cắt nhôm. Tay gạt có thể là loại gắn trực tiếp trên thân công tắc (front operated) hoặc loại truyền động qua trục nối dài để đưa tay gạt ra mặt cửa tủ (door-mounted handle). Thiết kế này cho phép người vận hành cắt nguồn mà không cần mở cửa tủ, tăng mức độ an toàn vì tránh tiếp xúc trực tiếp với các phần tử mang điện bên trong.

Hệ thống kẹp dây và chân đấu nối của công tắc nguồn 3 pha máy cắt nhôm được thiết kế để chịu được dòng điện lớn, thường sử dụng vít siết kết hợp bản cực ép dây, hoặc dạng clamp lò xo cho phép bám chặt lõi dẫn. Tiết diện dây dẫn phải phù hợp với dòng định mức của công tắc, nếu không sẽ gây phát nhiệt tại điểm đấu nối, dẫn đến cháy sém, oxy hóa và có thể gây cháy tủ điện. Trong thực tế, kỹ thuật viên thường chọn tiết diện dây lớn hơn một bậc so với yêu cầu tối thiểu, đặc biệt với các máy cắt nhôm công suất lớn, làm việc liên tục trong ca dài.

Về phân loại, công tắc nguồn tủ điện máy cắt nhôm có thể chia theo:

• Dòng định mức: 20 A, 32 A, 40 A, 63 A, 100 A… tùy công suất động cơ và số lượng tải phụ.
• Cấp bảo vệ cơ khí: IP40, IP54, IP65… quyết định khả năng chống bụi, chống nước, phù hợp với môi trường có bụi nhôm, dầu tưới nguội.
• Kiểu thao tác: tay gạt vuông, tay gạt tròn, núm xoay có khóa, hoặc tay gạt có màu sắc phân biệt (đỏ – vàng) cho chức năng emergency-off.

Trong các ứng dụng máy cắt nhôm, công tắc nguồn thường được kết hợp với các thiết bị bảo vệ khác như aptomat (MCB/MCCB), rơ le nhiệt, contactor khởi động động cơ. Công tắc nguồn đóng vai trò điểm cách ly cơ khí – điện cuối cùng, cho phép tách toàn bộ phần còn lại của tủ điện ra khỏi lưới điện. Khi cần bảo trì sâu, kỹ thuật viên sẽ:

• Ngắt aptomat tổng hoặc cầu dao chính ở tủ phân phối.
• Đưa công tắc nguồn máy cắt nhôm về vị trí OFF và khóa LOTO nếu có.
• Kiểm tra không còn điện bằng bút thử hoặc đồng hồ đo.
• Tiến hành công việc trên máy và tủ điện.

Nhờ cấu tạo có khoảng hở tiếp điểm rõ ràng, nhiều loại công tắc dao cách ly cho phép quan sát trực tiếp trạng thái tiếp điểm (visible isolation) hoặc ít nhất là trạng thái cơ khí của trục xoay, giúp người vận hành yên tâm hơn về mức độ cách ly. Một số thiết kế còn có thêm tiếp điểm phụ (auxiliary contacts) để đưa tín hiệu trạng thái ON/OFF về PLC, đèn báo hoặc hệ thống giám sát trung tâm, hỗ trợ quản lý vận hành nhiều máy cắt nhôm trong cùng một dây chuyền.

Tóm lại, cấu tạo và nguyên lý hoạt động của công tắc nguồn tủ điện máy cắt nhôm xoay quanh ba yếu tố chính: khả năng cách ly an toàn, khả năng đóng cắt dưới tải định mức và khả năng tích hợp vào quy trình an toàn LOTO. Việc lựa chọn đúng chủng loại, đúng dòng định mức, lắp đặt và bảo trì đúng kỹ thuật sẽ quyết định độ tin cậy của toàn bộ hệ thống cấp nguồn cho máy cắt nhôm, đồng thời giảm thiểu tối đa rủi ro về điện và an toàn lao động trong xưởng sản xuất.

Thông số kỹ thuật quan trọng của công tắc chính máy cắt nhôm

Khi lựa chọn công tắc chính máy cắt nhôm, ngoài việc xem xét tên dòng và điện áp ghi trên nhãn, cần phân tích sâu hơn các tham số điện – cơ – môi trường để đảm bảo độ tin cậy lâu dài, an toàn cho người vận hành và phù hợp với đặc tính tải động cơ. Việc chọn sai công tắc có thể dẫn đến hiện tượng quá nhiệt, hàn dính tiếp điểm, sụt áp, làm ngừng máy đột ngột hoặc thậm chí gây cháy nổ trong tủ điện.

Về cơ bản, công tắc nguồn máy nhôm cho động cơ 3 pha phải được xem xét đồng thời các nhóm thông số sau:

• Thông số định mức: dòng định mức (In), điện áp làm việc (Ue), điện áp cách điện (Ui), tần số.
• Thông số chịu quá tải và ngắn mạch: khả năng chịu dòng khởi động, dòng ngắn hạn, khả năng đóng cắt theo các hạng AC-22A, AC-23A.
• Thông số cơ khí – môi trường: cấp bảo vệ IP, tuổi thọ cơ khí, vật liệu tiếp điểm, dạng tay gạt, điều kiện lắp đặt.
• Thông số tiêu chuẩn và an toàn: tiêu chuẩn IEC/EN 60947-3, khả năng cách ly, khoảng cách rò và phóng điện.

Đối với công tắc nguồn máy nhôm dùng cho động cơ 3 pha, dòng định mức thường nằm trong dải 20A–63A, nhưng khi tính toán thực tế cần xét đến:

• Công suất động cơ (kW hoặc HP): từ đó suy ra dòng làm việc danh định theo điện áp lưới 3 pha 380–415V.
• Hệ số công suất cosφ và hiệu suất η: động cơ có cosφ thấp sẽ kéo theo dòng lớn hơn, cần chọn In cao hơn tương ứng.
• Hệ số dự phòng (k): thường chọn k ≈ 1,2–1,5 để bù cho điều kiện làm việc nặng, nhiệt độ môi trường cao, thông gió kém trong tủ.

Ví dụ, với động cơ 3 pha 5,5 kW, cosφ ≈ 0,8, η ≈ 0,9, dòng danh định khoảng 11–12A; khi nhân hệ số dự phòng có thể lên 14–16A. Khi đó, lựa chọn công tắc In 25A hoặc 32A sẽ an toàn hơn so với loại 16A, đặc biệt trong môi trường sản xuất liên tục.

Công tắc nguồn 3 pha máy cắt nhôm cần có khả năng chịu được dòng khởi động gấp 5–7 lần dòng định mức của động cơ trong thời gian ngắn mà không bị hàn dính tiếp điểm. Động cơ không đồng bộ rôto lồng sóc thường có dòng khởi động rất lớn trong vài chu kỳ đầu, nếu tiếp điểm và cơ cấu lò xo ép tiếp điểm không đủ cứng, bề mặt tiếp xúc sẽ bị nóng cục bộ, gây cháy xém, tăng điện trở tiếp xúc và giảm tuổi thọ.

Vì vậy, khi đọc catalogue, ngoài In cần chú ý:

• Icm, Icw – khả năng chịu dòng ngắn hạn và dòng đỉnh trong thời gian vài chu kỳ đến vài giây.
• Danh mục sử dụng AC-23A – thể hiện công tắc được thiết kế chuyên cho tải động cơ, có khả năng đóng cắt dòng cao với hệ số công suất thấp.
• Khả năng đóng cắt dưới tải – số lần đóng cắt danh định ở dòng tải định mức mà vẫn đảm bảo không vượt quá giới hạn nhiệt độ cho phép.

Điện áp làm việc phổ biến là 380–415V AC, tần số 50Hz, phù hợp với lưới 3 pha công nghiệp tại Việt Nam. Tuy nhiên, điện áp cách điện (Ui) thường được thiết kế cao hơn nhiều, ví dụ 690V AC, nhằm:

• Tăng khả năng chịu quá áp tạm thời do dao động lưới, đóng cắt tải cảm ứng.
• Chống lại xung sét lan truyền trên đường dây, đặc biệt ở các nhà xưởng có đường cấp điện dài.
• Đảm bảo khoảng cách rò và khoảng cách phóng điện giữa các cực, giữa cực với vỏ đạt yêu cầu an toàn.

Số cực của công tắc nguồn tủ điện máy cắt nhôm thường là 3P hoặc 4P. Lựa chọn 3P hay 4P phụ thuộc vào sơ đồ nối đất và yêu cầu an toàn:

• 3P: chỉ cắt 3 dây pha L1, L2, L3; dây trung tính N được nối trực tiếp. Phù hợp hệ thống TN-S, TN-C-S khi không yêu cầu cô lập hoàn toàn trung tính.
• 4P: cắt đồng thời cả 3 pha và dây trung tính; dùng khi cần cô lập hoàn toàn thiết bị khỏi lưới, hoặc trong hệ thống mà trung tính có thể mang dòng không cân bằng lớn, dòng hài, hoặc yêu cầu bảo trì an toàn tuyệt đối.

Khả năng đóng cắt AC-22A / AC-23A là một trong những thông số cốt lõi. Theo IEC/EN 60947-3:

• AC-22A: dùng cho tải hỗn hợp (tải trở + tải cảm), ví dụ vừa cấp cho động cơ, vừa cấp cho mạch sưởi, đèn, biến áp nhỏ.
• AC-23A: dùng cho tải động cơ nặng, dòng khởi động cao, đóng cắt thường xuyên dưới tải; đây là hạng mục nên ưu tiên cho máy cắt nhôm vì động cơ thường khởi động – dừng nhiều lần trong ca sản xuất.

Cấp bảo vệ IP20–IP65 được lựa chọn dựa trên vị trí lắp đặt và môi trường làm việc:

• IP20: thường dùng khi công tắc lắp trong tủ điện kín, đặt trong nhà xưởng khô ráo, ít bụi. IP20 bảo vệ chống chạm tay trực tiếp vào phần mang điện nhưng không chống nước.
• IP54–IP65: dùng khi công tắc gắn ngoài mặt tủ, gần khu vực gia công nhôm có bụi, phoi, dầu làm mát, hoặc có khả năng bị nước bắn. IP65 cho phép chống bụi hoàn toàn và chống tia nước áp lực thấp.

Vật liệu tiếp điểm là yếu tố quyết định đến độ bền điện và độ ổn định điện trở tiếp xúc. Các loại tiếp điểm mạ bạc hoặc hợp kim AgSnO2 (bạc – oxit thiếc) thường được sử dụng vì:

• Độ dẫn điện cao, giảm tổn hao và phát nhiệt tại điểm tiếp xúc.
• Khả năng chống hàn dính tốt hơn so với đồng trần khi đóng cắt dòng lớn.
• Chống oxy hóa, hạn chế tăng điện trở tiếp xúc theo thời gian, đặc biệt trong môi trường ẩm hoặc có hơi dầu.

Tuổi thọ cơ khí ≥ 100.000 lần thao tác cho thấy cơ cấu tay gạt, trục quay, lò xo và chốt khóa được thiết kế đủ bền cho vận hành thường xuyên. Trong thực tế, với máy cắt nhôm hoạt động 2–3 ca/ngày, mỗi ca có thể thao tác công tắc vài chục lần, tuổi thọ này đảm bảo sử dụng nhiều năm mà không cần thay thế nếu được lắp đặt và vận hành đúng cách.

Tiêu chuẩn IEC/EN 60947-3 là tiêu chuẩn chuyên cho công tắc cách ly, công tắc tải. Khi công tắc được ghi rõ là “disconnector” hoặc “isolator” theo tiêu chuẩn này, nghĩa là:

• Khi ở trạng thái OFF, khoảng cách tiếp điểm đảm bảo khả năng cách ly an toàn, có thể dùng làm điểm cắt để bảo trì.
• Đáp ứng các thử nghiệm về chịu điện áp xung, chịu nhiệt, chịu dòng ngắn mạch theo cấp sử dụng đã công bố.
• Có ký hiệu và vị trí tay gạt rõ ràng, tránh nhầm lẫn trạng thái ON/OFF trong quá trình vận hành.

Trong thiết kế tủ điện cho máy cắt nhôm, công tắc nguồn tủ điện máy cắt nhôm thường được bố trí ở vị trí dễ quan sát, có tay gạt lớn, màu sắc nổi bật (đỏ – vàng) để người vận hành có thể nhanh chóng cô lập nguồn khi cần dừng khẩn cấp hoặc bảo trì. Một số điểm kỹ thuật nên lưu ý thêm khi lựa chọn:

• Khả năng khóa bằng ổ khóa (padlock) ở vị trí OFF để đảm bảo an toàn khi bảo trì.
• Khả năng gắn trên thanh DIN hoặc gắn mặt tủ, phù hợp với không gian tủ điện hiện hữu.
• Nhiệt độ môi trường làm việc cho phép (thường -5°C đến +40°C) và độ cao lắp đặt, vì các yếu tố này ảnh hưởng đến khả năng mang dòng liên tục.

Khi tổng hợp các yếu tố trên, việc chọn công tắc nguồn 3 pha máy cắt nhôm không chỉ dừng ở việc “đủ Ampe” mà cần đảm bảo:

• Dòng định mức In có dự phòng hợp lý so với dòng động cơ.
• Khả năng đóng cắt AC-23A phù hợp tải động cơ khởi động nặng.
• Cấp bảo vệ IP tương thích môi trường bụi, ẩm, dầu của xưởng gia công nhôm.
• Tiêu chuẩn IEC/EN 60947-3 và khả năng cách ly an toàn khi OFF.
• Vật liệu tiếp điểm chất lượng cao, tuổi thọ cơ khí lớn, giảm chi phí bảo trì và dừng máy ngoài kế hoạch.

Bảng thông số kỹ thuật tham khảo cho công tắc nguồn máy cắt nhôm

Tiêu chí lựa chọn công tắc nguồn 3 pha máy cắt nhôm cho xưởng sản xuất

Đối với các dây chuyền gia công nhôm công nghiệp, công tắc nguồn 3 pha máy cắt nhôm không chỉ là thiết bị đóng cắt đơn thuần mà còn là một phần của hệ thống an toàn điện và quản lý năng lượng. Việc lựa chọn sai có thể dẫn đến cháy tiếp điểm, sụt áp, nhảy bảo vệ liên tục hoặc nguy cơ mất an toàn cho người vận hành. Vì vậy, cần tiếp cận theo hướng kỹ thuật hệ thống, dựa trên đặc tính tải, điều kiện môi trường và tiêu chuẩn an toàn áp dụng tại xưởng.

Bước đầu tiên là xác định chính xác công suất định mức và dòng làm việc của động cơ máy cắt nhôm. Cần phân biệt:

• Công suất cơ (kW) của động cơ ghi trên nhãn.
• Điện áp danh định (thường 380/400/415 V – 3 pha, 50 Hz).
• Dòng định mức (In) ở chế độ làm việc liên tục.
• Kiểu khởi động: khởi động trực tiếp DOL, sao – tam giác, hay qua biến tần/soft-starter.

Với khởi động trực tiếp, dòng khởi động có thể đạt 6–8 lần dòng định mức, trong khi khởi động sao – tam giác thường giảm còn khoảng 2–3 lần. Điều này ảnh hưởng trực tiếp đến khả năng chịu quá tải tức thời và cấp sử dụng (utilization category) của công tắc nguồn máy cắt nhôm.

Về nguyên tắc, nên chọn công tắc có dòng định mức Ith hoặc Ie lớn hơn tối thiểu 20–30% so với dòng làm việc của động cơ. Hệ số dự phòng này nhằm bù cho:

• Gia tăng nhiệt độ môi trường trong tủ điện (thường cao hơn nhiệt độ phòng 10–20°C).
• Ảnh hưởng của bụi nhôm bám trên bề mặt làm giảm khả năng tản nhiệt.
• Khả năng mở rộng công suất trong tương lai (thay động cơ lớn hơn, tăng tải).
• Hao mòn tiếp điểm theo thời gian do đóng cắt thường xuyên.

Đối với công tắc nguồn tủ điện máy cắt nhôm lắp trên mặt tủ, yếu tố công thái học và an toàn vận hành rất quan trọng. Nên ưu tiên:

• Tay gạt lớn, dễ thao tác ngay cả khi đeo găng tay bảo hộ.
• Màu sắc nổi bật (đỏ – vàng) theo thông lệ thiết bị cách ly chính, giúp nhận diện nhanh trong tình huống khẩn cấp.
• Khả năng gắn khóa (padlock) ở vị trí OFF để thực hiện quy trình lockout/tagout khi bảo trì.
• Góc quay rõ ràng, có vị trí ON/OFF được đánh dấu, hạn chế nhầm lẫn.

Về mặt kỹ thuật, cần kiểm tra chi tiết các thông số sau của công tắc nguồn máy cắt nhôm:

• Khả năng chịu dòng ngắn mạch: phải phù hợp với cấp bảo vệ của MCCB/MCB trong tủ. Nếu MCCB có Icu/Ics cao (ví dụ 25 kA, 36 kA), công tắc phía trước hoặc phía sau phải có khả năng chịu được lực điện động và nhiệt phát sinh trong thời gian ngắn mạch cho đến khi MCCB cắt. Thông số cần xem là Icm, Icw hoặc khả năng phối hợp với thiết bị bảo vệ theo catalog của nhà sản xuất.
• Khả năng đóng cắt dưới tải theo cấp AC-23A khi điều khiển trực tiếp động cơ hoặc tải cảm ứng nặng. Cấp AC-23A thể hiện công tắc được thiết kế cho việc đóng cắt thường xuyên tải động cơ, có dòng khởi động cao và hệ số công suất thấp. Nếu chỉ chọn loại AC-21A (tải thuần trở) hoặc AC-22A (tải hỗn hợp), tiếp điểm có thể bị cháy nhanh khi đóng cắt máy cắt nhôm nhiều lần trong ngày.
• Vật liệu vỏ và tiếp điểm: vỏ nên là nhựa kỹ thuật hoặc polycarbonate chịu nhiệt, chịu va đập, có khả năng chống tia UV nếu lắp ở vị trí có ánh sáng trực tiếp. Tiếp điểm thường dùng hợp kim bạc hoặc bạc – niken, có lớp mạ chống oxy hóa, giúp giảm điện trở tiếp xúc và hạn chế phát nhiệt khi dòng lớn. Trong môi trường có bụi nhôm, cần ưu tiên loại có kết cấu kín, hạn chế bụi lọt vào buồng tiếp điểm.
• Cấp bảo vệ IP: với tủ điện máy cắt nhôm đặt trong xưởng có nhiều bụi và độ ẩm, nên chọn công tắc có cấp bảo vệ tối thiểu IP54 cho phần lộ ra ngoài, tốt hơn là IP65 nếu có nguy cơ nước bắn hoặc vệ sinh bằng vòi xịt.
• Kích thước lắp đặt tương thích với không gian bên trong tủ điện máy cắt nhôm: cần kiểm tra kích thước cắt lỗ mặt tủ, chiều sâu công tắc, khoảng cách an toàn với thanh cái, dây dẫn và các thiết bị khác. Việc bố trí không hợp lý có thể gây khó khăn cho đấu nối, tăng nguy cơ phóng điện bề mặt hoặc quá nhiệt cục bộ.
• Khả năng mở rộng như gắn phụ kiện tiếp điểm phụ (NO/NC) để phản hồi trạng thái về PLC, đèn báo; tay quay kéo dài cho các tủ sâu; trục nối cho trường hợp công tắc đặt sâu bên trong nhưng tay gạt ở mặt tủ. Khả năng mở rộng giúp dễ dàng nâng cấp hệ thống điều khiển và giám sát sau này.

Ngoài ra, cần xem xét tiêu chuẩn và chứng nhận mà công tắc đáp ứng, như IEC 60947-3 cho thiết bị đóng cắt và cách ly, cũng như các chứng nhận phù hợp với yêu cầu an toàn tại nhà máy (CE, CB, UL nếu cần). Điều này đảm bảo thiết bị đã được thử nghiệm về khả năng chịu quá áp, quá dòng, độ bền cơ – điện và tính năng cách ly an toàn.

Lưu ý khi phối hợp công tắc nguồn máy nhôm với thiết bị bảo vệ

Trong thiết kế tủ điện, công tắc nguồn máy nhôm phải được xem như một phần của chuỗi bảo vệ – điều khiển, không tách rời khỏi MCCB, MCB, contactor, relay nhiệt và các thiết bị bảo vệ khác. Cách bố trí công tắc trước hay sau MCCB phụ thuộc vào triết lý bảo vệ, quy trình vận hành và yêu cầu an toàn nội bộ của xưởng.

Khi sử dụng công tắc như thiết bị cách ly chính của tủ, thường bố trí công tắc nguồn 3 pha máy cắt nhôm ở phía trước MCCB. Cách bố trí này cho phép:

• Cô lập hoàn toàn tủ điện khỏi nguồn cấp khi bảo trì, sửa chữa.
• Thực hiện khóa liên động cơ khí hoặc khóa chìa để ngăn đóng điện ngoài ý muốn.
• Đảm bảo khoảng cách cách ly nhìn thấy (visible isolation) nếu dùng loại công tắc có chỉ thị vị trí tiếp điểm rõ ràng.

Trong trường hợp công tắc được dùng như công tắc chính máy cắt nhôm để đóng cắt thường xuyên, còn MCCB đảm nhiệm bảo vệ ngắn mạch và quá tải, công tắc có thể đặt sau MCCB. Khi đó, MCCB chịu trách nhiệm cắt trong các sự cố dòng lớn, còn công tắc tập trung vào nhiệm vụ vận hành hàng ngày. Cách phối hợp này giúp:

• Tối ưu tuổi thọ tiếp điểm công tắc do không phải chịu dòng ngắn mạch lớn.
• Giảm chi phí thay thế vì MCCB ít khi phải thao tác bằng tay, chủ yếu cắt khi có sự cố.
• Hạn chế thời gian dừng máy không cần thiết nhờ phân tách rõ chức năng bảo vệ và vận hành.

Khi phối hợp, cần chú ý đến khả năng chịu dòng ngắn mạch phối hợp giữa MCCB và công tắc. Một số nhà sản xuất cung cấp bảng phối hợp (coordination table) cho phép xác định cặp MCCB – công tắc phù hợp để đạt mức phối hợp loại 1 hoặc loại 2 theo IEC 60947-4-1. Mặc dù máy cắt nhôm thường dùng contactor cho điều khiển động cơ, nhưng công tắc nguồn vẫn phải đảm bảo không bị hư hỏng nguy hiểm sau khi MCCB cắt ngắn mạch.

Về mạch điều khiển, nên thiết kế sơ đồ trong đó trạng thái của công tắc nguồn tủ điện máy cắt nhôm được liên động với mạch điều khiển contactor. Một số nguyên tắc quan trọng:

• Khi công tắc ở vị trí OFF, mạch điều khiển phải bị ngắt hoàn toàn, không chỉ mạch lực. Điều này ngăn chặn trường hợp contactor vẫn giữ hoặc tự đóng lại khi nguồn được cấp lại đột ngột.
• Nên sử dụng tiếp điểm phụ của công tắc (NC hoặc NO) đưa vào chuỗi điều kiện cho cuộn dây contactor, đảm bảo chỉ khi công tắc ở vị trí ON thì contactor mới có thể đóng.
• Trong các hệ thống có PLC, trạng thái công tắc nên được giám sát để PLC có thể khóa lệnh chạy khi công tắc chưa ở vị trí cho phép.

Để tăng mức độ an toàn cho người vận hành, công tắc nguồn 3 pha máy cắt nhôm cần được gắn nhãn rõ ràng, bền với môi trường xưởng. Nội dung nhãn nên thể hiện:

• Chức năng: “Công tắc nguồn chính máy cắt nhôm”, “Main isolator”, hoặc ký hiệu tương đương theo quy chuẩn nội bộ.
• Cảnh báo điện áp: ví dụ “400 V – 3 pha”, biểu tượng cảnh báo điện áp nguy hiểm.
• Hướng thao tác ON/OFF, có thể kết hợp mũi tên hoặc ký hiệu I/O theo tiêu chuẩn.
• Mã số thiết bị trong sơ đồ điện để thuận tiện cho bảo trì, tra cứu tài liệu.

Trong môi trường có bụi nhôm, cần chú ý đến nguy cơ cháy nổ bụi nếu nồng độ bụi cao và có nguồn đánh lửa. Dù đa số xưởng cắt nhôm không đạt đến mức phân loại khu vực nguy hiểm như trong công nghiệp hóa chất, nhưng việc chọn công tắc nguồn máy cắt nhôm có kết cấu kín, tiếp điểm được bảo vệ tốt, hạn chế phát tia lửa ra ngoài vẫn là một lợi thế về an toàn.

Cuối cùng, nên xem xét yếu tố bảo trì và thay thế. Chọn các dòng công tắc phổ biến, có sẵn phụ tùng, phụ kiện trên thị trường giúp giảm thời gian dừng máy khi cần thay thế. Việc đồng bộ thương hiệu giữa công tắc, MCCB, contactor trong cùng tủ điện cũng giúp đơn giản hóa việc phối hợp bảo vệ và tra cứu thông số kỹ thuật.

Ứng dụng thực tế và khuyến nghị lắp đặt công tắc nguồn máy cắt nhôm

Trong thực tế sản xuất, công tắc nguồn máy cắt nhôm không chỉ đơn thuần là một thiết bị đóng cắt mà còn là phần tử quan trọng trong chuỗi bảo vệ, cô lập nguồn và đảm bảo an toàn cho toàn bộ hệ thống. Công tắc được ứng dụng cho nhiều dòng máy khác nhau như máy cắt nhôm 1 đầu, 2 đầu, máy cắt nhôm CNC, máy cắt nhôm cắt góc 45°/90°, máy cắt nhôm tự động có cấp phôi. Mỗi loại máy có đặc tính tải, chế độ làm việc và tần suất thao tác khác nhau, do đó công tắc nguồn máy nhôm cần được lựa chọn và tính toán dựa trên các thông số kỹ thuật cụ thể chứ không chỉ dựa vào công suất danh định ghi trên nhãn máy.

Với máy cắt nhôm 1 đầu công suất nhỏ đến trung bình (thường 2.2–4 kW, nguồn 1 pha hoặc 3 pha), có thể sử dụng công tắc nguồn dạng cầu dao cách ly hoặc công tắc chuyển mạch có cấp bảo vệ IP phù hợp với môi trường bụi nhôm. Tuy nhiên, với máy cắt nhôm 2 đầu công suất lớn (tổng công suất động cơ có thể từ 5.5–7.5 kW trở lên, làm việc liên tục theo ca), nên ưu tiên công tắc nguồn 3 pha máy cắt nhôm thuộc nhóm sử dụng AC-23A. Đây là cấp sử dụng dành cho tải cảm ứng nặng, mô-tơ có dòng khởi động cao, cho phép đóng cắt thường xuyên dưới tải mà vẫn đảm bảo tuổi thọ tiếp điểm. Việc chọn sai cấp sử dụng (ví dụ dùng AC-21A cho tải mô-tơ nặng) dễ dẫn đến hiện tượng cháy xém tiếp điểm, hàn dính, gây mất an toàn và dừng máy đột ngột.

Trong các dây chuyền gia công nhôm có tích hợp máy cắt nhôm CNC, công tắc nguồn thường được bố trí như một thiết bị cô lập chính (main isolator) cho toàn bộ tủ điều khiển. Ở đây, ngoài khả năng đóng cắt tải cảm ứng, công tắc cần đáp ứng thêm yêu cầu về khả năng chịu dòng ngắn mạch phối hợp với thiết bị bảo vệ (aptomat, MCCB) phía trước. Các nhà sản xuất thường công bố giá trị Icm, Icw (dòng chịu đựng trong thời gian ngắn) và người thiết kế tủ điện cần kiểm tra sự phù hợp với dòng ngắn mạch tính toán tại điểm lắp đặt. Điều này đặc biệt quan trọng trong các xưởng quy mô vừa và lớn, nơi nguồn cấp thường là 3 pha 380/400 V với công suất trạm biến áp tương đối lớn.

Đối với máy cắt nhôm góc hoặc máy cắt nhôm chuyên dụng cho hệ cửa, vách mặt dựng, tải mô-tơ thường có đặc tính khởi động lặp lại nhiều lần trong ngày, kèm theo các phụ tải phụ như bơm dầu, quạt làm mát, hệ thống kẹp phôi khí nén. Khi đó, công tắc chính máy cắt nhôm nên được chọn với dòng định mức dư dả (thường ≥ 1.25–1.4 lần dòng tính toán) để bù cho các đỉnh dòng khởi động và điều kiện môi trường làm việc nóng, bụi. Ngoài ra, nên ưu tiên loại có cơ cấu chỉ thị trạng thái rõ ràng (ON/OFF), có thể khóa bằng ổ khóa (padlock) ở vị trí OFF để phục vụ công tác bảo trì an toàn theo quy trình LOTO (Lockout/Tagout).

Khi lắp đặt công tắc nguồn tủ điện máy cắt nhôm, cần tuân thủ các nguyên tắc không chỉ về vị trí mà còn về phối hợp điện – cơ – an toàn lao động. Một số điểm quan trọng cần lưu ý:

• Bố trí ở độ cao phù hợp (thường 1.4–1.7 m tính từ sàn) để thao tác thuận tiện cho đa số người vận hành, tránh quá cao gây khó với, quá thấp dễ bị va đập cơ khí hoặc ngập nước trong môi trường ẩm ướt. Độ cao này cũng giúp người vận hành có thể nhanh chóng với tới công tắc trong tình huống khẩn cấp.
• Đảm bảo khoảng cách an toàn với các thiết bị sinh nhiệt như biến tần, khởi động từ, bộ nguồn xung. Nhiệt độ cao kéo dài có thể làm lão hóa nhựa cách điện, gioăng kín, làm giảm cấp bảo vệ IP của công tắc. Nên bố trí công tắc ở vùng có lưu thông không khí tốt, tránh đặt sát vách tủ nơi nhiệt tích tụ.
• Đấu nối dây dẫn đúng tiết diện, lựa chọn cáp theo dòng tải, chiều dài tuyến và điều kiện lắp đặt (trong máng cáp, ống, hay đi nổi). Đầu cos phải được ép bằng kìm chuyên dụng, bề mặt tiếp xúc sạch, không oxy hóa. Siết chặt đầu cos đúng lực giúp giảm điện trở tiếp xúc, tránh phát nhiệt cục bộ tại điểm đấu nối – nguyên nhân phổ biến gây cháy tủ điện.
• Kiểm tra mô-men siết theo khuyến cáo của nhà sản xuất công tắc. Nhiều kỹ thuật viên có thói quen “siết tay” theo cảm tính, dẫn đến hoặc siết chưa đủ chặt, hoặc siết quá lực làm hỏng ren, nứt vỡ thân nhựa. Việc sử dụng tua vít lực (torque screwdriver) hoặc cờ lê lực là cần thiết với các tủ điện công suất trung bình – lớn.
• Thử nghiệm đóng cắt không tải nhiều lần trước khi đưa vào vận hành chính thức. Quá trình này giúp kiểm tra độ trơn tru của cơ cấu truyền động, độ chắc chắn của tay gạt, sự đồng bộ giữa cơ cấu bên ngoài và tiếp điểm bên trong. Nếu phát hiện cảm giác kẹt, nặng bất thường hoặc tiếng kêu lạ, cần kiểm tra lại việc lắp đặt, căn chỉnh trục nối (shaft) và phụ kiện.

Bên cạnh các nguyên tắc cơ bản, trong môi trường xưởng gia công nhôm thường có bụi mịn, hơi dầu, đôi khi có độ ẩm cao, nên cấp bảo vệ cơ khí và môi trường của công tắc nguồn máy cắt nhôm cũng cần được xem xét. Với tủ đặt trong nhà xưởng kín, ít bụi, IP40–IP54 có thể đủ. Tuy nhiên, nếu tủ đặt gần khu vực cắt có phun dung dịch làm mát, hoặc gần cửa ra vào nơi có thể bị mưa tạt, nên cân nhắc công tắc có cấp bảo vệ IP65 trở lên, kèm nắp che hoặc tay gạt có gioăng kín.

Trong thiết kế tổng thể, công tắc nguồn 3 pha máy cắt nhôm thường được bố trí ở mặt cửa tủ, kết hợp với cơ cấu truyền động dạng trục nối từ thân công tắc gắn trên thanh DIN hoặc mặt sau tủ. Khi lắp đặt, cần đảm bảo:

• Trục nối không bị cong, vênh, tránh gây kẹt khi xoay tay gạt.
• Khoảng hở giữa tay gạt và mặt tủ đủ để thao tác, nhưng không quá lớn gây lọt bụi, nước.
• Cơ cấu khóa cửa tủ phải liên động với vị trí công tắc (chỉ mở cửa khi công tắc ở OFF, hoặc có dụng cụ chuyên dụng), nhằm tránh mở tủ khi vẫn còn điện.

Về mặt phối hợp bảo vệ, công tắc chính máy cắt nhôm thường không có chức năng bảo vệ quá dòng, ngắn mạch mà chỉ làm nhiệm vụ cách ly. Chức năng bảo vệ được đảm nhiệm bởi MCCB, MCB hoặc cầu chì phía trước. Tuy nhiên, khi chọn dòng định mức của công tắc, cần đảm bảo:

• Dòng định mức In của công tắc ≥ dòng định mức của thiết bị bảo vệ phía trước.
• Khả năng chịu dòng ngắn mạch của công tắc (Icm, Icw) phù hợp với khả năng cắt của MCCB/MCB và dòng ngắn mạch tính toán tại điểm lắp đặt.
• Đối với các máy có mô-tơ khởi động trực tiếp (DOL), nên tính đến hệ số khởi động 5–7 lần dòng định mức mô-tơ khi chọn thiết bị.

Trong vận hành hàng ngày, người thợ cần tuân thủ quy trình thao tác với công tắc nguồn máy nhôm để giảm ứng suất điện – cơ lên thiết bị:

• Không đóng cắt liên tục trong thời gian ngắn dưới tải nặng; nếu cần dừng máy tạm thời, nên sử dụng nút dừng trên mạch điều khiển, chỉ dùng công tắc chính để cô lập khi bảo trì hoặc kết thúc ca làm việc dài.
• Trước khi thao tác OFF công tắc chính, nên cho máy dừng hẳn chu trình cắt, tránh cắt nguồn đột ngột khi mô-tơ đang tải nặng.
• Định kỳ kiểm tra nhiệt độ tại các điểm đấu nối bằng camera nhiệt hoặc nhiệt kế hồng ngoại, đặc biệt ở các xưởng chạy 2–3 ca/ngày.

Việc lựa chọn đúng chủng loại, lắp đặt chuẩn kỹ thuật và vận hành theo quy trình giúp công tắc chính máy cắt nhôm phát huy tối đa vai trò bảo vệ và điều khiển, đồng thời nâng cao độ an toàn cho thợ vận hành, giảm thiểu rủi ro cháy nổ điện trong các xưởng gia công nhôm quy mô vừa và lớn. Khi được thiết kế và sử dụng đúng, công tắc nguồn còn góp phần kéo dài tuổi thọ cho toàn bộ hệ thống điện – điều khiển của máy, giảm thời gian dừng máy ngoài kế hoạch và chi phí bảo trì, sửa chữa.
