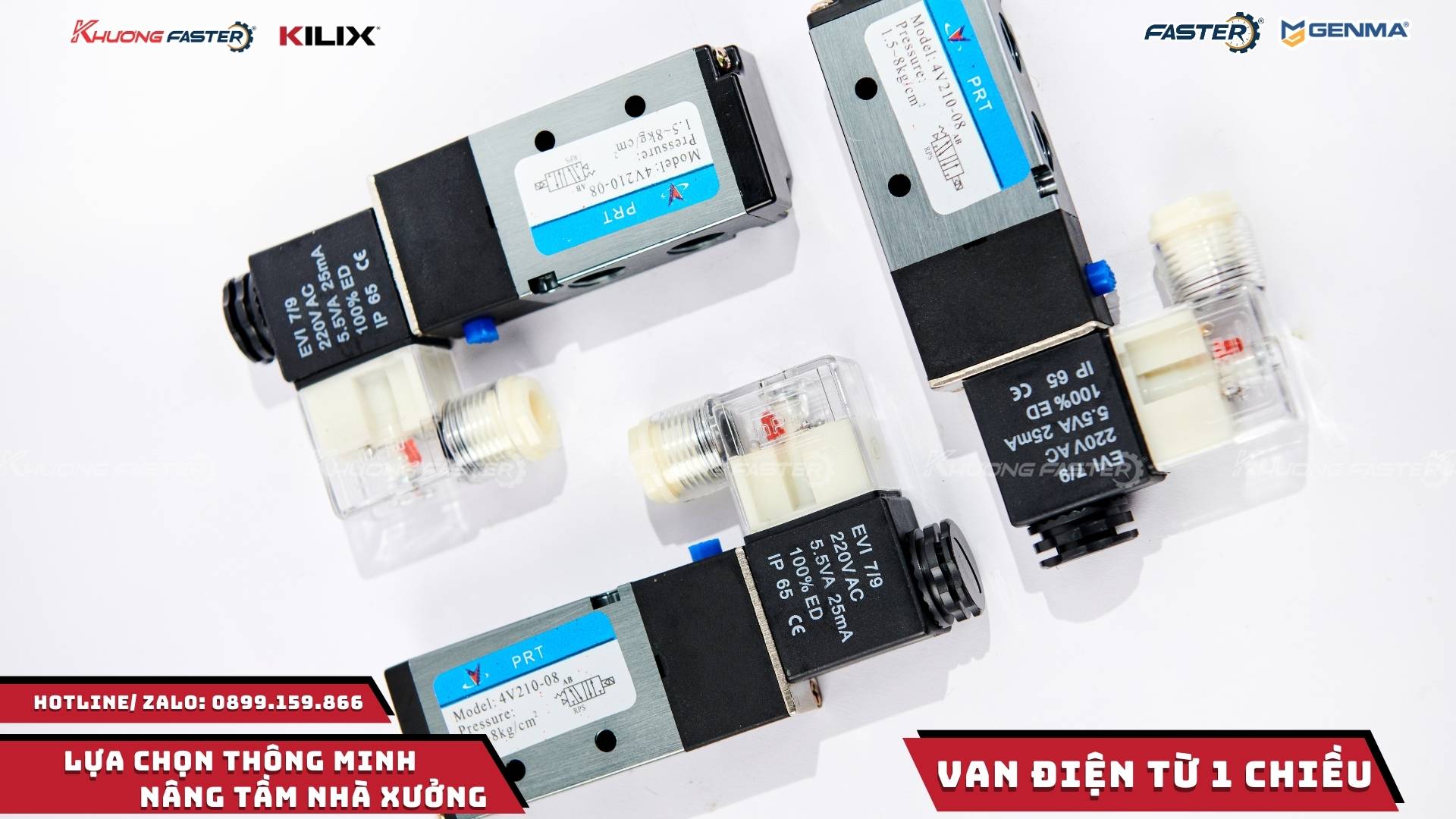

Khái niệm van điện từ 1 chiều trên máy cắt nhôm

Van điện từ 1 chiều trên máy cắt nhôm là một dạng van điện từ đơn được thiết kế để điều khiển hướng dòng khí nén hoặc dầu thủy lực theo một chiều cố định, đảm bảo quá trình đóng mở xy lanh, kẹp phôi và di chuyển lưỡi cắt diễn ra chính xác. Trong hệ thống máy cắt nhôm, loại van này thường được lắp trên cụm điều khiển khí nén, kết hợp với bộ lọc, điều áp, bôi trơn để tạo thành một chuỗi điều khiển ổn định, giúp máy hoạt động an toàn và bền bỉ.

Ở góc độ chuyên sâu hơn về khí nén – thủy lực, van điện từ 1 chiều trên máy cắt nhôm thực chất là một tổ hợp giữa cơ cấu chấp hành cơ khí (thân van, con trượt hoặc đĩa van, lò xo hồi) và cơ cấu điều khiển điện – từ (cuộn coil, lõi sắt từ, ống dẫn hướng). Nhiệm vụ cốt lõi của van là:

• Cho phép môi chất (khí nén hoặc dầu) đi qua theo một hướng đã định, thường từ nguồn cấp đến xy lanh.
• Ngăn dòng chảy ngược trở lại, giữ áp trong đường ống và trong buồng xy lanh khi cần cố định vị trí.
• Chuyển đổi tín hiệu điện (từ PLC, rơ-le, công tắc hành trình) thành chuyển động cơ khí đóng/mở cửa van.

Trong hệ thống máy cắt nhôm, van điện từ 1 chiều thường làm việc cùng với các phần tử sau:

• Bộ FRL (Filter – Regulator – Lubricator): lọc bụi, tách nước, điều chỉnh áp suất và bôi trơn khí nén, giúp tăng tuổi thọ van và xy lanh.
• Ống dẫn khí, co nối, cút nối nhanh: đảm bảo lưu lượng và hạn chế tổn thất áp suất trên đường ống.
• XY lanh kẹp phôi, xy lanh đẩy – lùi lưỡi cắt: là cơ cấu chấp hành trực tiếp, nhận năng lượng từ van điện từ.
• Khối điều khiển điện – PLC hoặc board điều khiển: phát lệnh đóng/mở van theo chu trình cắt đã lập trình.

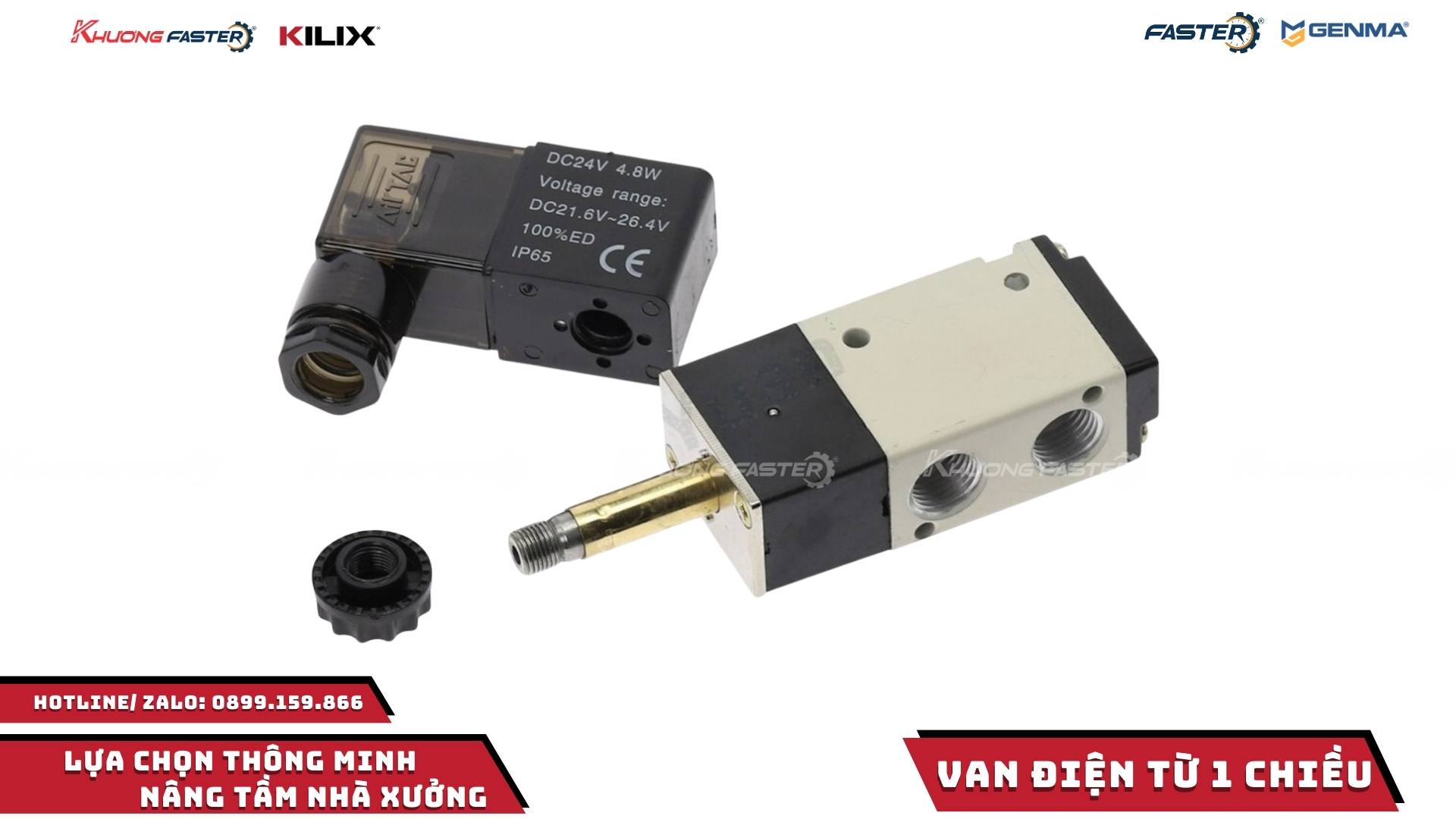

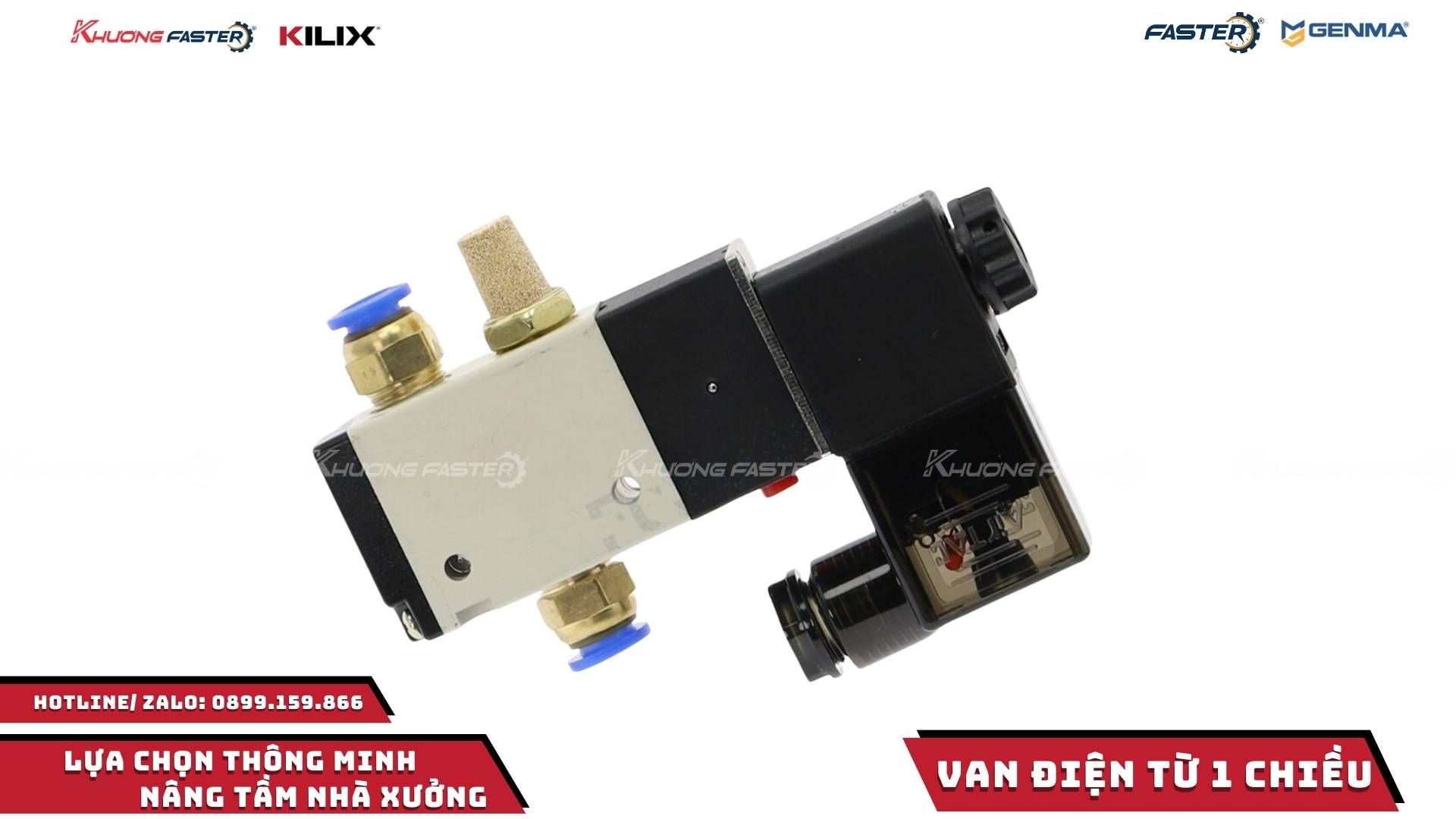

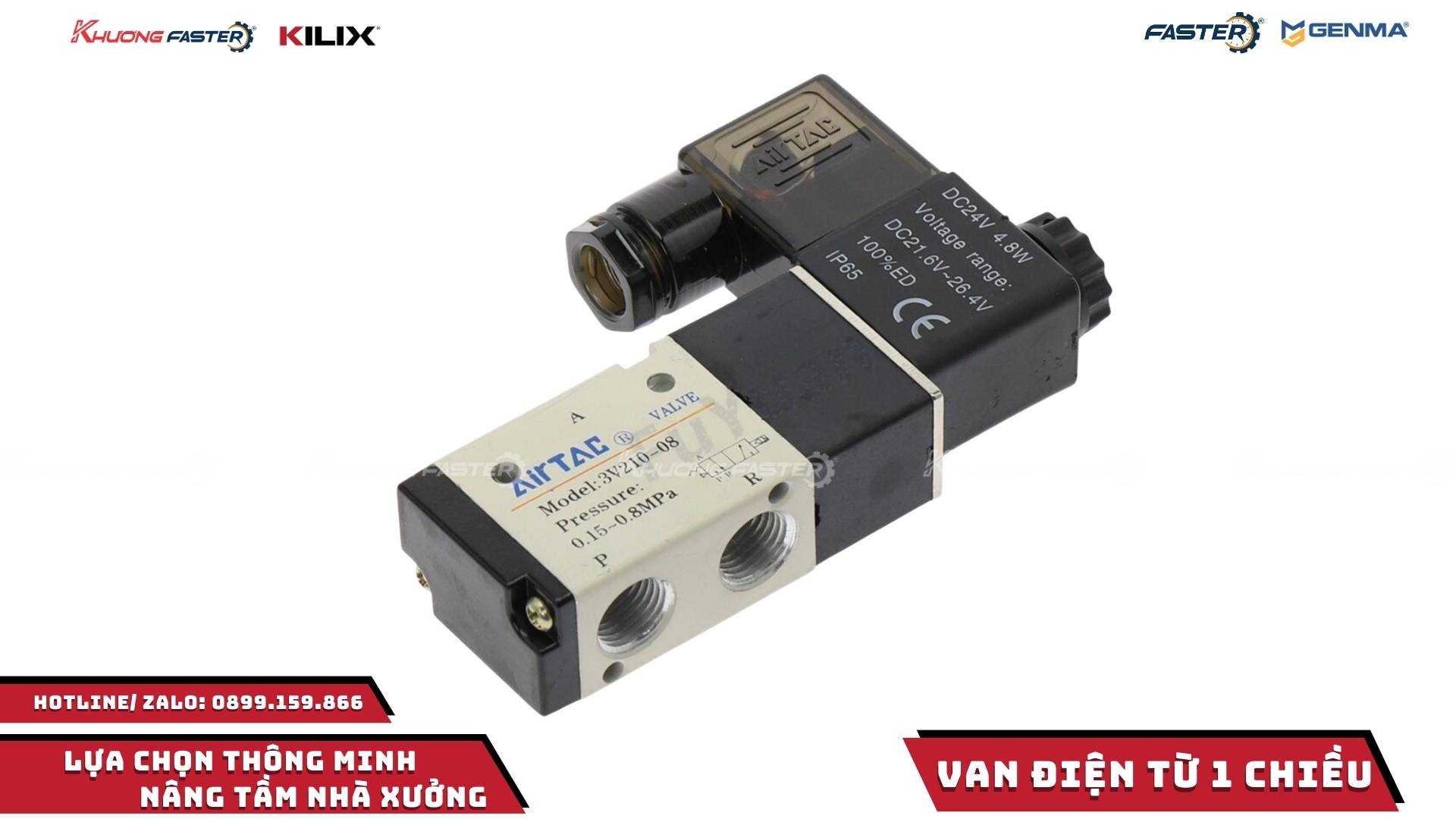

Về cấu tạo, van điện từ đơn trên máy cắt nhôm thường bao gồm cuộn coil điện từ, thân van, lõi sắt từ, lò xo hồi, các cổng kết nối và gioăng làm kín. Khi cấp điện cho cuộn coil, lực từ sinh ra sẽ hút lõi sắt, thay đổi trạng thái đóng mở của các cửa van, cho phép môi chất đi qua theo một hướng duy nhất. Khi ngắt điện, lò xo hồi đưa lõi sắt về vị trí ban đầu, chặn dòng chảy và giữ áp suất ổn định trong hệ thống.

Phân tích chi tiết hơn từng bộ phận:

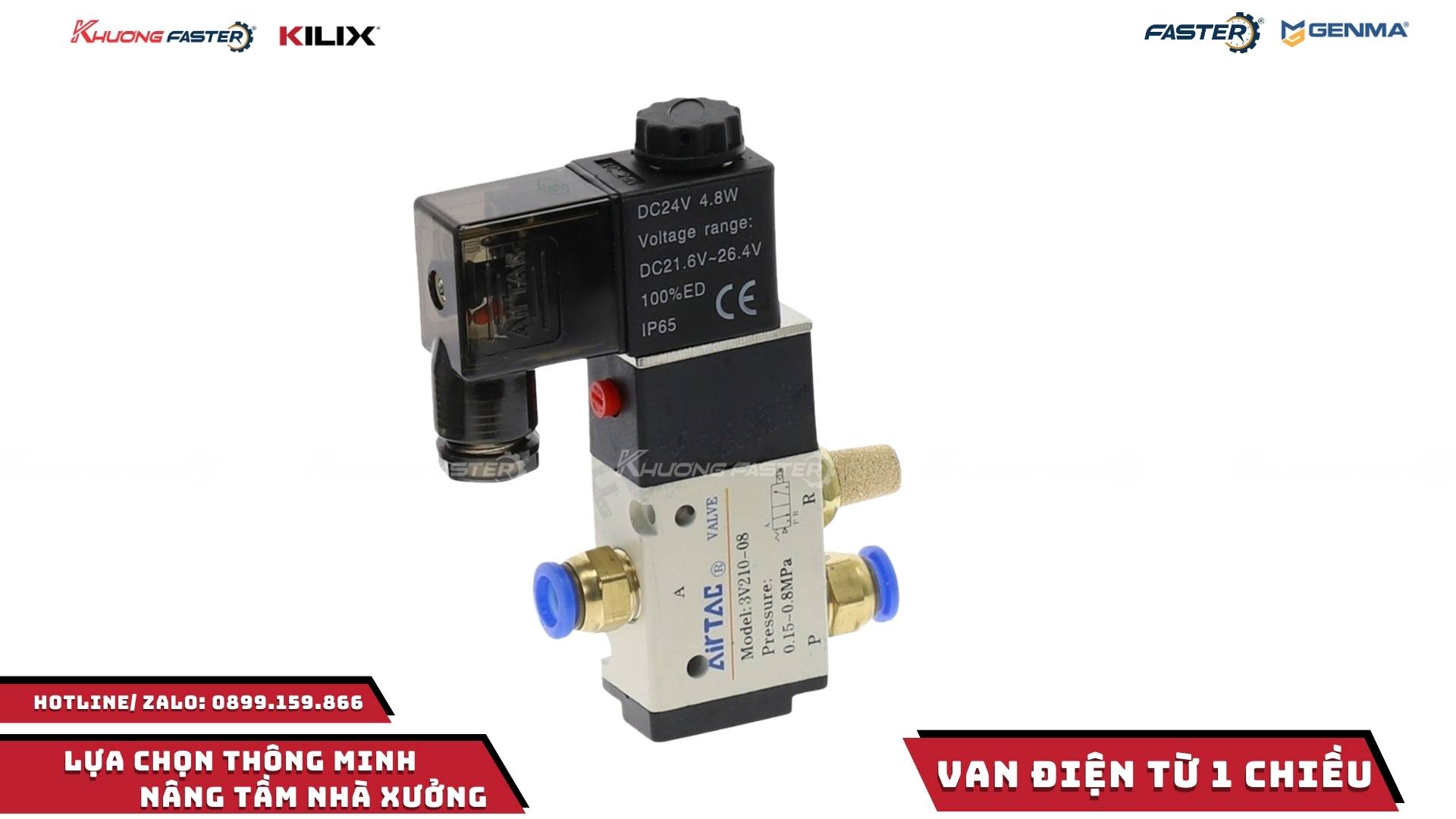

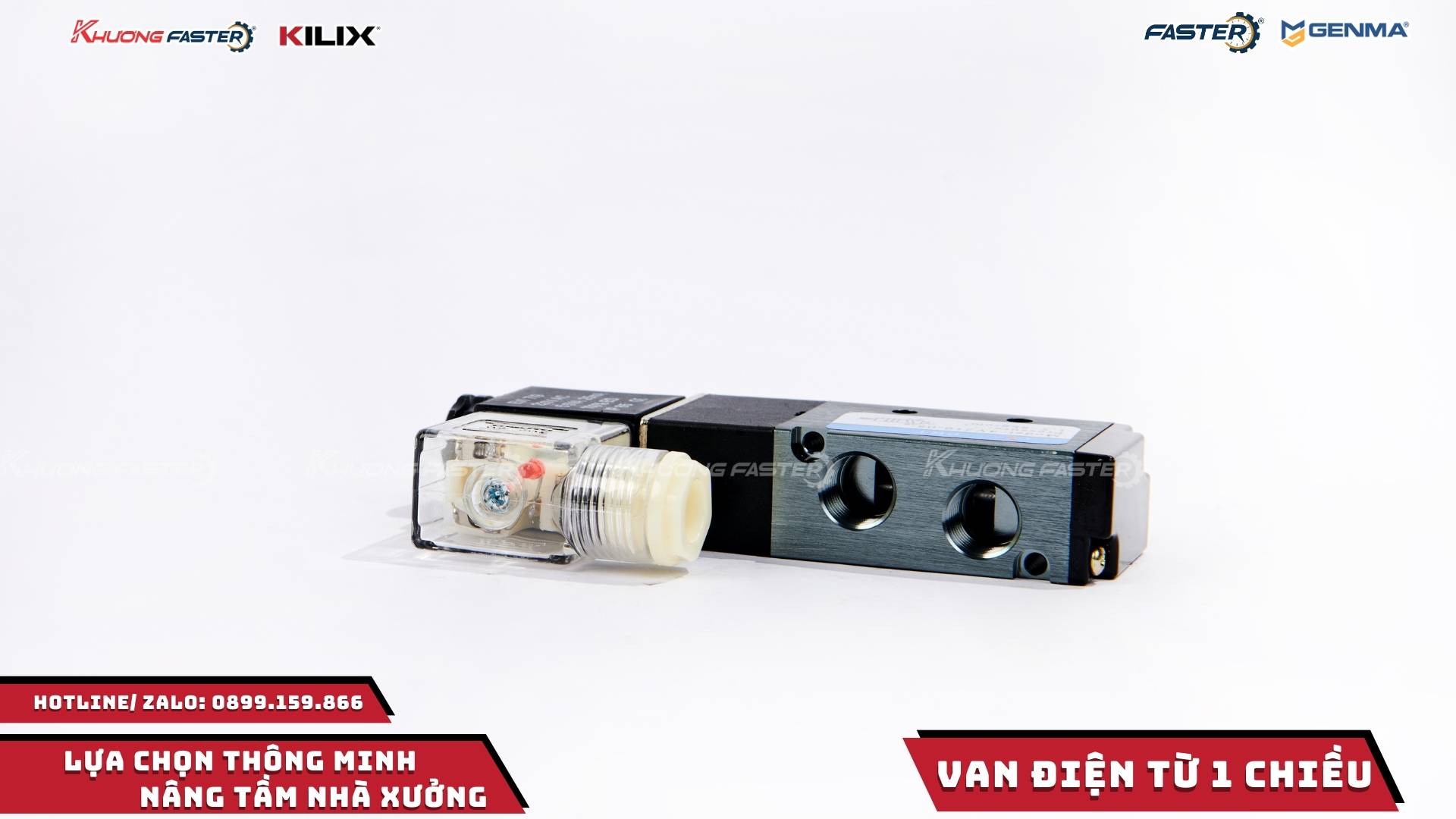

• Cuộn coil điện từ: được quấn từ dây đồng cách điện, có điện áp định mức phổ biến 24VDC, 220VAC tùy thiết kế máy. Điện trở và công suất coil được tính toán để tạo đủ lực hút mà không gây quá nhiệt khi làm việc liên tục.
• Lõi sắt từ (piston từ): làm từ vật liệu có tính từ cao, bề mặt được mài nhẵn để giảm ma sát với ống dẫn hướng. Khi có từ trường, lõi chuyển động tuyến tính, kéo hoặc đẩy cơ cấu đóng mở cửa van.
• Lò xo hồi: quyết định trạng thái “mặc định” của van (thường đóng – NC hoặc thường mở – NO). Trên máy cắt nhôm, đa số van điều khiển xy lanh kẹp và xy lanh cắt thường là loại thường đóng để đảm bảo an toàn khi mất điện.

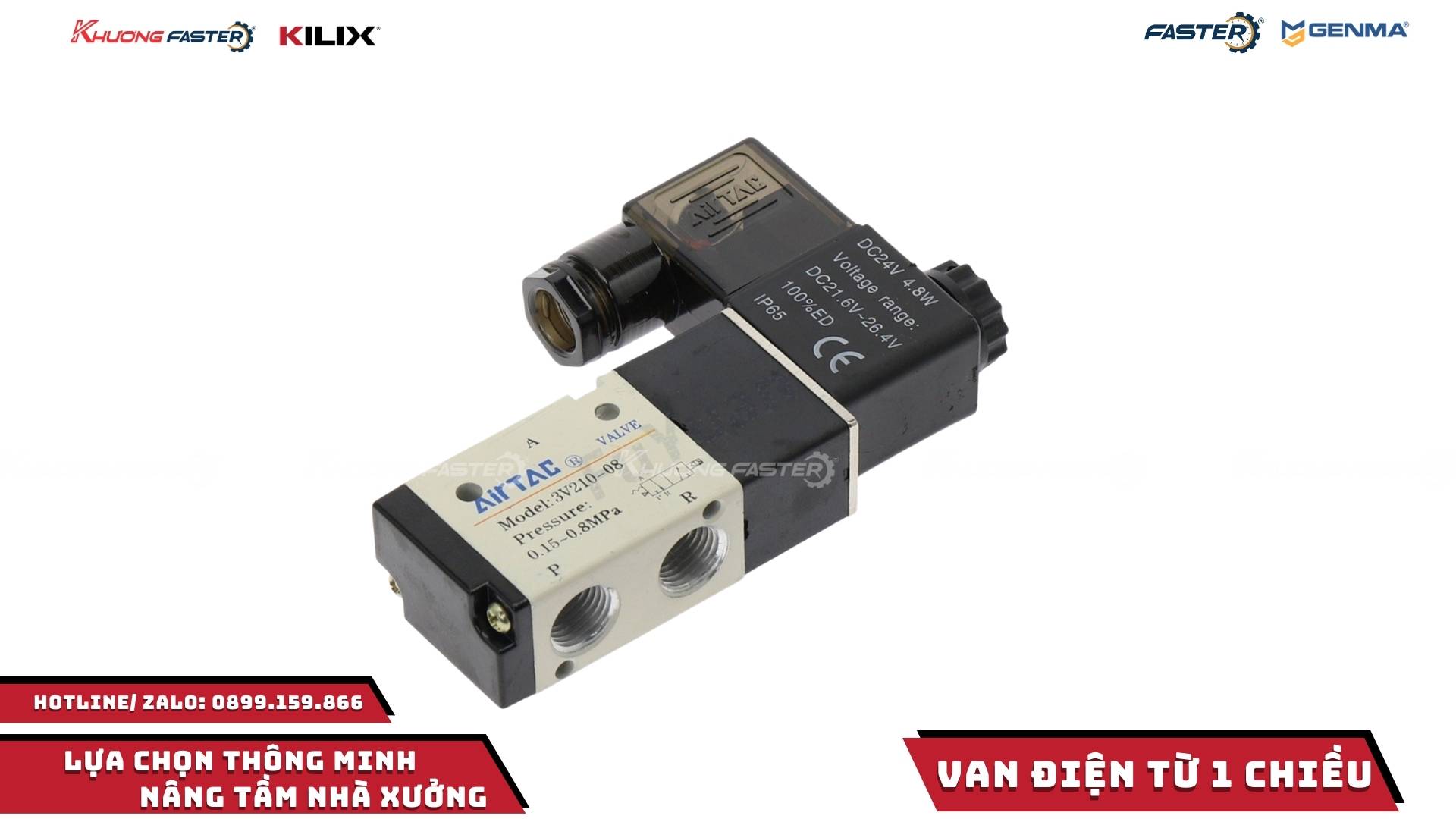

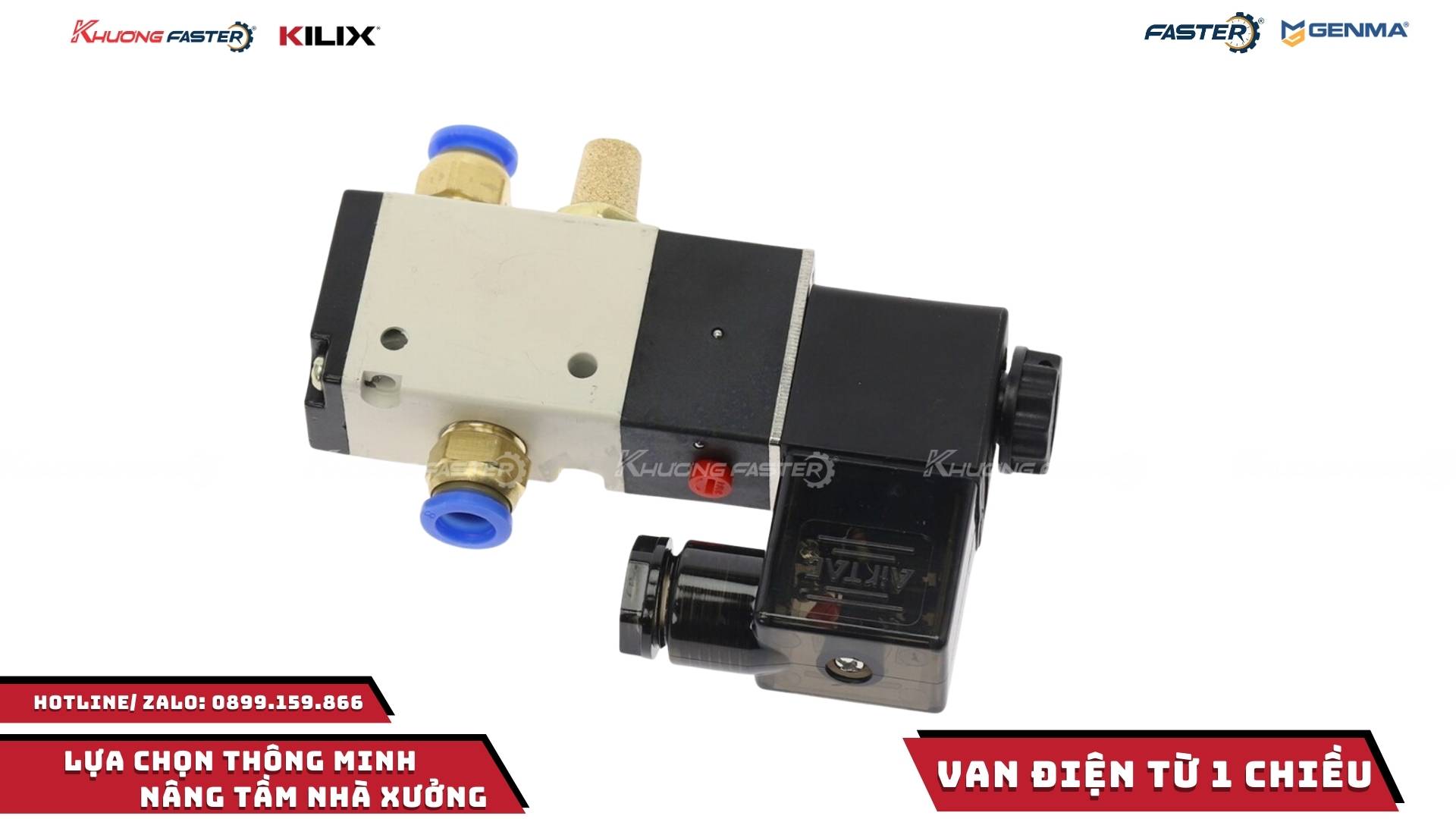

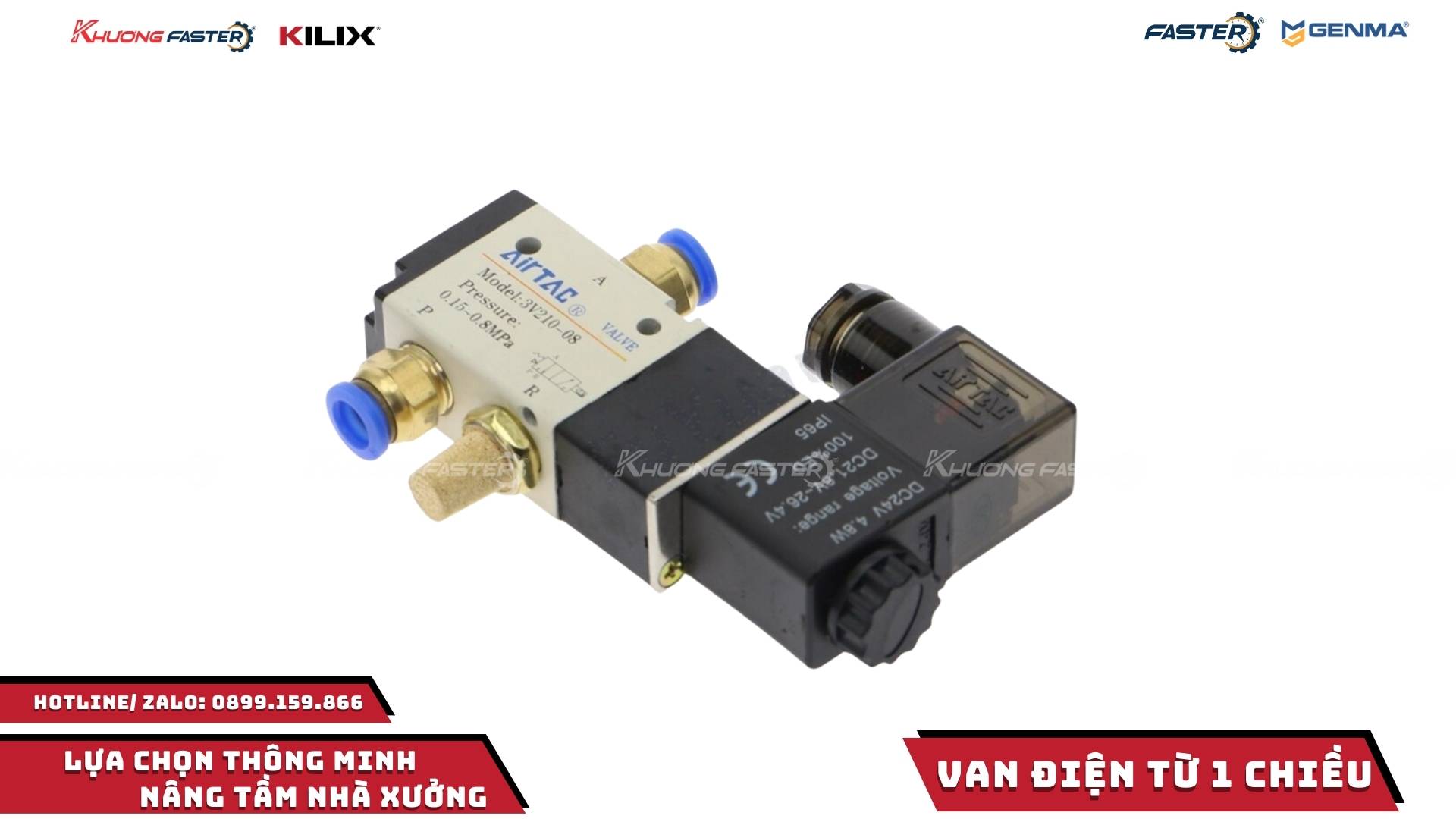

• Thân van và các cổng kết nối: thường có các cổng ký hiệu P (nguồn), A/B (ra xy lanh), R/S (xả). Với van 1 chiều dạng đơn giản, cấu trúc bên trong được tối ưu để dòng chảy qua một hướng có tổn thất áp suất thấp, trong khi chiều ngược lại bị chặn bởi bi, đĩa hoặc con trượt.
• Gioăng làm kín: sử dụng NBR, Viton hoặc các vật liệu chịu dầu, chịu nhiệt, đảm bảo không rò rỉ khí/dầu ở áp suất làm việc 0.4–0.8 MPa (đối với khí nén) hoặc cao hơn với dầu thủy lực.

Về nguyên lý hoạt động, có thể mô tả theo hai trạng thái:

• Trạng thái không cấp điện: lò xo đẩy lõi sắt về vị trí ban đầu, cửa van ở trạng thái đóng theo chiều làm việc chính. Khí nén từ nguồn không thể đi qua đến xy lanh, hoặc chỉ có thể xả về đường hồi theo thiết kế. Trạng thái này giúp máy ở chế độ an toàn, tránh xy lanh tự ý di chuyển.
• Trạng thái có cấp điện: cuộn coil sinh ra từ trường, thắng lực lò xo, kéo lõi sắt dịch chuyển. Sự dịch chuyển này làm thay đổi đường dẫn bên trong thân van, mở thông cổng P với cổng A/B, cho phép khí nén đi đến xy lanh theo một chiều duy nhất. Khi ngắt điện, lực từ mất đi, lò xo đưa lõi sắt về vị trí ban đầu, đóng đường cấp và có thể mở đường xả.

Trong thực tế, van điện từ 1 chiều được sử dụng phổ biến trên các dòng máy cắt nhôm 1 đầu, 2 đầu, máy cắt nhôm 45 độ, 90 độ, máy cắt nhôm CNC. Mỗi loại máy có yêu cầu khác nhau về lưu lượng, áp suất và điện áp điều khiển, do đó việc lựa chọn đúng chủng loại van là yếu tố quyết định đến độ chính xác của hành trình cắt, độ mượt của chuyển động và tuổi thọ của toàn bộ hệ thống khí nén.

Ứng dụng cụ thể trên từng nhóm máy:

• Máy cắt nhôm 1 đầu: van thường điều khiển:
  • XY lanh kẹp phôi: đảm bảo phôi được cố định trước khi lưỡi cắt tiến vào.
  • XY lanh tiến – lùi lưỡi cắt: điều khiển tốc độ và hành trình cắt, tránh rung lắc.
• Máy cắt nhôm 2 đầu: số lượng van nhiều hơn, phân bố cho:
  • Cụm kẹp phôi ở mỗi đầu cắt.
  • Cụm xoay góc (nếu dùng xy lanh khí nén để xoay cụm cắt).
  • Cụm tiến – lùi lưỡi cắt hai bên, yêu cầu đồng bộ về thời gian và áp suất.
• Máy cắt nhôm 45 độ, 90 độ: van tham gia điều khiển:
  • Chuyển đổi vị trí góc cắt (nếu dùng cơ cấu khí nén).
  • Khóa chặt cụm cắt tại các vị trí góc chuẩn, đảm bảo độ chính xác góc.
• Máy cắt nhôm CNC: van điện từ 1 chiều thường kết hợp với các van logic, van tiết lưu, cảm biến hành trình để:
  • Đồng bộ chuyển động nhiều trục.
  • Điều chỉnh tốc độ tiến dao theo từng đoạn chương trình.
  • Đảm bảo an toàn khi dừng khẩn cấp, giữ nguyên vị trí các xy lanh quan trọng.

Khi lựa chọn van cho từng loại máy, cần xem xét các thông số kỹ thuật chuyên sâu:

• Lưu lượng danh định (Qn): phải đủ lớn để đáp ứng tốc độ xy lanh yêu cầu, tránh hiện tượng xy lanh đi chậm, giật cục. Lưu lượng phụ thuộc vào tiết diện cửa van và cấu trúc đường dẫn bên trong.
• Áp suất làm việc: thông thường hệ thống khí nén máy cắt nhôm làm việc trong khoảng 0.5–0.8 MPa. Van phải có dải áp cho phép rộng hơn một chút để đảm bảo an toàn.
• Điện áp điều khiển coil: cần tương thích với hệ thống điều khiển (24VDC, 110VAC, 220VAC). Sai điện áp có thể gây cháy coil hoặc không đủ lực hút.
• Chuẩn ren và kích thước cổng: thường dùng ren 1/8", 1/4", 3/8", 1/2". Việc chọn sai kích thước cổng có thể gây nghẽn lưu lượng hoặc khó lắp đặt.
• Kiểu lắp đặt: lắp rời bằng ren, lắp trên manifold, hoặc tích hợp trong cụm van. Trên máy cắt nhôm hiện đại, xu hướng dùng cụm manifold để dễ bảo trì và thay thế.
• Mức độ bảo vệ coil (IP): trong môi trường có bụi nhôm, dầu bôi trơn, nên ưu tiên coil có cấp bảo vệ cao, chống bụi và chống ẩm tốt.

Về mặt vận hành và độ bền, van điện từ 1 chiều trên máy cắt nhôm chịu tác động của:

• Chu kỳ đóng/mở cao: trong các xưởng sản xuất cửa nhôm, van có thể đóng/mở hàng chục nghìn lần mỗi ngày, đòi hỏi độ bền cơ khí và độ bền nhiệt của coil cao.
• Chất lượng khí nén: nếu khí nén nhiều nước, bụi, dầu bẩn sẽ làm mòn, kẹt lõi sắt, chai gioăng, gây rò rỉ hoặc kẹt van. Do đó, bộ lọc – điều áp – bôi trơn phải được bảo dưỡng định kỳ.
• Nhiệt độ môi trường và nhiệt độ coil: coil làm việc liên tục có thể nóng lên, nếu tản nhiệt kém sẽ giảm tuổi thọ. Cần đảm bảo thông gió tốt quanh khu vực lắp van.

Một số lưu ý kỹ thuật khi thiết kế và sử dụng van điện từ 1 chiều trên máy cắt nhôm:

• Bố trí van ở vị trí dễ tiếp cận để kiểm tra, thay thế, nhưng vẫn tránh xa vùng phoi cắt và dầu bắn trực tiếp.
• Đảm bảo hướng lắp đặt đúng theo ký hiệu mũi tên trên thân van, đúng chiều dòng chảy 1 chiều.
• Kết hợp thêm van tiết lưu hoặc van tiết lưu một chiều ở gần xy lanh để điều chỉnh tốc độ tiến – lùi lưỡi cắt, tránh sốc cơ khí.
• Kiểm tra định kỳ độ kín của các cổng, siết lại khớp nối, thay gioăng khi có dấu hiệu rò rỉ.
• Đối với máy CNC, cần kiểm tra đồng bộ giữa tín hiệu điều khiển từ PLC và phản hồi từ cảm biến hành trình để tránh xung đột giữa chuyển động cơ khí và trạng thái van.

Nguyên lý hoạt động và vai trò của van điện từ đơn

Van điện từ đơn trên máy cắt nhôm là phần tử chấp hành trung tâm trong mạch khí nén, có nhiệm vụ chuyển đổi trực tiếp tín hiệu điều khiển điện thành thao tác đóng/mở đường khí với độ chính xác cao. Về bản chất, van là một tổ hợp giữa cuộn coil điện từ, cụm lõi sắt – pít tông trượt và thân van có các khoang, cửa khí được gia công chính xác, cho phép điều hướng dòng khí nén theo logic đã thiết kế.

Khi bộ điều khiển PLC, rơ-le trung gian hoặc công tắc hành trình gửi tín hiệu, cuộn coil của van được cấp điện với điện áp 24VDC, 110VAC hoặc 220VAC tùy thiết kế. Dòng điện chạy qua cuộn dây tạo ra từ trường tập trung trong mạch từ của van, sinh ra lực hút điện từ tác dụng lên lõi sắt động. Lõi này thường được liên kết cơ khí với pít tông hoặc thanh trượt bên trong thân van. Dưới tác dụng của lực từ, lõi van dịch chuyển dọc theo trục, kéo theo pít tông trượt sang vị trí làm việc.

Ở trạng thái có điện, các rãnh và khoang bên trong thân van được bố trí sao cho cổng cấp (thường ký hiệu là P) thông với cổng làm việc (A hoặc B), trong khi cổng xả (R hoặc S) bị đóng lại. Nhờ đó, khí nén từ nguồn cấp đi qua van, đến cổng làm việc và đi vào buồng xy lanh tương ứng, tạo áp lực đẩy piston di chuyển theo chiều mong muốn. Trên máy cắt nhôm, chiều di chuyển này thường là chiều tiến của xy lanh kẹp phôi hoặc xy lanh đưa lưỡi cắt vào vùng làm việc.

Khi tín hiệu điều khiển bị ngắt, cuộn coil mất điện, từ trường biến mất gần như tức thời. Lò xo hồi – được bố trí đối nghịch với hướng chuyển động của lõi sắt – sẽ đẩy lõi van và pít tông trượt trở lại vị trí ban đầu. Ở trạng thái này, cổng cấp P bị đóng, trong khi cổng làm việc A (hoặc B) được nối thông với cổng xả R, cho phép khí nén trong xy lanh thoát ra ngoài. Áp suất trong buồng xy lanh giảm, lò xo hồi trong xy lanh (nếu có) hoặc áp suất từ buồng đối diện sẽ kéo piston về vị trí gốc, hoàn tất một chu kỳ làm việc.

Cơ chế đóng/mở luân phiên giữa cổng cấp và cổng xả giúp van điện từ 1 chiều đảm bảo dòng khí chỉ đi theo một hướng trong từng pha điều khiển. Điều này đặc biệt quan trọng với máy cắt nhôm, nơi yêu cầu chuyển động phải êm, có kiểm soát, tránh hiện tượng đảo chiều đột ngột gây rung giật, lệch góc cắt hoặc kẹt phôi. Nhờ cấu trúc chỉ có một cuộn coil điều khiển, trạng thái làm việc của van rất rõ ràng: có điện – chuyển sang vị trí làm việc; mất điện – trở về vị trí an toàn do lò xo hồi.

Ở góc độ điều khiển, van điện từ đơn thường được sử dụng trong các mạch khí nén dạng:

• Van 3/2 (3 cửa, 2 vị trí) điều khiển xy lanh tác động đơn, dùng cho kẹp phôi hoặc các cơ cấu chỉ cần một chiều tác động bằng khí nén và chiều còn lại nhờ lò xo hồi.
• Van 5/2 (5 cửa, 2 vị trí) dạng điều khiển – pilot, trong đó van điện từ đơn điều khiển pilot cho một van chính, dùng cho xy lanh tác động kép nhưng vẫn ưu tiên trạng thái an toàn khi mất điện.

Trong máy cắt nhôm, việc lựa chọn loại van, kích thước cổng, lưu lượng danh định (Cv hoặc l/min) và áp suất làm việc cho phép phải phù hợp với dung tích xy lanh, tốc độ mong muốn và đặc tính tải (khối lượng lưỡi cắt, lực kẹp phôi…). Nếu van có tiết diện dòng chảy quá nhỏ, xy lanh sẽ di chuyển chậm, dễ gây giảm năng suất. Ngược lại, nếu lưu lượng quá lớn mà không có điều chỉnh tiết lưu, xy lanh có thể di chuyển quá nhanh, gây va đập cơ khí và giảm tuổi thọ thiết bị.

Vai trò của van điện từ 1 chiều trên máy cắt nhôm thể hiện rõ ở các điểm sau:

• Điều khiển chính xác hành trình xy lanh: Van điện từ đơn là “cửa ngõ” cho phép hoặc ngăn cản khí nén đi vào từng buồng xy lanh. Bằng cách phối hợp tín hiệu từ PLC, cảm biến hành trình và công tắc hành trình cơ khí, hệ thống có thể xác định chính xác thời điểm mở van, thời điểm đóng van, từ đó kiểm soát được vị trí dừng của xy lanh. Điều này đảm bảo lưỡi cắt tiến – lùi đúng vị trí, không gây va chạm với bàn máy, kẹp phôi hoặc các chi tiết bảo vệ. Trong các máy cắt nhôm có nhiều trục chuyển động, việc đồng bộ thời điểm đóng/mở của nhiều van điện từ đơn giúp tránh xung đột chuyển động, giảm nguy cơ kẹt cơ cấu.
• Ổn định lực kẹp phôi: Lực kẹp của xy lanh phụ thuộc trực tiếp vào áp suất khí nén và diện tích piston. Van điện từ đơn, khi ở trạng thái mở, phải duy trì được lưu lượng đủ lớn và tổn thất áp suất nhỏ để áp lực tại xy lanh gần với áp lực nguồn. Cấu trúc van, chất lượng bề mặt trượt, độ kín của các vòng đệm và khả năng chống rò rỉ đóng vai trò quyết định. Khi van hoạt động ổn định, áp suất tại xy lanh kẹp phôi được duy trì gần như không đổi trong suốt quá trình cắt, giúp thanh nhôm được giữ chặt, không bị trượt hoặc rung. Điều này đặc biệt quan trọng khi cắt các profile nhôm mỏng, dễ biến dạng hoặc khi sử dụng tốc độ cắt cao.
• Giảm hao mòn cơ khí: Chuyển động êm, không giật cục của xy lanh phụ thuộc nhiều vào khả năng đóng/mở van một cách tuyến tính và lặp lại. Khi van điện từ đơn có thời gian đáp ứng ổn định, không bị kẹt lõi, không bị dính pít tông do bẩn hoặc do dầu, dòng khí nén được điều tiết đều, tránh hiện tượng “bật” đột ngột. Nhờ đó, lực tác dụng lên bạc đạn, ty xy lanh, thanh trượt tuyến tính và các khớp nối cơ khí được phân bố đều hơn, giảm đỉnh tải. Về lâu dài, điều này giúp kéo dài tuổi thọ xy lanh, giảm hiện tượng rơ lắc, nứt gãy giá đỡ và giảm chi phí bảo trì.
• Tăng độ an toàn vận hành: Với cấu trúc lò xo hồi, khi mất điện đột ngột (mất pha, ngắt khẩn cấp, sự cố tủ điện), van điện từ đơn tự động trở về trạng thái mặc định. Trạng thái này thường được thiết kế sao cho xy lanh rút về hoặc dừng ở vị trí an toàn, tránh để lưỡi cắt ở trong vùng làm việc hoặc để phôi bị kẹp cứng. Nhờ đó, nguy cơ tai nạn cho người vận hành được giảm đáng kể. Ngoài ra, việc chỉ sử dụng một cuộn coil cũng làm giảm khả năng nhầm lẫn trong đấu dây, giảm rủi ro do đấu sai tín hiệu điều khiển.

Bên cạnh các vai trò chính trên, van điện từ đơn còn ảnh hưởng đến:

• Độ tin cậy của chu trình cắt: Mỗi chu kỳ cắt nhôm bao gồm nhiều bước: kẹp phôi, đưa lưỡi cắt vào, cắt, rút lưỡi, nhả phôi. Nếu van điện từ đơn bị kẹt, chậm đáp ứng hoặc rò rỉ, chu trình có thể bị gián đoạn, gây lỗi sản phẩm hoặc dừng máy. Do đó, việc lựa chọn van có tuổi thọ cơ khí cao (số lần đóng/mở danh định lớn), vật liệu chịu mài mòn tốt và khả năng làm việc ổn định trong môi trường có bụi nhôm, dầu bôi trơn là rất quan trọng.
• Khả năng điều chỉnh tốc độ xy lanh: Mặc dù việc điều chỉnh tốc độ thường được thực hiện bằng van tiết lưu hoặc van tiết lưu một chiều lắp kèm, nhưng đặc tính lưu lượng cơ bản của van điện từ đơn vẫn quyết định “biên độ” điều chỉnh. Van có tiết diện dòng chảy hợp lý cho phép kết hợp tốt với van tiết lưu, giúp điều chỉnh mượt tốc độ tiến – lùi của xy lanh, từ đó tối ưu chất lượng bề mặt cắt và giảm tiếng ồn.
• Tính tương thích với hệ thống điều khiển: Cuộn coil của van điện từ đơn phải tương thích với điện áp và kiểu điều khiển của PLC hoặc rơ-le. Ngoài điện áp danh định, các yếu tố như công suất coil, dòng khởi động, khả năng chịu quá áp, cấp bảo vệ IP, khả năng chống nhiễu cũng ảnh hưởng đến độ ổn định của tín hiệu điều khiển. Coil chất lượng tốt giúp giảm hiện tượng nóng, cháy coil, giảm nguy cơ dừng máy ngoài ý muốn.

Trong thực tế vận hành máy cắt nhôm, để van điện từ đơn phát huy tối đa vai trò, cần chú ý:

• Chất lượng khí nén: phải được lọc sạch bụi, nước, dầu; sử dụng bộ FRL (Filter – Regulator – Lubricator) phù hợp để tránh mài mòn, kẹt pít tông và giảm tuổi thọ phớt.
• Chu kỳ bảo dưỡng: kiểm tra định kỳ độ kín, độ sạch của lõi van, thay phớt khi có dấu hiệu rò rỉ, vệ sinh cặn bẩn do bụi nhôm bám vào.
• Điều kiện lắp đặt: lắp đúng chiều dòng khí, cố định chắc chắn, tránh rung lắc; đảm bảo khoảng cách hợp lý đến xy lanh để hạn chế tổn thất áp suất trên đường ống.
• Kiểm soát nhiệt độ: tránh để van làm việc trong môi trường nhiệt độ quá cao hoặc quá thấp so với dải cho phép, vì sẽ ảnh hưởng đến độ đàn hồi của lò xo và độ bền của coil.

Phân loại và tiêu chí lựa chọn van điện từ 1 chiều

Trong hệ thống máy cắt nhôm hiện đại, van điện từ 1 chiều không chỉ đơn thuần là phần tử đóng/mở dòng khí nén mà còn là “nút giao” điều khiển động học của toàn bộ cơ cấu chấp hành. Việc phân loại và lựa chọn đúng loại van ảnh hưởng trực tiếp đến tốc độ cắt, độ ổn định hành trình xy lanh, tuổi thọ thiết bị và chi phí vận hành – bảo trì. Do đặc thù làm việc trong môi trường bụi nhôm mịn, rung động cơ khí và tần suất đóng cắt cao, kỹ thuật viên cần hiểu sâu hơn về cấu trúc, nguyên lý và các tiêu chí kỹ thuật khi chọn van.

Theo cấu hình cổng, van điện từ đơn thường gặp nhất là loại 2/2, 3/2 hoặc 5/2. Mỗi cấu hình tương ứng với một logic điều khiển và kiểu xy lanh khác nhau:

• Van 2/2 (2 cổng, 2 vị trí): thường dùng cho chức năng đóng/mở đơn giản, ví dụ cấp – ngắt khí cho một nhánh phụ, hoặc điều khiển các cơ cấu kẹp đơn giản chỉ cần trạng thái “có khí/không khí”. Van 2/2 có thể là loại thường đóng (NC) hoặc thường mở (NO), lựa chọn tùy theo trạng thái an toàn mong muốn khi mất điện.
• Van 3/2 (3 cổng, 2 vị trí): phù hợp với xy lanh tác động đơn hoặc các cơ cấu kẹp phôi nhỏ, trong đó một phía xy lanh hồi bằng lò xo. Cổng thứ ba dùng để xả khí, giúp xy lanh hồi nhanh và ổn định. Cấu hình này giúp giảm lượng khí tiêu thụ và đơn giản hóa đường ống.
• Van 5/2 (5 cổng, 2 vị trí): là lựa chọn phổ biến cho các máy cắt nhôm sử dụng xy lanh tác động kép. Hai cổng làm việc cấp/xả luân phiên cho hai buồng xy lanh, hai cổng xả riêng giúp tối ưu lưu lượng thoát khí, còn một cổng cấp chung. Với cấu hình này, chỉ cần một cuộn coil vẫn có thể điều khiển hai chiều tiến – lùi của xy lanh, giảm số lượng phần tử điều khiển và đơn giản hóa sơ đồ khí nén.

Ở mức độ chuyên sâu hơn, khi chọn cấu hình cổng, kỹ thuật viên cần xem xét:

• Thời gian đáp ứng của van (response time) so với yêu cầu chu kỳ cắt: van 5/2 chất lượng cao thường có thời gian chuyển trạng thái vài chục mili giây, phù hợp với các dây chuyền tốc độ cao.
• Kiểu tác động (điện – hồi lò xo hay điện – điện): với các máy cắt nhôm cần giữ trạng thái ổn định khi mất điện, có thể cân nhắc van 5/2 hai cuộn coil (điện – điện) thay vì hồi lò xo, tuy nhiên điều này làm phức tạp mạch điều khiển.

Theo kích thước kết nối, van điện từ 1 chiều trên máy cắt nhôm thường dùng các chuẩn ren từ 1/8”, 1/4”, 3/8” đến 1/2”, tương ứng với lưu lượng khí nén khác nhau. Lựa chọn kích thước ren không chỉ dựa trên đường kính ống mà còn phải tính đến lưu lượng yêu cầu của xy lanh và tổn thất áp suất trên đường ống:

• Với các máy cắt nhôm cỡ nhỏ, hành trình xy lanh ngắn, tốc độ không quá cao, ren 1/8” hoặc 1/4” thường đủ đáp ứng, giúp tiết kiệm chi phí và không gian lắp đặt.
• Máy cắt nhôm công suất lớn, hành trình dài, tốc độ cắt cao, xy lanh đường kính lớn sẽ cần van có lưu lượng lớn hơn (thường ren 3/8” hoặc 1/2”) để đảm bảo xy lanh di chuyển nhanh nhưng vẫn ổn định, tránh hiện tượng “nghẹt” lưu lượng gây giảm lực cuối hành trình.
• Cần tính đến hệ số lưu lượng (Cv hoặc Kv) của van, không chỉ nhìn vào kích thước ren. Hai van cùng kích thước ren nhưng thiết kế khác nhau có thể cho lưu lượng rất khác nhau.

Ngoài ra, cần chú ý đến điện áp coil (24VDC, 24VAC, 110VAC, 220VAC) để tương thích với tủ điện điều khiển của máy. Trong thực tế, 24VDC thường được ưu tiên trong các dây chuyền tự động hóa sử dụng PLC vì an toàn hơn, ít nhiễu hơn so với điện áp xoay chiều cao. Tuy nhiên, ở các nhà xưởng cũ hoặc hệ thống đơn giản, 220VAC vẫn được dùng rộng rãi do dễ lấy nguồn. Khi chọn điện áp coil, cần kiểm tra:

• Dòng tiêu thụ của coil so với khả năng cấp của ngõ ra PLC, rơ le trung gian hoặc module điều khiển.
• Khả năng chịu quá áp, sụt áp trên đường dây dài, đặc biệt với 24VDC.
• Yêu cầu về cách ly điện và an toàn cho người vận hành.

Môi chất làm việc chủ yếu là khí nén, nhưng trong môi trường máy cắt nhôm, khí thường mang theo bụi nhôm mịn và đôi khi có dầu bôi trơn từ bộ châm dầu. Do đó, van cần tương thích với khí nén đã lọc, không dầu hoặc có dầu nhẹ, và vật liệu gioăng phải chịu được cả dầu và bụi mịn mà không bị trương nở hoặc mài mòn nhanh.

Thông số kỹ thuật cơ bản của van điện từ 1 chiều

Bảng dưới đây minh họa một cấu hình tiêu chuẩn của van điện từ 1 chiều trên máy cắt nhôm thường được sử dụng trong các dây chuyền sản xuất cửa nhôm, vách kính:

Ở góc độ thiết kế và vận hành, mỗi thông số trong bảng đều có ý nghĩa thực tế:

• Kiểu van 5/2, điện – hồi lò xo: đảm bảo khi mất điện, van tự động trở về trạng thái an toàn đã được thiết kế trước (thường là rút xy lanh về vị trí gốc), giảm nguy cơ kẹt phôi hoặc va chạm dao cắt.
• Kích thước cổng 1/4” hoặc 3/8”: là dải kích thước tối ưu giữa lưu lượng và kích thước gọn, phù hợp với đa số máy cắt nhôm 1 đầu, 2 đầu hoặc cắt góc, giúp bố trí ống gọn trong tủ khí và trên thân máy.
• Áp suất làm việc 0.15 – 0.8 MPa: cho phép van hoạt động ổn định trong dải áp suất khí nén phổ biến tại nhà xưởng (thường 0.5 – 0.7 MPa). Áp suất tối thiểu 0.15 MPa đảm bảo cơ cấu trượt bên trong van chuyển đổi được trạng thái, tránh hiện tượng “không đủ áp để đảo van”.
• Lưu lượng danh định 800 – 1500 L/phút: phù hợp với xy lanh đường kính trung bình (32–63 mm) trên máy cắt nhôm. Khi tính toán, cần so sánh lưu lượng này với yêu cầu thực tế của xy lanh dựa trên thể tích buồng xy lanh và thời gian hành trình mong muốn.
• Cấp bảo vệ IP65: rất quan trọng trong môi trường bụi nhôm, vì bụi mịn có thể xâm nhập làm kẹt cơ cấu trượt hoặc gây chập điện ở coil. IP65 đảm bảo chống bụi hoàn toàn và chịu được tia nước áp lực thấp khi vệ sinh máy.
• Nhiệt độ môi trường -5°C đến +60°C: phù hợp với điều kiện nhà xưởng tại Việt Nam, nhưng cần lưu ý không để van làm việc trong môi trường đóng băng hoặc quá nóng gần lò nhiệt, vì sẽ ảnh hưởng đến độ đàn hồi của gioăng và tuổi thọ coil.
• Vật liệu thân van bằng hợp kim nhôm hoặc đồng: cho trọng lượng nhẹ, tản nhiệt tốt, chống ăn mòn trong môi trường ẩm. Lớp xử lý bề mặt (anodizing hoặc mạ) giúp hạn chế bám bụi và oxy hóa.
• Jack cắm DIN: cho phép tháo lắp coil nhanh khi cần thay thế, đồng thời dễ dàng kiểm tra điện áp, đo đạc tín hiệu trong quá trình bảo trì.

Tiêu chí lựa chọn van điện từ đơn cho máy cắt nhôm

Khi lựa chọn van điện từ đơn cho máy cắt nhôm, kỹ thuật viên cần cân nhắc đồng thời nhiều yếu tố để đảm bảo độ tương thích và độ bền của hệ thống. Một số tiêu chí quan trọng bao gồm các khía cạnh cơ – điện – môi trường – bảo trì:

• Phù hợp áp suất và lưu lượng: chọn van có dải áp suất làm việc và lưu lượng đáp ứng được yêu cầu của xy lanh, tránh tình trạng thiếu lực hoặc di chuyển quá nhanh gây rung. Nên:
  • Tính toán sơ bộ lưu lượng dựa trên đường kính, hành trình xy lanh và thời gian chu kỳ cắt mong muốn.
  • Chọn van có lưu lượng danh định lớn hơn nhu cầu thực tế khoảng 20–30% để bù tổn thất trên đường ống, co nối, lọc, bộ điều áp.
  • Kiểm tra áp suất tối thiểu để đảm bảo van vẫn đảo được trong trường hợp áp suất hệ thống giảm nhẹ.
• Tương thích điện áp điều khiển: đảm bảo điện áp coil trùng với điện áp xuất ra từ PLC hoặc rơ le điều khiển, hạn chế quá nhiệt hoặc cháy coil. Ngoài ra:
  • Ưu tiên 24VDC cho các hệ thống điều khiển số, cần độ tin cậy và an toàn cao.
  • Kiểm tra công suất coil để chọn đúng rơ le trung gian, tránh dính tiếp điểm do quá tải.
  • Cân nhắc sử dụng diode dập xung (với DC) hoặc mạch RC snubber (với AC) để bảo vệ ngõ ra PLC khi coil nhả.
• Độ kín và độ bền gioăng: ưu tiên các dòng van sử dụng gioăng NBR, FKM chất lượng cao, chịu được tần suất đóng mở lớn trong môi trường bụi nhôm. Cần chú ý:
  • NBR phù hợp với khí nén có dầu nhẹ, giá thành hợp lý, dùng phổ biến.
  • FKM (Viton) chịu nhiệt và hóa chất tốt hơn, thích hợp cho môi trường khắc nghiệt hoặc nhiệt độ cao gần khu vực dao cắt.
  • Độ kín tốt giúp giảm thất thoát khí, giữ ổn định áp suất cho toàn hệ thống, đặc biệt quan trọng khi nhiều máy dùng chung một trạm khí nén.
• Khả năng chống bụi và ẩm: chọn van có cấp bảo vệ IP65 trở lên, phù hợp với môi trường nhà xưởng có độ ẩm và bụi kim loại cao. Ngoài cấp bảo vệ, cần:
  • Bố trí van ở vị trí hạn chế tối đa bụi trực tiếp từ vùng cắt, có thể kết hợp che chắn cơ khí.
  • Đảm bảo hệ thống lọc – tách nước – điều áp (FRL) hoạt động tốt để giảm nước và dầu bẩn đi vào van.
  • Định kỳ xả nước ở bình chứa khí và bộ lọc để tránh nước ngưng tụ gây rỉ sét, kẹt van.
• Khả năng thay thế linh kiện: ưu tiên các thương hiệu phổ biến, dễ tìm coil thay thế, dễ bảo trì và có tài liệu kỹ thuật rõ ràng. Điều này giúp:
  • Rút ngắn thời gian dừng máy khi van hỏng, chỉ cần thay coil hoặc bộ kit gioăng thay vì thay cả cụm.
  • Dễ dàng chuẩn hóa phụ tùng trong kho, giảm số lượng mã hàng phải dự trữ.
  • Thuận tiện cho việc đào tạo kỹ thuật viên bảo trì, vì cấu trúc và ký hiệu trên thân van quen thuộc.
• Yêu cầu về an toàn và tiêu chuẩn: với các dây chuyền lớn, nên xem xét thêm:
• Chứng nhận phù hợp tiêu chuẩn CE, RoHS hoặc các tiêu chuẩn nội bộ của nhà máy.
• Khả năng chịu rung, chịu va đập cơ khí khi máy hoạt động liên tục.
• Khả năng hoạt động ổn định trong chế độ đóng cắt với tần suất cao (số chu kỳ/giờ, số chu kỳ danh định trong suốt vòng đời).

Ứng dụng thực tế và lưu ý lắp đặt van điện từ 1 chiều

Trong dây chuyền sản xuất cửa nhôm, van điện từ 1 chiều trên máy cắt nhôm không chỉ đơn thuần là phần tử đóng mở khí nén, mà còn là “nút điều tiết” trực tiếp quyết định độ ổn định của hành trình cắt, độ chính xác vị trí và mức độ an toàn cho người vận hành. Van thường được bố trí tại các vị trí như cụm điều khiển xy lanh kẹp phôi, xy lanh đẩy phôi, xy lanh điều chỉnh góc cắt và xy lanh che chắn bảo vệ. Mỗi vị trí làm việc lại có đặc tính tải, tần suất đóng mở, yêu cầu về tốc độ đáp ứng và mức độ an toàn khác nhau, do đó sơ đồ đấu nối khí nén, lựa chọn loại van (2/2, 3/2, 5/2…), cũng như chương trình điều khiển PLC phải được thiết kế phù hợp để tối ưu chu trình làm việc tổng thể.

Ở cụm xy lanh kẹp phôi, van điện từ 1 chiều thường được cấu hình ưu tiên độ tin cậy và lực kẹp ổn định. Khi mất điện hoặc sụt áp, hệ thống có thể được thiết kế sao cho xy lanh tự động trở về trạng thái an toàn (thường là nhả kẹp) nhằm tránh kẹt phôi hoặc gãy lưỡi cắt. Ngược lại, với xy lanh đẩy phôi, yêu cầu quan trọng là tốc độ đáp ứng và khả năng điều chỉnh lưu lượng để phôi di chuyển êm, không giật cục, hạn chế va đập vào chụp cắt hoặc lưỡi cưa. Ở cụm điều chỉnh góc cắt, van điện từ 1 chiều phải đảm bảo độ chính xác vị trí, kết hợp với van tiết lưu hoặc bộ điều áp cục bộ để góc xoay đạt đúng giá trị cài đặt, tránh sai số góc gây hở mối ghép hoặc bavia lớn.

Đối với xy lanh che chắn bảo vệ, yêu cầu an toàn được đặt lên hàng đầu. Van điện từ 1 chiều tại vị trí này thường được tích hợp trong mạch liên động an toàn (safety interlock) với công tắc hành trình, cảm biến cửa che, hoặc rơ-le an toàn. Chỉ khi chụp che chắn đã đóng hoàn toàn, tín hiệu từ cảm biến mới cho phép van cấp khí cho xy lanh cắt hoạt động. Cách bố trí này giúp giảm thiểu nguy cơ người vận hành tiếp xúc với vùng lưỡi cắt đang quay, đồng thời đáp ứng các tiêu chuẩn an toàn máy móc trong nhà xưởng hiện đại.

Khi lắp đặt van điện từ 1 chiều, cần chú ý hướng dòng khí theo đúng ký hiệu trên thân van (thường là mũi tên hoặc ký hiệu P → A, A → R), tránh đấu ngược gây giảm lưu lượng, tụt áp hoặc làm việc không ổn định. Đấu ngược chiều có thể khiến xy lanh di chuyển chậm, không hết hành trình, hoặc rung giật do dòng khí không được xả đúng cách. Ngoài ra, việc đấu sai còn làm tăng tải cơ học lên gioăng, đĩa van và lõi từ, dẫn đến mài mòn nhanh, rò khí và giảm tuổi thọ tổng thể của van.

Để đảm bảo chất lượng khí nén, nên lắp thêm bộ lọc khí (hoặc cụm FRL: Filter – Regulator – Lubricator nếu phù hợp) trước van để loại bỏ bụi, hơi nước và dầu bẩn. Các tạp chất này nếu không được xử lý sẽ bám vào bề mặt lõi van, lỗ tiết lưu và gioăng làm kín, gây kẹt, rò khí hoặc làm tăng ma sát khi chuyển trạng thái. Về lâu dài, hơi nước và dầu bẩn còn có thể làm suy giảm lớp cách điện của coil, tăng nguy cơ chập cháy. Việc bố trí bộ lọc khí với cấp lọc phù hợp (thường 5–40 µm cho hệ thống khí nén công nghiệp) là yếu tố quan trọng để kéo dài tuổi thọ coil và gioăng, đồng thời duy trì độ ổn định của tốc độ xy lanh.

Vị trí lắp đặt van nên dễ quan sát, dễ thao tác khi cần bảo trì, tránh đặt quá gần nguồn nhiệt, khu vực rung động mạnh hoặc nơi có khả năng bị va đập cơ khí. Nhiệt độ môi trường quá cao sẽ làm tăng nhiệt độ vận hành của coil, đẩy nhanh quá trình lão hóa lớp cách điện, trong khi rung động mạnh có thể làm lỏng các đầu nối ren, gây rò khí hoặc đứt dây coil. Khi bố trí trên máy cắt nhôm, nên ưu tiên lắp van trên các thanh gá riêng, có đệm cao su giảm chấn, đồng thời sử dụng ống mềm có chiều dài hợp lý để giảm truyền rung từ máy sang thân van.

Trong quá trình vận hành, việc kiểm tra định kỳ van điện từ đơn là rất cần thiết để phát hiện sớm các dấu hiệu suy giảm hiệu suất. Các bước kiểm tra thường bao gồm đo điện áp cấp cho coil, kiểm tra độ nóng của coil sau thời gian làm việc, quan sát tốc độ đáp ứng của xy lanh và lắng nghe tiếng kêu bất thường khi van đóng mở. Điện áp cấp nên nằm trong khoảng cho phép của nhà sản xuất (ví dụ 24VDC ±10% hoặc 220VAC ±10%). Nếu điện áp thấp hơn, lực hút của lõi từ giảm, van đóng mở chậm hoặc không dứt khoát; nếu điện áp cao hơn, coil dễ bị quá nhiệt, phồng, cháy.

Độ nóng của coil có thể được đánh giá sơ bộ bằng cách chạm nhanh (khi đã đảm bảo an toàn) hoặc dùng nhiệt kế hồng ngoại. Coil nóng hơn nhiều so với mức bình thường có thể do: cấp điện liên tục trong khi van bị kẹt cơ khí, điện áp cấp cao, tần suất đóng mở quá dày, hoặc môi trường xung quanh quá nóng. Quan sát tốc độ đáp ứng của xy lanh giúp nhận biết các vấn đề như tắc nghẽn đường khí, rò khí tại khớp nối, hoặc kẹt lõi van. Tiếng kêu bất thường (lạch cạch lớn, rung mạnh khi hút) thường là dấu hiệu của lõi từ bám bẩn, lò xo yếu hoặc bề mặt tiếp xúc bị mòn.

Nếu phát hiện hiện tượng rò khí, kẹt lõi hoặc coil nóng quá mức, cần dừng máy và xử lý kịp thời để tránh ảnh hưởng đến chất lượng cắt và an toàn lao động. Rò khí không chỉ làm giảm áp suất làm việc, khiến xy lanh không đạt lực kẹp/phản lực cần thiết, mà còn làm tăng tiêu hao năng lượng do máy nén phải hoạt động nhiều hơn. Kẹt lõi van có thể khiến xy lanh dừng giữa hành trình, gây kẹt phôi, gãy lưỡi cắt hoặc làm hỏng cơ cấu dẫn hướng. Coil quá nóng kéo dài có thể dẫn đến chập cháy, gây dừng máy đột ngột và tiềm ẩn nguy cơ cháy nổ cục bộ nếu không có bảo vệ phù hợp.

Để tối ưu hiệu quả sử dụng van điện từ 1 chiều trên máy cắt nhôm, nhà xưởng nên xây dựng quy trình bảo dưỡng định kỳ với các bước rõ ràng, có thể phân nhóm công việc theo chu kỳ thời gian và số giờ vận hành. Một số hạng mục bảo dưỡng quan trọng gồm:

• Vệ sinh bộ lọc khí: tháo cốc lọc, xả bụi và nước ngưng, kiểm tra và thay lõi lọc khi bẩn hoặc đến hạn. Bộ lọc bẩn sẽ làm tụt áp trước van, khiến xy lanh hoạt động yếu, chậm và không ổn định.
• Xả nước trong bình chứa khí nén: nước tích tụ trong bình và đường ống là nguyên nhân chính gây rỉ sét, bám cặn và làm giảm tuổi thọ van. Nên xả nước định kỳ theo khuyến nghị của nhà sản xuất máy nén hoặc lắp van xả nước tự động.
• Kiểm tra áp suất đường ống: so sánh áp suất tại đầu ra máy nén và tại các cụm van trên máy cắt nhôm. Nếu chênh lệch lớn, cần kiểm tra rò rỉ, tắc nghẽn hoặc đường ống quá nhỏ. Áp suất không ổn định sẽ làm thay đổi tốc độ cắt, lực kẹp và chất lượng bề mặt cắt.
• Kiểm tra tình trạng dây coil, đầu cos, hộp đấu dây: đảm bảo không bị oxy hóa, lỏng, nứt gãy hoặc chạm chập với khung máy. Với môi trường nhiều bụi nhôm, nên ưu tiên coil có cấp bảo vệ IP cao và hộp đấu dây kín.
• Thay thế các van đã hoạt động quá số chu kỳ khuyến nghị: nhiều nhà sản xuất đưa ra tuổi thọ danh định theo số lần đóng mở. Khi vượt quá ngưỡng này, nguy cơ kẹt, rò khí, cháy coil tăng lên đáng kể, do đó nên chủ động thay mới theo kế hoạch bảo trì phòng ngừa.

Trong thực tế, việc đầu tư đúng mức cho hệ thống van điện từ – từ khâu lựa chọn thương hiệu, chủng loại, vật liệu gioăng, cấp bảo vệ coil, cho đến thiết kế sơ đồ khí nén và lập trình điều khiển – giúp máy cắt nhôm vận hành ổn định, giảm thời gian dừng máy và hạn chế sự cố bất ngờ. Khi van điện từ 1 chiều hoạt động chính xác, đồng bộ với các cảm biến và cơ cấu chấp hành, chu trình cắt sẽ lặp lại với độ chính xác cao, giảm phế phẩm, hạn chế sai số kích thước và góc cắt, đồng thời tối ưu chi phí sản xuất lâu dài cho nhà xưởng.
