Tổng quan về khởi động từ Chint cho máy cắt nhôm

Khởi động từ Chint cho máy cắt nhôm là giải pháp điều khiển – đóng cắt – bảo vệ động cơ chuyên dụng, được thiết kế để làm việc ổn định trong điều kiện tải nặng, chu kỳ đóng cắt dày đặc và môi trường nhiều bụi kim loại đặc trưng của các xưởng gia công nhôm. Trong các dây chuyền cắt – soi – phay – ép góc nhôm, động cơ truyền động lưỡi cắt thường phải khởi động với dòng khởi động lớn, chịu mô-men quán tính cao của cụm lưỡi cắt và trục truyền động, vì vậy yêu cầu đối với contactor không chỉ là đóng cắt đơn thuần mà còn phải đảm bảo:

• Khả năng chịu quá tải ngắn hạn và dòng khởi động lặp lại.
• Độ bền cơ – điện cao, hạn chế mài mòn tiếp điểm.
• Khả năng phối hợp với rơ le nhiệt, MCB/MCCB để tạo thành hệ thống bảo vệ hoàn chỉnh.
• Khả năng làm việc tin cậy trong môi trường có bụi nhôm, dầu cắt gọt, độ ẩm cao.

Trong bối cảnh đó, việc lựa chọn đúng contactor Chint cho máy cắt nhôm trở thành yếu tố then chốt để:

• Giảm thiểu sự cố cháy tiếp điểm, kẹt tiếp điểm hoặc không hút được cuộn dây.
• Giảm thời gian dừng máy do lỗi điện, từ đó tăng sản lượng và tính ổn định của dây chuyền.
• Tối ưu chi phí bảo trì, thay thế linh kiện điện trong suốt vòng đời máy.

Trong số các dòng sản phẩm của Chint, khởi động từ Chint NXC 12 (hay contactor Chint NXC 12) được ứng dụng rất rộng rãi cho các máy cắt nhôm công suất nhỏ đến trung bình, thường gặp trong:

• Xưởng cửa nhôm dân dụng (cửa đi, cửa sổ, vách kính, mặt dựng nhẹ).
• Nhà máy gia công profile nhôm công nghiệp (kết cấu, khung băng tải, khung máy).
• Các dây chuyền cắt nhôm thanh, nhôm hộp, nhôm định hình có tần suất làm việc liên tục.

Với thiết kế nhỏ gọn, khả năng lắp đặt linh hoạt trên thanh DIN hoặc bắt vít, NXC 12 dễ dàng tích hợp trong tủ điện máy nhôm vốn có không gian hạn chế nhưng yêu cầu bố trí nhiều thiết bị như MCB/MCCB, rơ le nhiệt, bộ nguồn, PLC, timer, relay trung gian, biến tần,… Nhờ tuổi thọ cơ điện cao và khả năng chịu dòng tốt, NXC 12 đáp ứng tốt yêu cầu vận hành liên tục, đóng cắt nhiều lần trong ngày mà vẫn duy trì độ tin cậy.

Về mặt kỹ thuật, khởi động từ Chint NXC 12 thường được lựa chọn cho các động cơ có dòng định mức tương ứng với dải chịu tải của contactor (thường khoảng 12A ở cấp điện áp làm việc tiêu chuẩn), phù hợp với:

• Motor truyền động lưỡi cắt chính của máy cắt nhôm 1 đầu, 2 đầu, cắt góc.
• Motor bơm dầu thủy lực cho các cơ cấu kẹp phôi, nâng hạ, xoay góc.
• Motor bơm nước hoặc dung dịch làm mát lưỡi cắt.
• Các cơ cấu chấp hành phụ như motor di chuyển bàn cắt, motor cấp phôi, quạt làm mát tủ điện.

Trong môi trường gia công nhôm, bụi nhôm mịn có thể bám vào bề mặt thiết bị điện, gây tăng nhiệt cục bộ, nguy cơ phóng điện bề mặt hoặc oxy hóa tiếp điểm. Thiết kế của contactor Chint NXC 12 với vỏ cách điện chất lượng cao, kết cấu che chắn tiếp điểm và cuộn dây được tối ưu giúp hạn chế ảnh hưởng của bụi, đồng thời đảm bảo khoảng cách cách điện và chịu được điều kiện làm việc khắc nghiệt hơn so với môi trường văn phòng hoặc dân dụng.

Khả năng phối hợp của NXC 12 với rơ le nhiệt Chint tương ứng cho phép tạo thành bộ khởi động từ – rơ le nhiệt bảo vệ động cơ khỏi:

• Quá tải kéo dài do kẹt phôi, lưỡi cắt cùn hoặc ma sát tăng bất thường.
• Mất pha, sụt áp hoặc mất cân bằng pha trong mạng điện 3 pha.
• Khởi động lại liên tục trong thời gian ngắn gây quá nhiệt cuộn dây động cơ.

Khi tích hợp trong tủ điện máy nhôm, NXC 12 thường được điều khiển bởi mạch logic sử dụng nút nhấn, công tắc hành trình, cảm biến hành trình xi lanh, hoặc tín hiệu từ PLC. Cuộn dây điều khiển của contactor có nhiều lựa chọn điện áp (AC hoặc DC) giúp dễ dàng tương thích với nguồn điều khiển 24VDC, 110VAC, 220VAC phổ biến trong các hệ thống điều khiển công nghiệp.

Về mặt vận hành, việc sử dụng khởi động từ Chint cho máy cắt nhôm mang lại một số lợi ích chuyên sâu:

• Độ tin cậy đóng cắt cao: tiếp điểm được thiết kế để chịu được dòng khởi động của động cơ không đồng bộ 3 pha, hạn chế hiện tượng dính tiếp điểm hoặc cháy xém khi đóng cắt dưới tải.
• Giảm tổn hao năng lượng: cuộn dây contactor được tối ưu để giảm tổn hao công suất, hạn chế phát nhiệt trong tủ điện, đặc biệt quan trọng khi tủ đặt trong khu vực ít thông gió.
• Dễ bảo trì: cấu trúc mô-đun cho phép thay thế cuộn dây, tiếp điểm phụ, rơ le nhiệt đi kèm mà không cần thay toàn bộ cụm, giúp giảm chi phí bảo trì.

Trong các xưởng cửa nhôm, máy thường được vận hành bởi công nhân không chuyên sâu về điện, do đó mạch điều khiển sử dụng contactor Chint NXC 12 thường được thiết kế đơn giản, trực quan với các chức năng:

• Khởi động/dừng motor lưỡi cắt bằng nút nhấn hoặc công tắc xoay.
• Liên động an toàn với công tắc cửa che chắn lưỡi cắt, công tắc hành trình kẹp phôi.
• Tự động dừng motor khi kết thúc chu trình cắt hoặc khi có sự cố quá tải.

Ở góc độ kỹ thuật hệ thống, việc lựa chọn đúng khởi động từ Chint cho máy cắt nhôm như NXC 12 cần xem xét đồng thời các yếu tố:

• Dòng định mức động cơ (In) và dòng khởi động ước tính (Isd).
• Chế độ làm việc: khởi động trực tiếp, đảo chiều, sao – tam giác, hay kết hợp với biến tần.
• Số lần đóng cắt trong giờ, trong ca làm việc, để đánh giá độ bền cơ – điện cần thiết.
• Điện áp điều khiển cuộn dây và khả năng tương thích với hệ thống điều khiển hiện hữu.

Khi các yếu tố này được tính toán đúng, contactor Chint NXC 12 không chỉ đáp ứng yêu cầu vận hành hiện tại mà còn có dư địa an toàn cho các tình huống tải tăng đột biến, giúp hệ thống điện của máy cắt nhôm hoạt động ổn định, giảm thiểu rủi ro dừng máy ngoài kế hoạch.

Nhờ sự kết hợp giữa thiết kế cơ khí chắc chắn, vật liệu tiếp điểm chịu mài mòn tốt, cuộn dây điều khiển ổn định và khả năng phối hợp linh hoạt trong tủ điện máy nhôm, khởi động từ Chint NXC 12 trở thành lựa chọn phổ biến cho các ứng dụng:

• Máy cắt nhôm 1 đầu, 2 đầu, cắt góc 45°/90°.
• Máy cắt nhôm có bàn trượt, máy cắt nhôm CNC.
• Các cụm bơm dầu, bơm nước, quạt làm mát phụ trợ trong dây chuyền gia công nhôm.

Việc chuẩn hóa sử dụng cùng một dòng khởi động từ Chint cho máy cắt nhôm trên toàn bộ dây chuyền cũng giúp đơn giản hóa công tác dự phòng linh kiện, giảm tồn kho và rút ngắn thời gian khắc phục sự cố khi cần thay thế.

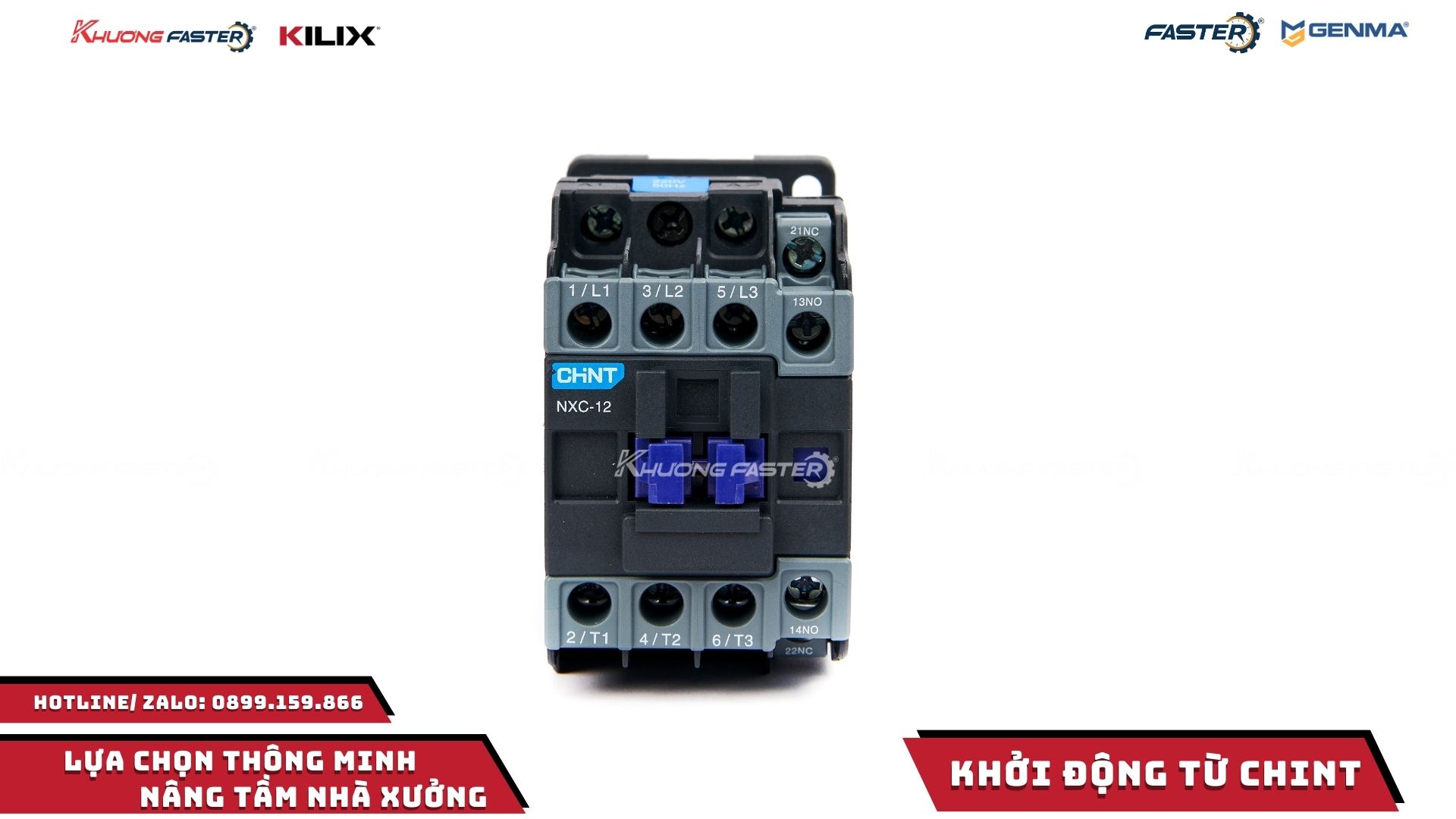

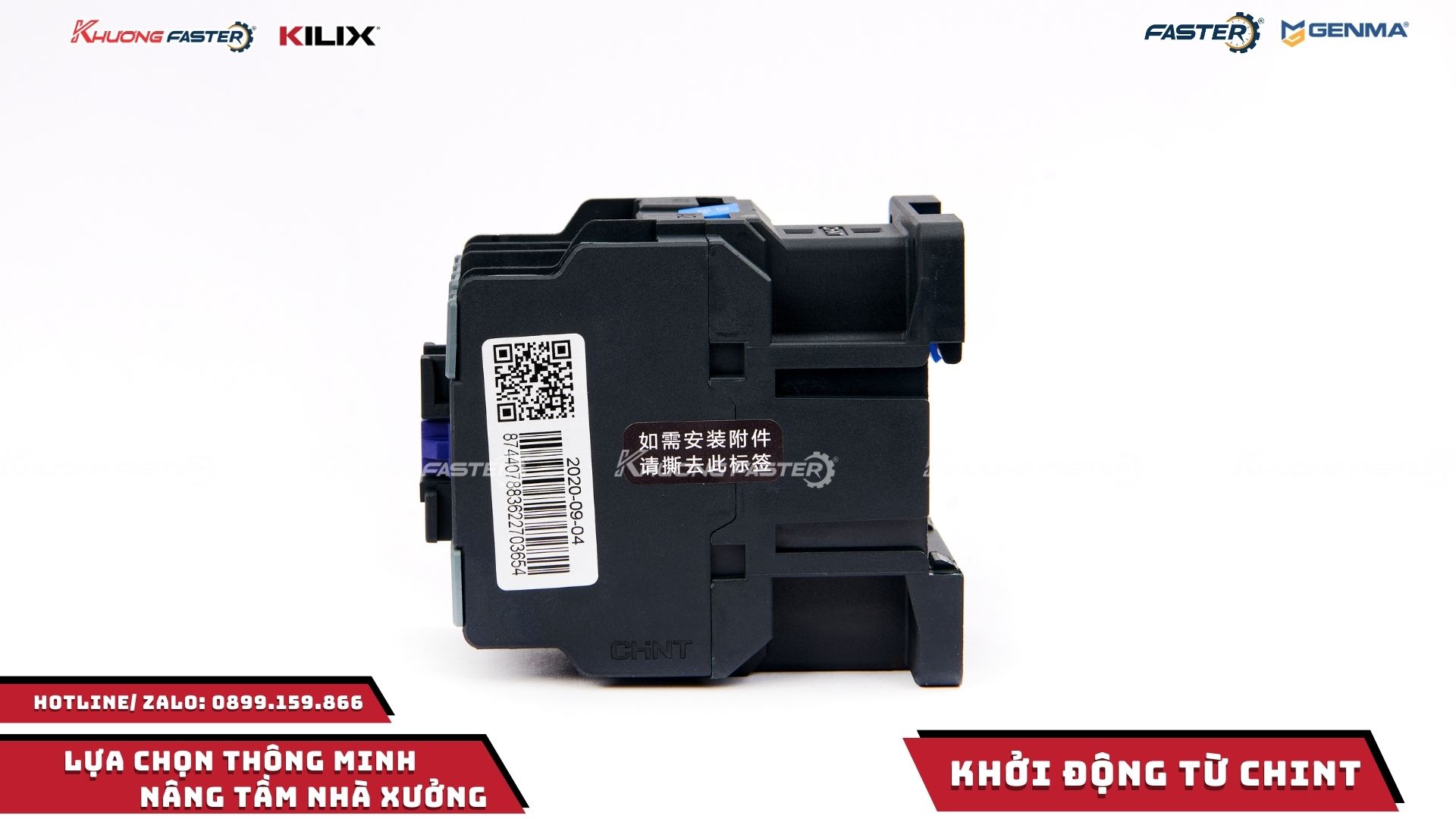

Khởi động từ Chint NXC 12 và ứng dụng cho motor 4kW

Khởi động từ Chint NXC 12 thuộc dòng contactor AC NXC của Chint, được thiết kế chuyên dụng cho việc điều khiển, đóng cắt động cơ không đồng bộ ba pha trong các hệ thống công nghiệp. Với dải dòng định mức khoảng 12A ở cấp sử dụng AC-3 (tùy tiêu chuẩn IEC/GB), NXC 12 đặc biệt phù hợp làm khởi động từ Chint cho motor 4kW ở điện áp 380–400V, tần số 50/60Hz, nhất là trong các ứng dụng máy cắt nhôm, máy gia công cơ khí và dây chuyền tự động hóa công suất nhỏ đến trung bình.

Ở chế độ làm việc AC-3, dòng định mức 12A của contactor Chint NXC 12 được tính toán dựa trên điều kiện đóng cắt động cơ lồng sóc khi khởi động trực tiếp (DOL) và dừng bình thường. Với motor 4kW, dòng làm việc danh định thường nằm trong khoảng 8–9A ở điện áp 380–400V, trong khi dòng khởi động có thể gấp 6–7 lần dòng định mức. Do đó, việc lựa chọn NXC 12 với khả năng chịu dòng khởi động cao, tiếp điểm được tối ưu cho chế độ AC-3 giúp đảm bảo độ tin cậy khi đóng cắt, hạn chế hiện tượng hàn dính tiếp điểm và giảm nguy cơ quá nhiệt cục bộ.

Khi sử dụng contactor Chint NXC 12 cho motor 4kW, người thiết kế tủ điện cần quan tâm chi tiết đến các tham số kỹ thuật sau:

• Dòng định mức sử dụng AC-3 (Ie): là dòng làm việc cho phép ở chế độ điều khiển động cơ lồng sóc. Với NXC 12, Ie khoảng 12A tại 380–400V, phù hợp với motor 4kW làm việc liên tục.
• Dòng chịu đựng ngắn hạn và khả năng chịu dòng khởi động: tiếp điểm và hệ thống dập hồ quang phải chịu được dòng khởi động cao trong thời gian ngắn mà không bị biến dạng, cháy xém hoặc suy giảm đặc tính cách điện.
• Cấp cách điện và điện áp cách điện định mức (Ui): đảm bảo an toàn cách điện giữa các cực và giữa phần mang điện với vỏ, đặc biệt quan trọng trong môi trường có bụi kim loại, dầu cắt nhôm hoặc độ ẩm cao.
• Điện áp chịu xung (Uimp): phản ánh khả năng chịu được quá áp đột biến do đóng cắt tải cảm, sét lan truyền hoặc nhiễu xung trong mạng, giúp bảo vệ tốt hơn cho cuộn dây contactor và cách điện tổng thể.
• Tuổi thọ cơ khí và tuổi thọ điện: số lần đóng cắt không tải (cơ khí) và có tải (điện) cho phép. Với tần suất đóng cắt cao trong máy cắt nhôm, tuổi thọ điện lớn giúp giảm chi phí bảo trì, hạn chế thời gian dừng máy.
• Khả năng phối hợp với rơ le nhiệt: NXC 12 thường được lắp kết hợp với rơ le nhiệt Chint cùng dải dòng (ví dụ 6–10A, 9–13A tùy motor) để tạo thành bộ khởi động – bảo vệ quá tải đồng bộ cho motor 4kW.
• Điện áp cuộn dây điều khiển: có thể lựa chọn 220VAC, 380VAC hoặc 24VDC/24VAC tùy cấu hình tủ điện và hệ thống điều khiển, đảm bảo cuộn dây hoạt động ổn định, không rung, không quá nhiệt.

Việc lựa chọn đúng khởi động từ Chint cho motor 4kW không chỉ dựa trên dòng định mức mà còn phải xét đến chế độ làm việc của động cơ (S1, S3, S4…), số lần khởi động trong giờ, điều kiện môi trường (nhiệt độ, độ cao lắp đặt, độ ẩm, bụi kim loại) và phương thức điều khiển (khởi động trực tiếp, đảo chiều, sao–tam giác…). Lựa chọn phù hợp giúp giảm hiện tượng sụt áp trên lưới khi khởi động, hạn chế hồ quang khi đóng cắt, đồng thời bảo vệ tốt hơn cho cuộn dây động cơ, hệ thống dây dẫn và các thiết bị phía thượng nguồn như MCB, MCCB.

Trong các tủ điện máy nhôm, motor 4kW thường dùng để kéo lưỡi cắt, bơm thủy lực hoặc băng tải cấp phôi. Các tải này có mô-men khởi động khác nhau, do đó dòng khởi động và thời gian khởi động cũng khác. Contactor Chint NXC 12 với khả năng chịu dòng khởi động cao, kết hợp với rơ le nhiệt chỉnh định đúng dải dòng, giúp hệ thống vận hành ổn định, tránh nhảy bảo vệ giả, đồng thời vẫn đảm bảo cắt nhanh khi quá tải kéo dài.

Lợi ích khi dùng contactor Chint NXC 12 cho motor 4kW

Việc sử dụng khởi động từ Chint NXC 12 cho motor 4kW trong máy cắt nhôm mang lại nhiều lợi ích kỹ thuật và kinh tế, không chỉ ở góc độ đóng cắt đơn thuần mà còn ở khía cạnh tối ưu hóa độ tin cậy và chi phí vòng đời thiết bị.

• Đảm bảo khả năng đóng cắt tin cậy cho động cơ khởi động trực tiếp (DOL) với dòng khởi động cao. NXC 12 được thiết kế với cơ cấu truyền động chắc chắn, lực ép tiếp điểm đủ lớn, hệ thống dập hồ quang hiệu quả, giúp đóng cắt ổn định ngay cả khi motor khởi động dưới tải. Điều này đặc biệt quan trọng với máy cắt nhôm, nơi động cơ có thể phải khởi động nhiều lần trong ngày, đôi khi trong điều kiện tải nặng hoặc dao cắt chưa hoàn toàn thoát khỏi phôi.
• Giảm mài mòn tiếp điểm nhờ vật liệu tiếp điểm chất lượng, thường là hợp kim bạc hoặc vật liệu chuyên dụng chịu hồ quang, giúp tăng tuổi thọ thiết bị. Hồ quang khi đóng cắt tải cảm như motor 4kW có thể gây xói mòn, tạo bavia và tăng điện trở tiếp xúc. Thiết kế của NXC 12 tối ưu đường đi hồ quang, rút ngắn thời gian cháy hồ quang, từ đó giảm nhiệt cục bộ và hạn chế biến dạng tiếp điểm.
• Tương thích tốt với rơ le nhiệt Chint, tạo thành bộ khởi động – bảo vệ đồng bộ cho motor 4kW. Khi phối hợp đúng dải dòng, rơ le nhiệt sẽ chịu trách nhiệm bảo vệ quá tải lâu dài, trong khi MCB/MCCB bảo vệ ngắn mạch và contactor đảm nhiệm đóng cắt điều khiển. Sự đồng bộ này giúp đường cong tác động bảo vệ rõ ràng, tránh chồng lấn, giảm nguy cơ cắt nhầm hoặc không cắt khi cần thiết.
• Kích thước nhỏ gọn, dễ bố trí trong tủ điện máy nhôm có không gian hạn chế. NXC 12 có chiều rộng và chiều sâu tối ưu, cho phép lắp đặt trên thanh DIN hoặc bắt vít trực tiếp, thuận tiện cho việc bố trí nhiều contactor trong cùng một tủ, ví dụ các sơ đồ đảo chiều, sao–tam giác hoặc nhiều trạm motor trên một panel.
• Dễ dàng thay thế, mở rộng nhờ hệ phụ kiện đa dạng như tiếp điểm phụ, module cơ khí liên động. Các phụ kiện này cho phép:
  • Thêm tiếp điểm phụ NO/NC để phản hồi trạng thái về PLC, rơ le trung gian hoặc đèn báo.
  • Tạo liên động cơ khí giữa hai contactor khi cần đảo chiều quay motor 4kW, đảm bảo không thể đóng đồng thời hai chiều, tránh ngắn mạch pha–pha.
  • Kết hợp với bộ khởi động mềm hoặc biến tần ở các ứng dụng cần điều khiển tốc độ, trong đó NXC 12 đóng vai trò contactor bypass hoặc contactor đầu vào/đầu ra.

Trong thực tế vận hành, khởi động từ Chint NXC 12 cho motor 4kW còn mang lại các lợi ích chuyên sâu khác:

• Ổn định điện áp lưới và giảm sụt áp cục bộ: nhờ tiếp điểm có điện trở tiếp xúc thấp, lực ép ổn định, hạn chế phát nóng tại điểm nối. Điều này giúp giảm tổn hao trên đường dây, đặc biệt khi tủ điện đặt xa nguồn cấp hoặc khi nhiều motor cùng khởi động trong một phân xưởng.
• Cải thiện an toàn cho người vận hành và thiết bị: cuộn dây điều khiển có thể dùng điện áp thấp (24VDC/24VAC) đưa ra mạch điều khiển, trong khi phần công suất 380–400V được cách ly trong tủ. NXC 12 với cấp cách điện phù hợp giúp giảm nguy cơ phóng điện, rò điện ra vỏ tủ hoặc ra các thiết bị điều khiển.
• Hỗ trợ tốt cho các sơ đồ điều khiển truyền thống và hiện đại: từ mạch khởi động trực tiếp bằng nút nhấn, mạch liên động cơ–điện, đến điều khiển bằng PLC, contactor NXC 12 đều có thể tích hợp dễ dàng nhờ các chân đấu dây rõ ràng, tiếp điểm phụ linh hoạt và khả năng chịu được tần suất đóng cắt cao.
• Tối ưu chi phí đầu tư và vận hành: so với việc chọn contactor quá lớn so với công suất motor 4kW, NXC 12 giúp cân bằng giữa an toàn, độ bền và chi phí. Thiết bị làm việc đúng vùng định mức sẽ đạt tuổi thọ điện tối ưu, giảm chi phí thay thế, đồng thời không gây lãng phí do chọn dư công suất không cần thiết.
• Phù hợp với môi trường công nghiệp gia công nhôm: nơi thường có bụi kim loại mịn, dầu bôi trơn, rung động cơ khí. Thiết kế vỏ và cơ cấu bên trong của NXC 12 giúp hạn chế bụi bám trực tiếp lên tiếp điểm, lò xo và cuộn dây, từ đó duy trì độ tin cậy lâu dài. Khi kết hợp với tủ điện có cấp bảo vệ IP phù hợp, hệ thống điều khiển motor 4kW sẽ vận hành ổn định trong thời gian dài.

Nhờ những đặc tính kỹ thuật và lợi ích nêu trên, contactor Chint NXC 12 được xem là lựa chọn hợp lý cho các ứng dụng điều khiển motor 4kW trong máy cắt nhôm, dây chuyền gia công cửa nhôm kính, hệ thống băng tải cấp phôi và nhiều ứng dụng công nghiệp nhẹ khác, nơi yêu cầu sự cân bằng giữa độ tin cậy, tính linh hoạt và chi phí đầu tư.

Thông số kỹ thuật tiêu biểu của khởi động từ Chint NXC 12

Để tối ưu thiết kế hệ thống điều khiển cho máy cắt nhôm, kỹ sư không chỉ cần nắm được các giá trị danh định của contactor Chint NXC 12, mà còn phải hiểu sâu ý nghĩa ứng dụng, các giới hạn làm việc và mối liên hệ giữa từng thông số với điều kiện vận hành thực tế. Mỗi thông số trong datasheet đều gắn với một kịch bản làm việc cụ thể: loại tải, chế độ khởi động, tần suất đóng cắt, môi trường lắp đặt, cũng như yêu cầu về độ tin cậy và an toàn điện trong nhà máy.

Trong hệ thống điều khiển máy cắt nhôm, contactor thường làm việc ở chế độ AC-3 với tải là động cơ không đồng bộ ba pha, khởi động trực tiếp (DOL). Điều này khiến các thông số như dòng định mức AC-3, công suất động cơ tối đa, tuổi thọ điện và khả năng chịu xung quá áp trở nên đặc biệt quan trọng. Bên cạnh đó, các yếu tố như điện áp cuộn hút, cấp bảo vệ IP và tiêu chuẩn IEC lại quyết định khả năng tích hợp contactor vào tủ điện, mức độ an toàn khi vận hành và khả năng tương thích với các thiết bị khác trong hệ thống.

Đối với máy cắt nhôm, chu kỳ làm việc thường bao gồm nhiều lần khởi động – dừng trong ngày, kèm theo các xung dòng khởi động cao và nhiễu điện từ do đóng cắt tải cảm. Vì vậy, khi phân tích khởi động từ Chint NXC 12, cần xem xét không chỉ giá trị danh định mà còn cả biên độ dự phòng, khả năng chịu quá tải ngắn hạn, cũng như ảnh hưởng của nhiệt độ môi trường và điều kiện thông gió trong tủ điện.

Dòng định mức (Ie) AC-3 ≈ 12A là thông số cốt lõi khi chọn contactor cho động cơ. Ở chế độ AC-3, contactor phải chịu dòng khởi động cao (thường 6–7 lần dòng định mức động cơ) trong thời gian ngắn, sau đó duy trì dòng làm việc ổn định. Với Ie ≈ 12A, NXC 12 phù hợp cho các động cơ khoảng 4kW ở 380–400V, khởi động trực tiếp. Kỹ sư cần so sánh dòng làm việc thực tế của motor (dòng định mức trên nameplate) với Ie, đồng thời tính đến:

• Hệ số sử dụng và hệ số đồng thời của các động cơ trong cùng tủ điện.
• Điều kiện làm việc nặng: khởi động thường xuyên, tải có mô-men khởi động lớn.
• Khả năng tăng nhiệt của contactor khi lắp trong tủ kín, ít thông gió.

Trong nhiều trường hợp, nên chọn contactor với Ie có biên độ dự phòng khoảng 15–20% so với dòng làm việc danh định của động cơ, đặc biệt khi máy cắt nhôm hoạt động liên tục nhiều ca, hoặc môi trường có nhiệt độ cao hơn mức tiêu chuẩn.

Công suất động cơ tối đa ≈ 4kW (400V AC-3) là giá trị quy đổi từ dòng định mức theo điều kiện chuẩn (điện áp, hệ số công suất, hiệu suất động cơ). Thông số này giúp kỹ sư nhanh chóng ước lượng dải công suất động cơ phù hợp mà không cần tính toán chi tiết. Tuy nhiên, trong thực tế thiết kế, nên ưu tiên tra dòng định mức motor và so sánh với Ie hơn là chỉ dựa vào kW, vì:

• Các động cơ hiệu suất cao (IE3, IE4) có dòng làm việc khác so với động cơ tiêu chuẩn.
• Điện áp lưới thực tế có thể dao động, ảnh hưởng đến dòng tải.
• Điều kiện khởi động (có dùng khởi động mềm, biến tần hay không) làm thay đổi dòng khởi động.

Với máy cắt nhôm, nếu sử dụng thêm biến tần để điều chỉnh tốc độ, contactor có thể làm nhiệm vụ đóng cắt phía nguồn của biến tần thay vì đóng cắt trực tiếp động cơ. Khi đó, chế độ làm việc không còn thuần AC-3, và việc lựa chọn contactor cần tham chiếu thêm hướng dẫn của nhà sản xuất biến tần.

Điện áp cách điện định mức (Ui) 690V AC phản ánh khả năng chịu điện áp của hệ thống cách điện bên trong contactor. Ui không phải là điện áp làm việc thông thường, mà là giới hạn trên để thiết bị vẫn đảm bảo an toàn cách điện. Với Ui = 690V, NXC 12 có thể sử dụng trong các hệ thống điện áp làm việc đến 400–440V AC một cách an toàn, đồng thời vẫn có dư địa cho các điều kiện quá áp tạm thời trên lưới.

Điện áp chịu xung (Uimp) 6kV là thông số quan trọng trong môi trường có nhiều nhiễu điện, xung quá áp do đóng cắt tải cảm hoặc do sét lan truyền. Uimp = 6kV cho thấy khoảng cách cách điện và cấu trúc nội bộ của contactor được thiết kế để chịu được các xung điện áp cao trong thời gian rất ngắn mà không đánh thủng cách điện. Trong tủ điện máy cắt nhôm, nơi thường có nhiều động cơ, biến tần, rơle và cuộn dây, việc chọn thiết bị có Uimp đủ cao giúp giảm nguy cơ hư hỏng do xung quá áp nội bộ.

Điện áp cuộn hút AC 220V / 380V hoặc DC (tùy mã) cho phép linh hoạt trong thiết kế mạch điều khiển. Một số điểm kỹ thuật cần cân nhắc:

• Cuộn hút AC 220V thường dùng khi mạch điều khiển lấy trực tiếp từ lưới 1 pha hoặc từ biến áp điều khiển trong tủ.
• Cuộn hút AC 380V phù hợp khi muốn đơn giản hóa nguồn điều khiển, lấy trực tiếp từ lưới 3 pha (qua cầu chì/breaker bảo vệ mạch điều khiển).
• Cuộn hút DC (ví dụ 24VDC) thường dùng trong các hệ thống điều khiển logic, PLC, nơi ưu tiên an toàn điện áp thấp và khả năng chống nhiễu tốt hơn.

Khi chọn điện áp cuộn hút, cần kiểm tra khả năng sụt áp trên đường dây điều khiển, đặc biệt với tủ điện đặt xa vị trí nút nhấn hoặc cảm biến. Sụt áp lớn có thể làm cuộn hút không đủ lực, gây hiện tượng rung tiếp điểm, nóng cuộn dây và giảm tuổi thọ điện.

Tuổi thọ cơ khí ≥ 10 triệu lần đóng cắt phản ánh độ bền của cơ cấu truyền động, lò xo, chốt, vỏ và các chi tiết không mang dòng. Với tần suất đóng cắt trung bình vài nghìn lần/ngày trong các dây chuyền sản xuất cường độ cao, tuổi thọ cơ khí này cho phép contactor vận hành ổn định trong nhiều năm nếu được lắp đặt và bảo trì đúng cách. Tuy nhiên, tuổi thọ cơ khí chỉ đạt được khi:

• Không có rung động cơ học quá mức từ môi trường xung quanh.
• Không bị bụi kim loại, phoi nhôm, dầu mỡ xâm nhập vào cơ cấu chuyển động.
• Điện áp cuộn hút nằm trong dải cho phép, tránh hiện tượng đóng không dứt khoát.

Tuổi thọ điện ≥ 1 triệu lần đóng cắt (AC-3) là thông số trực tiếp liên quan đến độ bền tiếp điểm khi làm việc với tải động cơ. Mỗi lần đóng cắt, hồ quang điện sinh ra sẽ bào mòn bề mặt tiếp điểm, làm tăng điện trở tiếp xúc và nhiệt độ. Với ≥ 1 triệu chu kỳ ở chế độ AC-3, NXC 12 đáp ứng tốt cho các ứng dụng máy cắt nhôm có tần suất khởi động – dừng trung bình đến cao. Để đạt được hoặc tiệm cận tuổi thọ điện danh định, cần:

• Không để contactor thường xuyên làm việc ở mức tải sát hoặc vượt Ie.
• Kết hợp rơle nhiệt hoặc bảo vệ quá tải điện tử để hạn chế thời gian quá tải.
• Hạn chế đóng cắt dưới tải quá thấp hoặc không tải liên tục, vì hồ quang ở chế độ này có đặc tính khác và có thể làm mòn tiếp điểm không đều.

Cấp bảo vệ vỏ IP20 cho biết contactor được bảo vệ chống chạm trực tiếp vào phần dẫn điện bằng ngón tay hoặc vật có kích thước tương đương, nhưng không chống bụi mịn hay nước. Do đó, NXC 12 phù hợp lắp trong tủ điện kín, có cấp bảo vệ tổng thể cao hơn (ví dụ IP54, IP55). Trong môi trường gia công nhôm, nơi có bụi, phoi và dầu làm mát, việc đặt contactor trong tủ kín là bắt buộc để tránh:

• Ngắn mạch do bụi kim loại bám vào cực đấu dây.
• Ăn mòn tiếp điểm và thanh dẫn do hơi ẩm, hóa chất.
• Nguy cơ điện giật khi công nhân thao tác gần tủ.

Nhiệt độ môi trường làm việc -5°C đến +40°C (hoặc hơn tùy tiêu chuẩn) là dải nhiệt độ mà contactor có thể vận hành với đầy đủ thông số danh định. Khi nhiệt độ môi trường tăng cao, khả năng tản nhiệt giảm, làm tăng nhiệt độ cuộn hút và tiếp điểm. Nếu tủ điện đặt gần lò nung, khu vực ngoài trời hoặc nơi thông gió kém, kỹ sư cần:

• Xem xét hệ số giảm dòng (derating) theo biểu đồ của nhà sản xuất.
• Bố trí quạt thông gió, khe thoát nhiệt hoặc tăng kích thước tủ.
• Có thể chọn contactor cấp dòng cao hơn một bậc để bù cho điều kiện nhiệt độ bất lợi.

Tiêu chuẩn IEC/EN 60947-4-1 là cơ sở để đánh giá chất lượng và độ an toàn của khởi động từ Chint NXC 12. Tiêu chuẩn này quy định các thử nghiệm về:

• Khả năng chịu quá tải, ngắn mạch phối hợp với thiết bị bảo vệ.
• Độ bền điện, độ bền cơ, khả năng chịu xung quá áp.
• Khoảng cách cách điện, khe hở không khí, đường rò bề mặt.

Việc tuân thủ IEC/EN 60947-4-1 giúp đảm bảo contactor tương thích với các thiết bị khác trong tủ điện (MCB, MCCB, rơle nhiệt, biến tần, PLC), đồng thời đáp ứng yêu cầu kiểm định an toàn điện của nhà máy, khu công nghiệp hoặc các tổ chức chứng nhận.

Khi thiết kế hệ thống, kỹ sư cần đối chiếu các thông số trên với điều kiện thực tế: dòng làm việc của motor, chế độ khởi động, số lần đóng cắt mỗi giờ, nhiệt độ môi trường, không gian lắp đặt trong tủ điện, cũng như yêu cầu về tiêu chuẩn an toàn của nhà máy. Việc hiểu rõ ý nghĩa từng thông số giúp lựa chọn khởi động từ Chint cho máy cắt nhôm chính xác, tránh tình trạng quá tải hoặc lãng phí do chọn thiết bị quá lớn.

Khởi động từ Chint cho tủ điện máy nhôm

Trong hệ thống điều khiển tổng thể của dây chuyền gia công nhôm, khởi động từ Chint cho tủ điện máy nhôm là phần tử trung tâm trong mạch lực, chịu trách nhiệm đóng cắt các động cơ công suất khác nhau một cách an toàn và tin cậy. Không chỉ đảm nhiệm vai trò đóng cắt motor lưỡi cắt chính, contactor Chint còn được sử dụng để điều khiển nhiều phụ tải quan trọng khác như bơm thủy lực, bơm làm mát, quạt hút bụi, băng tải cấp phôi, hệ thống kẹp phôi, cơ cấu xoay bàn cắt, cũng như các cơ cấu chấp hành khác trong dây chuyền.

Trong các máy cắt nhôm hai đầu, máy cắt nhôm CNC, máy cắt nhôm 1 đầu hoặc dây chuyền cắt – khoan – phay nhôm tự động, số lượng động cơ và phụ tải thường khá lớn, phân bố ở nhiều vị trí khác nhau. Việc bố trí hợp lý các contactor Chint cho máy cắt nhôm trong tủ điện giúp:

• Tối ưu hóa không gian lắp đặt, đảm bảo luồng gió làm mát và khoảng cách an toàn điện.
• Dễ dàng bảo trì, thay thế từng cụm khởi động động cơ mà không ảnh hưởng đến toàn bộ hệ thống.
• Tạo điều kiện chuẩn hóa sơ đồ, dễ mở rộng khi bổ sung thêm trục, thêm băng tải hoặc các module tự động hóa.
• Nâng cao độ tin cậy nhờ bố trí rõ ràng đường đi dây mạch lực và mạch điều khiển, hạn chế nhầm lẫn khi thao tác.

Khi thiết kế tủ điện cho máy cắt nhôm, kỹ sư thường xây dựng cấu trúc phân cấp bảo vệ và điều khiển. Ở cấp nguồn tổng, aptomat tổng (MCCB hoặc ACB) đảm nhiệm chức năng bảo vệ ngắn mạch, quá tải tổng và cắt nguồn toàn bộ tủ khi cần bảo trì. Ở cấp nhánh, aptomat nhánh hoặc MCB được dùng để bảo vệ từng nhóm tải hoặc từng động cơ riêng lẻ. Sau aptomat nhánh là khởi động từ Chint NXC 12 hoặc các dòng NXC công suất lớn hơn, kết hợp với rơ le nhiệt để tạo thành bộ khởi động động cơ hoàn chỉnh.

Trong mạch điều khiển, kỹ sư có thể sử dụng PLC, relay trung gian, timer, bộ chuyển đổi tín hiệu, cảm biến hành trình, cảm biến tiệm cận, cảm biến áp suất… để tạo logic điều khiển cho từng chế độ vận hành: chạy tay, chạy tự động, chế độ bảo trì, chế độ test. Khởi động từ Chint cho tủ điện máy nhôm nhận tín hiệu điều khiển từ PLC hoặc relay trung gian thông qua cuộn hút, từ đó đóng cắt dòng tải lớn ở mạch lực. Nhờ khả năng chịu dòng khởi động cao, tiếp điểm được thiết kế chuyên dụng cho tải động cơ (AC-3, AC-4), contactor Chint đảm bảo tuổi thọ cơ – điện cao, giảm thiểu hiện tượng dính tiếp điểm hoặc cháy tiếp điểm khi khởi động lặp lại nhiều lần.

Đối với các máy cắt nhôm có yêu cầu an toàn cao, khởi động từ còn được tích hợp trong các mạch liên động an toàn (safety interlock). Ví dụ, chỉ khi cửa bảo vệ lưỡi cắt đóng kín, áp suất khí nén đủ, bơm làm mát hoạt động, quạt hút bụi đã chạy ổn định thì contactor điều khiển motor lưỡi cắt mới được phép đóng. Các tiếp điểm phụ thường mở (NO) và thường đóng (NC) trên contactor Chint được sử dụng để phản hồi trạng thái về PLC, hiển thị trên HMI hoặc đèn báo, đồng thời tham gia vào logic liên động nhằm ngăn chặn thao tác sai hoặc điều kiện vận hành không an toàn.

Trong các tủ điện hiện đại, việc lựa chọn đúng chủng loại contactor Chint NXC, kết hợp với rơ le nhiệt NR2, rơ le bảo vệ mất pha, quá áp, thấp áp, giúp hệ thống máy cắt nhôm vận hành ổn định, hạn chế tối đa thời gian dừng máy do sự cố điện. Bên cạnh đó, việc chuẩn hóa sử dụng một dải sản phẩm Chint đồng bộ (aptomat, contactor, rơ le nhiệt, rơ le bảo vệ, nút nhấn, đèn báo) giúp đơn giản hóa công tác thiết kế, dự phòng vật tư và bảo trì lâu dài.

Các tiêu chí lựa chọn contactor Chint cho tủ điện máy nhôm

Khi lựa chọn khởi động từ Chint cho tủ điện máy nhôm, cần xem xét một cách hệ thống các tiêu chí kỹ thuật sau, không chỉ ở mức danh định mà còn ở điều kiện vận hành thực tế của nhà xưởng (nhiệt độ, độ ẩm, bụi nhôm, tần suất đóng cắt, chế độ làm việc liên tục hay gián đoạn):

• Dòng định mức và công suất motor:
  • Cần xác định chính xác dòng định mức (In) của từng động cơ theo bảng thông số của nhà sản xuất, đồng thời tính đến hệ số dự phòng cho dòng khởi động (thường 6–7 lần In đối với động cơ lồng sóc khởi động trực tiếp).
  • Contactor Chint NXC 12 phù hợp cho các động cơ công suất nhỏ đến trung bình; với các động cơ bơm thủy lực, bơm làm mát, băng tải có công suất lớn hơn, phải chọn các cấp NXC 18, NXC 25, NXC 32… tương ứng.
  • Cần phân loại chế độ sử dụng theo tiêu chuẩn AC-1, AC-3, AC-4; đối với motor lưỡi cắt và bơm thủy lực thường chọn cấp AC-3 để đảm bảo khả năng chịu dòng khởi động và dòng cắt khi động cơ đang chạy.
• Điện áp cuộn hút:
  • Điện áp cuộn hút phải đồng bộ với điện áp điều khiển trong tủ (thường là 220VAC hoặc 24VDC). Việc thống nhất một mức điện áp điều khiển giúp đơn giản hóa thiết kế nguồn phụ trợ, giảm số lượng biến áp hoặc nguồn switching.
  • Trong môi trường có nhiều nhiễu điện từ hoặc yêu cầu an toàn cao, nhiều hệ thống ưu tiên sử dụng cuộn hút 24VDC kết hợp với nguồn DC ổn áp, giúp tăng độ tin cậy khi điều khiển từ PLC và giảm nguy cơ giật điện khi thao tác trên mạch điều khiển.
  • Cần kiểm tra dải điện áp cho phép của cuộn hút (tỷ lệ % so với định mức) để đảm bảo contactor vẫn đóng chắc chắn khi điện áp dao động do sụt áp đường dây hoặc khởi động nhiều động cơ cùng lúc.
• Khả năng phối hợp với rơ le nhiệt:
  • Rơ le nhiệt phải có dải chỉnh dòng phù hợp với dòng định mức của động cơ, thường chọn sao cho dòng định mức của motor nằm khoảng giữa dải chỉnh để có biên độ điều chỉnh lên/xuống khi cần.
  • Cần sử dụng đúng loại rơ le nhiệt tương thích cơ khí với contactor Chint NXC 12 hoặc các dòng NXC khác, giúp việc lắp ghép trực tiếp (direct mounting) gọn gàng, giảm dây nối trung gian.
  • Phối hợp bảo vệ loại 1 hoặc loại 2 giữa aptomat, contactor và rơ le nhiệt theo khuyến cáo của Chint giúp tối ưu khả năng chịu đựng ngắn mạch và giảm hư hỏng thiết bị khi xảy ra sự cố.
  • Trong các máy cắt nhôm làm việc liên tục, nên hiệu chỉnh rơ le nhiệt dựa trên dòng làm việc thực tế đo bằng ampe kìm trong điều kiện tải nặng nhất, tránh chỉnh theo lý thuyết gây nhảy bảo vệ giả hoặc bảo vệ không đủ.
• Kích thước và kiểu lắp:
  • Kích thước contactor phải phù hợp với không gian trong tủ, đặc biệt với các tủ điện máy nhôm dạng compact, chiều sâu hạn chế. Cần tính toán khoảng cách giữa các thiết bị để đảm bảo tản nhiệt và khoảng cách cách điện.

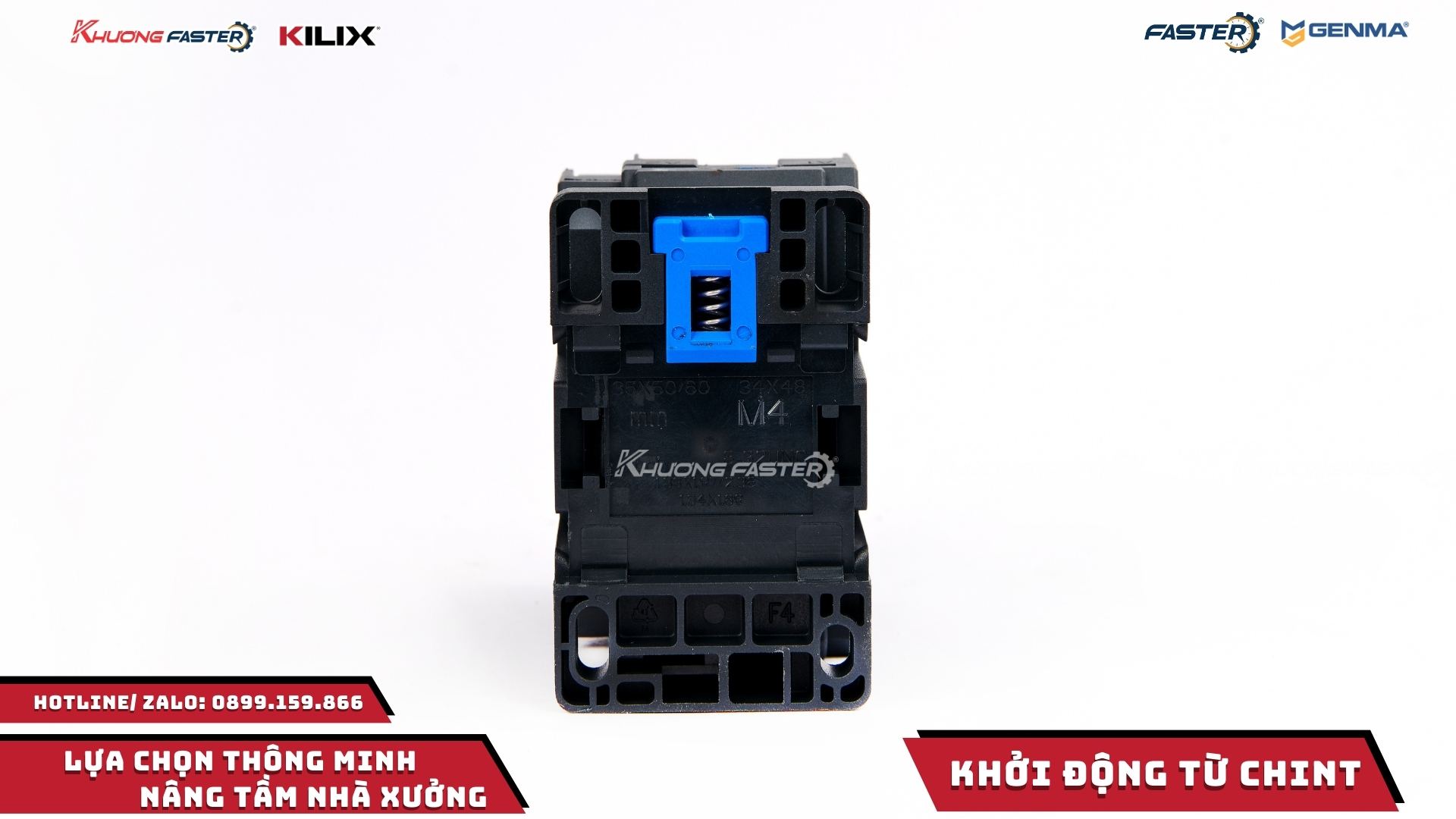

  • Khả năng lắp trên thanh DIN hoặc bắt vít cho phép linh hoạt trong bố trí. Đối với các cụm khởi động động cơ dạng module, lắp trên thanh DIN giúp dễ dàng tháo lắp, thay thế nhanh khi bảo trì.
  • Cần chú ý đến hướng đi dây: vị trí cọc đấu dây trên contactor Chint NXC phải thuận tiện cho việc đi dây từ aptomat nhánh, rơ le nhiệt, thanh cái phân phối và các thiết bị khác, tránh giao cắt phức tạp gây khó khăn khi kiểm tra.
  • Trong môi trường nhiều bụi nhôm, nên bố trí contactor ở khu vực ít bụi, có che chắn hoặc sử dụng tủ có cấp bảo vệ IP phù hợp để hạn chế bụi bám vào tiếp điểm và cuộn hút.
• Khả năng mở rộng tiếp điểm phụ:
  • Các module tiếp điểm phụ gắn thêm (auxiliary contact block) cho phép mở rộng số lượng tiếp điểm NO/NC, phục vụ các chức năng liên động, phản hồi trạng thái, điều khiển logic trong hệ thống máy cắt nhôm tự động.
  • Tiếp điểm phụ thường được dùng để:
    • Báo trạng thái chạy/dừng của từng động cơ về PLC hoặc HMI.
    • Tạo liên động cơ khí – điện giữa các động cơ, ví dụ: chỉ cho phép băng tải cấp phôi chạy khi quạt hút bụi và bơm làm mát đã hoạt động.
    • Khóa chéo giữa các chế độ vận hành (manual/auto), tránh đóng đồng thời hai contactor có thể gây ngắn mạch hoặc hư hỏng cơ cấu truyền động.
  • Khi thiết kế, cần dự trù số lượng tiếp điểm phụ ngay từ đầu, tránh tình trạng thiếu tiếp điểm cho các chức năng mở rộng sau này như kết nối với hệ thống giám sát năng lượng, hệ thống SCADA hoặc IoT công nghiệp.
  • Nên ưu tiên sử dụng tiếp điểm phụ có khả năng chịu dòng phù hợp với mạch điều khiển (thường là dòng nhỏ), nhưng vẫn đảm bảo độ bền cơ học cao khi đóng cắt với tần suất lớn trong các chu trình tự động.

Bên cạnh các tiêu chí trên, khi lựa chọn khởi động từ Chint cho tủ điện máy nhôm, kỹ sư còn cần xem xét các yếu tố bổ sung như: điều kiện môi trường (nhiệt độ môi trường cao trong xưởng, độ ẩm, bụi kim loại), cấp cách điện, khả năng chịu xung quá áp khi đóng cắt, tuổi thọ cơ khí (số lần đóng cắt cho phép), cũng như khả năng tương thích với các tiêu chuẩn an toàn điện hiện hành. Việc đánh giá tổng thể giúp đảm bảo hệ thống tủ điện máy nhôm vận hành ổn định, an toàn, dễ bảo trì và sẵn sàng mở rộng trong tương lai khi dây chuyền được nâng cấp hoặc tự động hóa ở mức cao hơn.

Ứng dụng thực tế của khởi động từ Chint NXC 12 trong máy cắt nhôm

Trong thực tế, khởi động từ Chint NXC 12 không chỉ đơn thuần làm nhiệm vụ đóng cắt nguồn cho motor mà còn là một phần quan trọng trong kiến trúc an toàn và tự động hóa của toàn bộ hệ thống máy cắt nhôm. Ở các nhà máy gia công cửa nhôm, vách kính, dây chuyền profile công nghiệp, NXC 12 thường được tích hợp trong tủ điều khiển trung tâm, phối hợp với PLC, rơ le trung gian, cảm biến và các thiết bị bảo vệ khác để hình thành một hệ thống điều khiển có tính tin cậy cao.

Với các máy cắt nhôm 1 đầu, 2 đầu hoặc máy cắt nhôm CNC, contactor Chint cho máy cắt nhôm được bố trí để điều khiển riêng từng motor, bao gồm motor lưỡi cắt chính, motor cấp phôi, motor kẹp phôi, motor bơm thủy lực (nếu có) và đôi khi cả quạt làm mát hoặc bơm dung dịch làm mát. Mỗi nhánh motor thường được thiết kế một bộ khởi động riêng, trong đó NXC 12 đảm nhiệm vai trò đóng cắt tải, còn rơ le nhiệt hoặc bảo vệ quá tải điện tử đảm nhiệm chức năng bảo vệ.

Trong các máy cắt nhôm 2 đầu, hai bộ khởi động từ Chint NXC 12 có thể được điều khiển độc lập hoặc đồng bộ tùy chế độ vận hành. Ở chế độ cắt đồng thời, PLC sẽ phát lệnh cho cả hai contactor đóng cùng lúc, đồng thời kiểm tra trạng thái các công tắc hành trình, cảm biến vị trí lưỡi cắt, cảm biến áp suất khí nén hoặc thủy lực để đảm bảo điều kiện an toàn trước khi cho phép motor hoạt động. Ở chế độ cắt từng đầu, chương trình điều khiển sẽ lần lượt kích hoạt từng contactor, giúp tối ưu hóa chu trình cắt và giảm tải tức thời cho nguồn điện.

Đối với các máy cắt nhôm CNC, contactor Chint cho máy cắt nhôm thường được tích hợp sâu trong hệ thống điều khiển số. PLC hoặc CNC controller sẽ không cấp lệnh trực tiếp cho motor mà thông qua tầng công suất gồm contactor, rơ le trung gian, mạch interlock và đôi khi là khởi động mềm hoặc biến tần. NXC 12 trong trường hợp này đóng vai trò như một phần tử đóng cắt cơ bản, nhưng được điều khiển theo logic phức tạp: chỉ được phép đóng khi tất cả điều kiện liên động an toàn (safety interlock) đã thỏa mãn, như cửa bảo vệ đã đóng, áp suất khí nén đủ, kẹp phôi đã siết chặt, và không có lỗi từ hệ thống đo hành trình.

Đối với các motor 4kW truyền động lưỡi cắt, khởi động từ Chint cho motor 4kW thường kết hợp với rơ le nhiệt để tạo thành bộ khởi động trực tiếp (DOL starter). Cấu hình điển hình bao gồm cầu dao hoặc MCB/MCCB bảo vệ ngắn mạch ở phía trước, tiếp theo là contactor NXC 12 và rơ le nhiệt gắn trực tiếp hoặc gián tiếp ở phía sau. Khi có lệnh chạy từ nút nhấn hoặc PLC, cuộn hút của contactor Chint NXC 12 được cấp điện, kéo tiếp điểm chính đóng lại, cấp nguồn cho motor. Tiếp điểm phụ thường mở (NO) của contactor được dùng làm tiếp điểm tự giữ trong mạch điều khiển, đảm bảo motor tiếp tục chạy ngay cả khi người vận hành nhả nút nhấn.

Khi xảy ra quá tải kéo dài, rơ le nhiệt tác động, ngắt mạch điều khiển cuộn hút, bảo vệ motor và dây dẫn khỏi quá nhiệt. Trong các ứng dụng máy cắt nhôm, quá tải thường xuất hiện khi lưỡi cắt bị kẹt do phôi cong, kẹp phôi không chuẩn, hoặc do lưỡi cắt cùn làm tăng mô-men cản. Việc phối hợp đúng giữa khởi động từ Chint cho motor 4kW và rơ le nhiệt (chỉnh đúng dòng định mức, hệ số phục hồi, thời gian tác động) giúp hạn chế cháy motor, giảm thời gian dừng máy ngoài kế hoạch và kéo dài tuổi thọ cơ khí của hệ truyền động.

Trong các dây chuyền cắt nhôm tự động, NXC 12 còn được dùng để thực hiện các chức năng logic công suất như đảo chiều quay motor băng tải cấp phôi, điều khiển motor nâng hạ cụm cắt, hoặc đóng cắt các tải phụ trợ như bơm dầu bôi trơn. Khi cần đảo chiều, hai contactor NXC 12 được bố trí theo sơ đồ đảo chiều thuận – nghịch, có liên động điện và cơ khí để tránh đóng đồng thời hai chiều gây ngắn mạch pha – pha. Các tiếp điểm phụ thường đóng (NC) của mỗi contactor được mắc chéo trong mạch điều khiển để tạo liên động điện, đảm bảo chỉ một contactor được phép hút tại một thời điểm.

Ở góc độ an toàn, contactor Chint NXC 12 thường được tích hợp với mạch dừng khẩn (Emergency Stop). Khi nút dừng khẩn được kích hoạt, mạch điều khiển cuộn hút bị cắt, toàn bộ motor dừng lại. Trong một số thiết kế nâng cao, mạch dừng khẩn còn kết hợp với rơ le an toàn (safety relay) để giám sát trạng thái tiếp điểm và đảm bảo mức độ an toàn chức năng cao hơn (ví dụ tương đương PL d hoặc e theo EN ISO 13849-1). Dù NXC 12 không phải là contactor an toàn chuyên dụng, nhưng khi được thiết kế đúng cách, nó vẫn có thể tham gia vào chuỗi an toàn tổng thể của máy.

Các điểm cần lưu ý khi lắp đặt khởi động từ Chint cho máy cắt nhôm

Để khởi động từ Chint cho máy cắt nhôm hoạt động ổn định và đạt tuổi thọ cao, cần chú ý một số điểm kỹ thuật trong quá trình lắp đặt và vận hành. Ngoài các yêu cầu cơ bản về siết chặt đầu cos, chọn tiết diện dây, bố trí thông gió, người thiết kế và thi công tủ điện cần quan tâm đến khả năng chịu dòng khởi động, số lần đóng cắt trong giờ, cũng như điều kiện môi trường đặc thù của xưởng gia công nhôm (bụi kim loại mịn, dầu bôi trơn, độ ẩm, rung động cơ khí).

• Đảm bảo siết chặt đầu cos và dây dẫn đúng tiết diện, tránh phát nhiệt tại điểm tiếp xúc gây cháy nổ. Với motor 4kW, dòng định mức thường vào khoảng 8–10A (tùy điện áp và cấp hiệu suất), nhưng dòng khởi động có thể gấp 6–7 lần. Nếu đầu cos lỏng, điện trở tiếp xúc tăng, nhiệt phát sinh lớn, dễ làm cháy đen chân contactor, biến dạng vỏ nhựa và giảm tuổi thọ tiếp điểm. Nên sử dụng đầu cos ép đúng chuẩn, siết bằng cờ lê lực khi cần, và kiểm tra lại sau một thời gian vận hành ban đầu (ví dụ sau 1–2 tuần) vì dây có thể bị “lụt” và lỏng nhẹ.
• Bố trí thông gió tốt trong tủ điện máy nhôm, tránh đặt contactor sát các nguồn nhiệt lớn như biến tần, nguồn xung công suất cao. Nhiệt độ môi trường xung quanh contactor ảnh hưởng trực tiếp đến khả năng chịu dòng và tuổi thọ cuộn hút. Khi tủ điện đặt gần khu vực cắt, nhiệt từ motor, ma sát lưỡi cắt và ánh nắng (nếu tủ ngoài trời) có thể làm nhiệt độ bên trong tăng cao. Nên:
  • Bố trí khe thoáng, quạt hút – quạt thổi hoặc bộ trao đổi nhiệt nếu tủ kín.
  • Giữ khoảng cách tối thiểu theo khuyến cáo của nhà sản xuất giữa NXC 12 và biến tần, khởi động mềm.
  • Tránh lắp contactor ngay phía trên thiết bị tỏa nhiệt mạnh để hạn chế luồng khí nóng đối lưu trực tiếp.
• Kiểm tra điện áp cuộn hút đúng với thông số trên nhãn thiết bị, tránh cấp sai điện áp gây cháy cuộn dây hoặc không hút được. Trong các tủ điều khiển máy cắt nhôm, cuộn hút có thể dùng điện áp 220VAC, 110VAC hoặc 24VDC tùy thiết kế. Khi thay thế contactor, cần:
  • Đối chiếu mã sản phẩm NXC 12 và điện áp coil in trên nhãn.
  • Đảm bảo nguồn điều khiển (từ biến áp điều khiển hoặc nguồn switching) phù hợp với coil.
  • Kiểm tra sụt áp trên đường dây điều khiển nếu tủ đặt xa máy, tránh trường hợp điện áp đến coil thấp làm contactor rung, phát tiếng ồn và nhanh hỏng tiếp điểm.
• Định kỳ vệ sinh bụi kim loại trong tủ điện, đặc biệt ở khu vực tiếp điểm và cuộn hút, để tránh hiện tượng kẹt cơ khí hoặc phóng điện bề mặt. Bụi nhôm và bụi hợp kim sinh ra trong quá trình cắt có thể bị hút vào tủ điện do chênh lệch áp suất hoặc do quạt làm mát. Bụi kim loại dẫn điện, khi bám trên bề mặt cách điện hoặc khe hở tiếp điểm có thể gây:
  • Phóng điện, đánh lửa bề mặt khi đóng cắt tải.
  • Kẹt cơ cấu chuyển động của contactor, làm cuộn hút không kéo hết hành trình.
  • Tăng nguy cơ chập chờn tín hiệu điều khiển, đặc biệt ở các tiếp điểm phụ.
  Nên sử dụng khí nén khô, sạch để thổi bụi định kỳ, kết hợp kiểm tra trực quan tình trạng bề mặt tiếp điểm và cuộn hút.
• Kiểm tra định kỳ độ mòn tiếp điểm nếu máy cắt nhôm hoạt động với tần suất đóng cắt rất cao, từ đó có kế hoạch thay thế kịp thời. Trong các xưởng sản xuất lớn, một máy cắt nhôm có thể thực hiện hàng nghìn chu kỳ cắt mỗi ca, tương ứng với hàng nghìn lần đóng cắt contactor. Mỗi lần đóng cắt tải cảm ứng như motor 4kW đều tạo ra hồ quang điện, làm mòn dần bề mặt tiếp điểm. Cần:
  • Quan sát màu sắc, độ phẳng và độ cháy xém của tiếp điểm chính.
  • Đo nhiệt độ vận hành tại chân contactor bằng camera nhiệt hoặc nhiệt kế hồng ngoại nếu có điều kiện.
  • Lập kế hoạch bảo trì thay thế NXC 12 theo số giờ vận hành hoặc số chu kỳ đóng cắt ước tính, tránh chờ đến khi tiếp điểm cháy nặng gây dừng máy đột ngột.

Bên cạnh các điểm trên, khi lắp đặt khởi động từ Chint cho máy cắt nhôm cũng nên chú ý đến việc phân tách rõ ràng mạch lực và mạch điều khiển trong tủ, đi dây gọn, tránh chạy song song dây điều khiển tín hiệu yếu với dây nguồn motor để hạn chế nhiễu điện từ. Các dây điều khiển đi đến cuộn hút NXC 12 nên được đánh số, ghi chú rõ ràng trên sơ đồ để thuận tiện cho việc bảo trì, chẩn đoán lỗi khi máy gặp sự cố như không khởi động được, tự dừng giữa chừng hoặc báo lỗi quá tải giả.

Trong môi trường có độ ẩm cao hoặc gần biển, nên cân nhắc sử dụng thêm các biện pháp chống ăn mòn như phủ sơn bảo vệ bên trong tủ, dùng thanh đồng mạ thiếc, và kiểm tra định kỳ hiện tượng oxy hóa tại các điểm đấu nối của contactor. Điều này giúp contactor Chint NXC 12 duy trì khả năng dẫn điện tốt, giảm tổn hao và tăng độ tin cậy cho toàn bộ hệ thống máy cắt nhôm.

Tối ưu hệ thống điều khiển với khởi động từ Chint cho máy cắt nhôm

Việc tối ưu hệ thống điều khiển cho máy cắt nhôm không chỉ dừng ở việc chọn đúng khởi động từ Chint NXC 12 theo công suất motor, mà còn nằm ở cách phối hợp tổng thể với các thiết bị bảo vệ, điều khiển và giám sát trong tủ điện. Một hệ thống được thiết kế tốt phải đảm bảo đồng thời các yếu tố: độ tin cậy, an toàn điện – an toàn cơ khí, khả năng mở rộng, dễ bảo trì và tính sẵn sàng cao của dây chuyền sản xuất.

Trong tủ điện điều khiển máy cắt nhôm, khởi động từ Chint cho tủ điện máy nhôm thường làm việc cùng với:

• Aptomat hoặc MCCB bảo vệ ngắn mạch tổng
• Rơ le nhiệt bảo vệ quá tải cho từng motor
• Rơ le bảo vệ mất pha, lệch pha (nếu dùng riêng)
• PLC hoặc bộ điều khiển chuyên dụng cho dây chuyền cắt nhôm
• Các nút nhấn, công tắc chọn chế độ, cảm biến hành trình, cảm biến tiệm cận
• Relay trung gian, module I/O, nguồn 24VDC cho mạch điều khiển

Sự phối hợp hợp lý giữa contactor Chint NXC 12 và các thiết bị trên cho phép kỹ sư xây dựng các sơ đồ điều khiển liên động phức tạp, đảm bảo trình tự khởi động – dừng máy hợp lý, giảm dòng khởi động tổng và hạn chế sụt áp lưới, đặc biệt quan trọng khi nhà xưởng có nhiều thiết bị công suất lớn hoạt động đồng thời.

Với các dây chuyền cắt nhôm có nhiều motor như: motor trục chính lưỡi cắt, motor bơm thủy lực, motor băng tải cấp phôi, motor kẹp phôi, motor hút bụi…, việc khởi động đồng thời tất cả motor sẽ tạo ra dòng khởi động tổng rất lớn, có thể gây:

• Sụt áp cục bộ, làm PLC hoặc bộ điều khiển reset
• Nhảy aptomat tổng, gây dừng toàn bộ dây chuyền
• Giảm tuổi thọ thiết bị đóng cắt do chịu dòng xung cao lặp lại

Bằng cách sử dụng khởi động từ Chint cho tủ điện máy nhôm kết hợp với logic điều khiển trong PLC, kỹ sư có thể lập trình trình tự khởi động theo thời gian hoặc theo điều kiện liên động. Ví dụ:

• Khởi động motor bơm thủy lực trước, chờ áp suất ổn định
• Sau đó mới cho phép khởi động motor trục chính lưỡi cắt
• Tiếp theo mới khởi động motor băng tải cấp phôi và motor kẹp phôi

Trong sơ đồ này, mỗi motor được điều khiển bởi một contactor Chint NXC 12 hoặc model tương đương, PLC sẽ lần lượt cấp tín hiệu điều khiển cuộn dây contactor theo trình tự đã lập trình. Nhờ đó, dòng khởi động được phân bố theo thời gian, tránh đỉnh dòng quá lớn tại một thời điểm.

Trong các dây chuyền cắt nhôm tự động, contactor Chint cho máy cắt nhôm thường được điều khiển bởi PLC hoặc bộ điều khiển chuyên dụng. Việc sử dụng tiếp điểm phụ của khởi động từ Chint NXC 12 để phản hồi trạng thái về PLC là một giải pháp quan trọng để nâng cao mức độ giám sát và an toàn vận hành.

Các tiếp điểm phụ NO/NC của contactor có thể được sử dụng cho nhiều mục đích:

• Phản hồi trạng thái “motor đã chạy” hoặc “motor đã dừng” về PLC
• Tạo liên động điện giữa các motor (ví dụ motor băng tải chỉ được phép chạy khi motor trục chính đã chạy ổn định)
• Khóa liên động giữa chế độ vận hành tay – tự động
• Tham gia mạch dừng khẩn cấp nhiều cấp

Khi PLC nhận được tín hiệu phản hồi từ tiếp điểm phụ của khởi động từ Chint NXC 12, hệ thống có thể so sánh với lệnh điều khiển đã gửi. Nếu PLC đã cấp lệnh chạy nhưng tiếp điểm phụ không đóng trong một khoảng thời gian cho phép, có thể kết luận:

• Cuộn dây contactor bị đứt hoặc cháy
• Mạch điều khiển bị đứt dây, mất nguồn điều khiển
• Contactor bị kẹt cơ khí, không thể đóng tiếp điểm chính

Trong trường hợp này, PLC có thể tự động dừng các phần liên quan của dây chuyền, hiển thị cảnh báo lỗi cụ thể trên HMI, giúp kỹ thuật viên nhanh chóng khoanh vùng sự cố. Tương tự, nếu tiếp điểm phụ báo trạng thái “đang chạy” nhưng PLC đã gửi lệnh dừng, hệ thống có thể phát hiện nguy cơ contactor bị dính tiếp điểm chính, từ đó kích hoạt mạch dừng khẩn cấp ở cấp cao hơn (ngắt aptomat tổng hoặc ngắt nguồn điều khiển).

Bên cạnh đó, khi kết hợp khởi động từ Chint cho tủ điện máy nhôm với rơ le nhiệt hoặc rơ le bảo vệ quá tải, tín hiệu tác động của rơ le cũng có thể được đưa về PLC. Khi rơ le nhiệt tác động do quá tải, contactor sẽ bị ngắt, đồng thời PLC nhận được tín hiệu “quá tải motor”. Từ đó, chương trình điều khiển có thể:

• Dừng an toàn toàn bộ dây chuyền hoặc chỉ dừng các phần liên quan
• Ghi lại lịch sử lỗi (log) để phân tích sau
• Yêu cầu xác nhận của người vận hành trước khi cho phép khởi động lại

Trong các ứng dụng cắt nhôm chính xác cao, việc phát hiện sớm các lỗi như kẹt cơ khí, quá tải, mất pha là rất quan trọng để tránh hư hỏng lưỡi cắt, trục chính và phôi nhôm giá trị cao. Khi motor bị kẹt cơ khí, dòng điện tăng cao, rơ le nhiệt hoặc rơ le bảo vệ quá tải sẽ tác động, ngắt contactor Chint NXC 12. Nếu hệ thống không có phản hồi về PLC, người vận hành có thể không biết nguyên nhân dừng máy, dẫn đến thao tác khởi động lại liên tục, làm trầm trọng thêm hư hỏng.

Với phản hồi trạng thái từ tiếp điểm phụ và tín hiệu bảo vệ, PLC có thể hiển thị rõ ràng trên HMI: “Quá tải motor trục chính”, “Mất pha motor băng tải”, “Kẹt cơ khí cụm kẹp phôi”… Nhờ đó, việc bảo trì, xử lý sự cố trở nên nhanh chóng và chính xác hơn, giảm thời gian dừng máy và tăng hiệu suất sử dụng thiết bị.

Khi cần nâng cấp công suất máy cắt nhôm, ví dụ thay motor 3kW bằng motor 4kW hoặc lớn hơn, việc đánh giá lại khả năng chịu tải của khởi động từ Chint cho motor 4kW là bắt buộc. Không chỉ đơn thuần so sánh công suất, kỹ sư cần xem xét các yếu tố:

• Dòng định mức của motor ở điện áp làm việc (thường là 380/400V)
• Chế độ làm việc: S1 (liên tục), S3 (ngắt quãng), số lần khởi động/giờ
• Kiểu khởi động: trực tiếp (DOL), sao – tam giác, hay dùng biến tần
• Điều kiện môi trường: nhiệt độ, độ cao lắp đặt, thông gió tủ điện

Contactor Chint NXC 12 có dải dòng định mức nhất định, phù hợp với một khoảng công suất motor tương ứng. Khi nâng cấp từ motor 3kW lên 4kW, nếu dòng làm việc của motor mới vẫn nằm trong giới hạn cho phép của NXC 12 (theo catalog của nhà sản xuất), có thể tiếp tục sử dụng contactor hiện tại, nhưng cần kiểm tra thêm:

• Dòng cài đặt của rơ le nhiệt có phù hợp với dòng định mức mới
• Tiết diện dây dẫn, cầu đấu, thanh cái trong tủ có đáp ứng được dòng tăng thêm
• Khả năng chịu dòng khởi động lặp lại của contactor trong điều kiện vận hành thực tế

Nếu motor mới vượt quá giới hạn của contactor Chint NXC 12, cần nâng cấp lên cấp dòng cao hơn trong cùng dòng NXC để đảm bảo an toàn và độ bền cho toàn hệ thống. Việc chọn contactor mới nên tuân thủ một số nguyên tắc:

• Chọn dòng định mức contactor lớn hơn dòng định mức motor tối thiểu 15–20% để dự phòng
• Xem xét dòng khởi động (thường gấp 6–7 lần dòng định mức đối với khởi động trực tiếp)
• Đảm bảo khả năng đóng cắt phù hợp với số lần khởi động/ngày của dây chuyền
• Giữ nguyên hoặc tương thích với điện áp cuộn dây điều khiển (24VDC, 220VAC…)

Khi thay đổi contactor, cần rà soát lại toàn bộ sơ đồ điều khiển, đặc biệt là các mạch liên động sử dụng tiếp điểm phụ. Nếu chuyển sang model contactor có số lượng tiếp điểm phụ khác, kỹ sư phải điều chỉnh lại sơ đồ đấu dây và chương trình PLC tương ứng để không làm mất các chức năng an toàn hoặc liên động quan trọng.

Trong nhiều trường hợp, việc nâng cấp công suất motor kéo theo nhu cầu nâng cấp cả phương thức khởi động. Ví dụ, khi tăng công suất motor trục chính lên mức cao hơn, dòng khởi động trực tiếp có thể gây sụt áp đáng kể, ảnh hưởng đến các thiết bị khác trong nhà xưởng. Khi đó, có thể xem xét:

• Sử dụng khởi động sao – tam giác với hai hoặc ba khởi động từ Chint kết hợp rơ le thời gian
• Sử dụng biến tần để khởi động mềm, điều chỉnh tốc độ cắt linh hoạt

Trong sơ đồ sao – tam giác, việc lựa chọn đúng cấp dòng cho từng contactor Chint (contactor chính, contactor sao, contactor tam giác) là rất quan trọng, vì mỗi contactor chịu dòng khác nhau trong từng giai đoạn khởi động. Khi dùng biến tần, contactor phía trước biến tần phải được chọn theo dòng đầu vào của biến tần, còn contactor phía sau (nếu có) phải tương thích với chế độ điều khiển của biến tần để tránh đóng cắt dưới tải không phù hợp.

Đối với dây chuyền cắt nhôm hiện đại, xu hướng là tích hợp sâu hơn giữa khởi động từ Chint cho tủ điện máy nhôm và hệ thống điều khiển trung tâm. Các tiếp điểm phụ không chỉ dùng cho liên động cơ bản mà còn phục vụ cho các chức năng nâng cao như:

• Giám sát thời gian chạy thực tế của từng motor để lập kế hoạch bảo trì định kỳ
• Đếm số lần khởi động để đánh giá mức độ “già hóa” của contactor
• Gửi dữ liệu trạng thái lên hệ thống SCADA hoặc MES để phân tích hiệu suất dây chuyền

Khi thiết kế hoặc cải tạo tủ điện cho máy cắt nhôm, việc hiểu rõ đặc tính điện – cơ của contactor Chint NXC 12, kết hợp với khả năng lập trình linh hoạt của PLC, cho phép xây dựng một hệ thống điều khiển vừa tối ưu về mặt kỹ thuật, vừa hiệu quả về chi phí đầu tư và vận hành. Sự phối hợp chặt chẽ giữa lựa chọn thiết bị, thiết kế sơ đồ, lập trình điều khiển và đánh giá tải khi nâng cấp công suất motor là nền tảng để hệ thống máy cắt nhôm hoạt động ổn định, an toàn và bền bỉ trong môi trường sản xuất công nghiệp.
