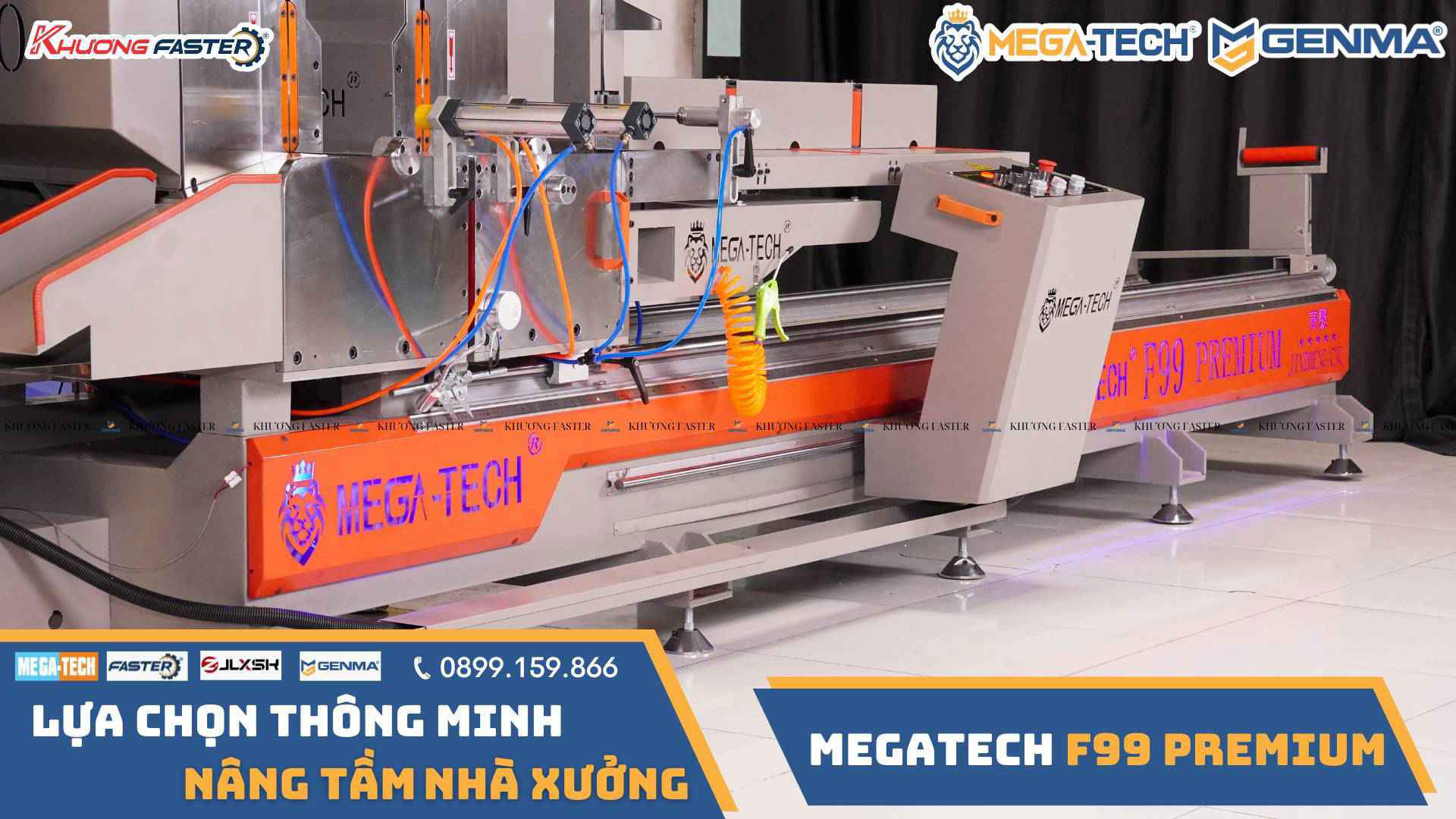

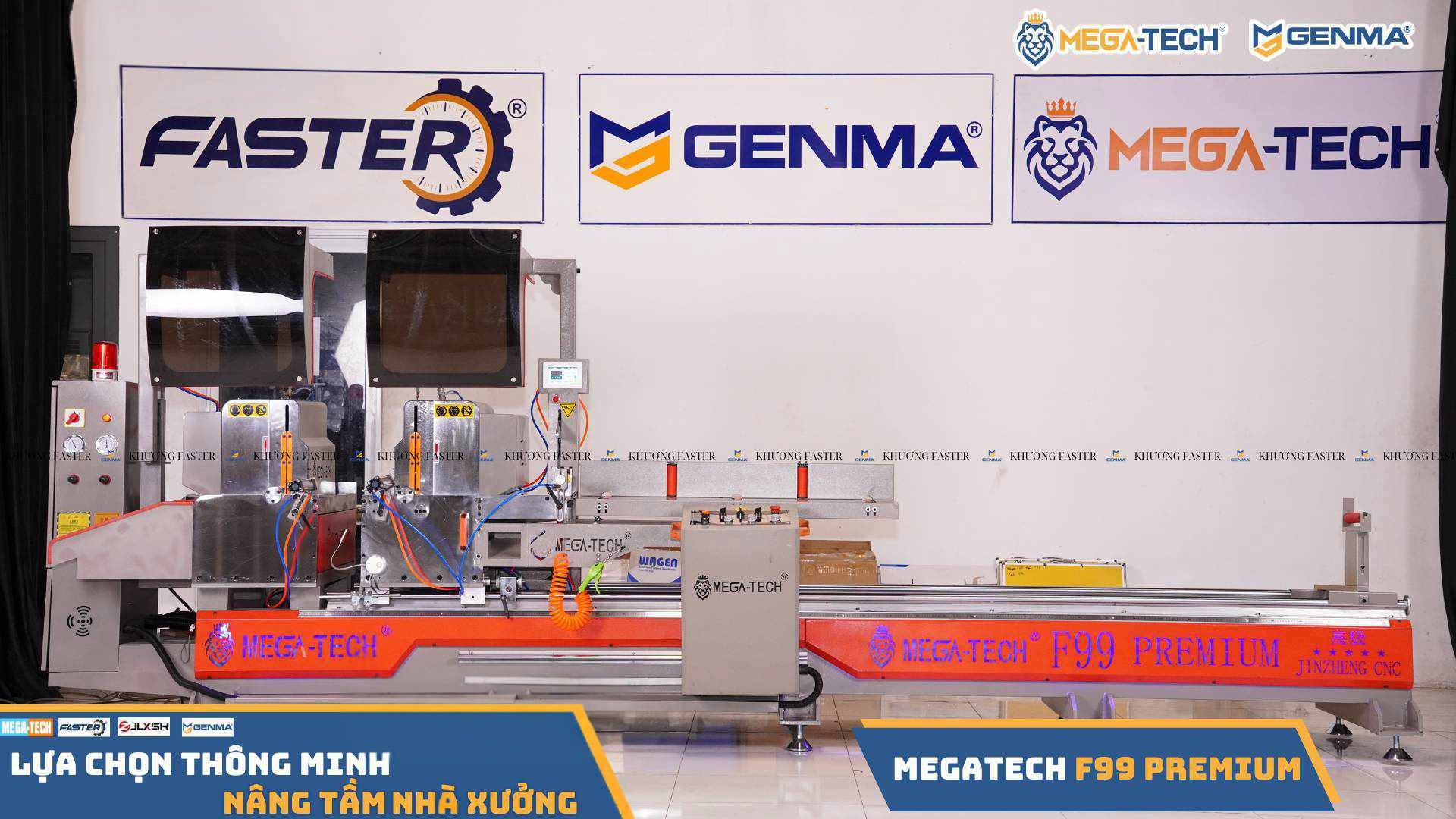

Giới thiệu về máy cắt nhôm 2 đầu Megatech F99 Premium lưỡi 520

Máy cắt nhôm 2 đầu Megatech F99 Premium lưỡi 520 là thiết bị chuyên dụng được thiết kế nhằm đáp ứng nhu cầu cắt chính xác và hiệu quả trong ngành gia công nhôm kính. Với thiết kế hiện đại và tính năng vượt trội, máy mang lại sự tiện lợi và độ bền cao cho người sử dụng. Sản phẩm được trang bị lưỡi cắt đường kính 520mm, phù hợp với nhiều loại vật liệu nhôm có kích thước đa dạng, giúp tối ưu hóa quá trình sản xuất và giảm thiểu sai số trong từng đường cắt.

Thông số kỹ thuật chi tiết của máy cắt nhôm 2 đầu Megatech F99 Premium

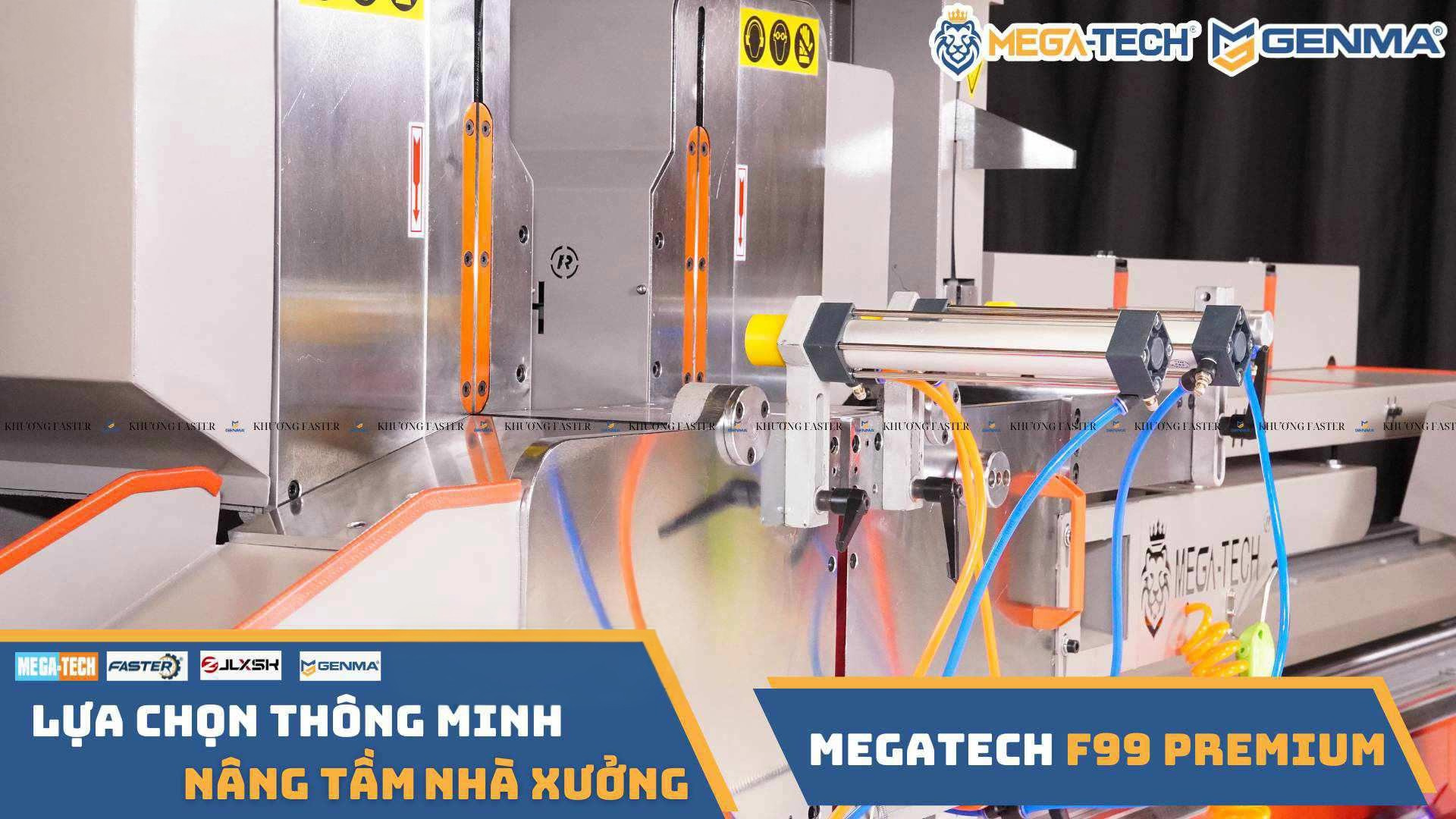

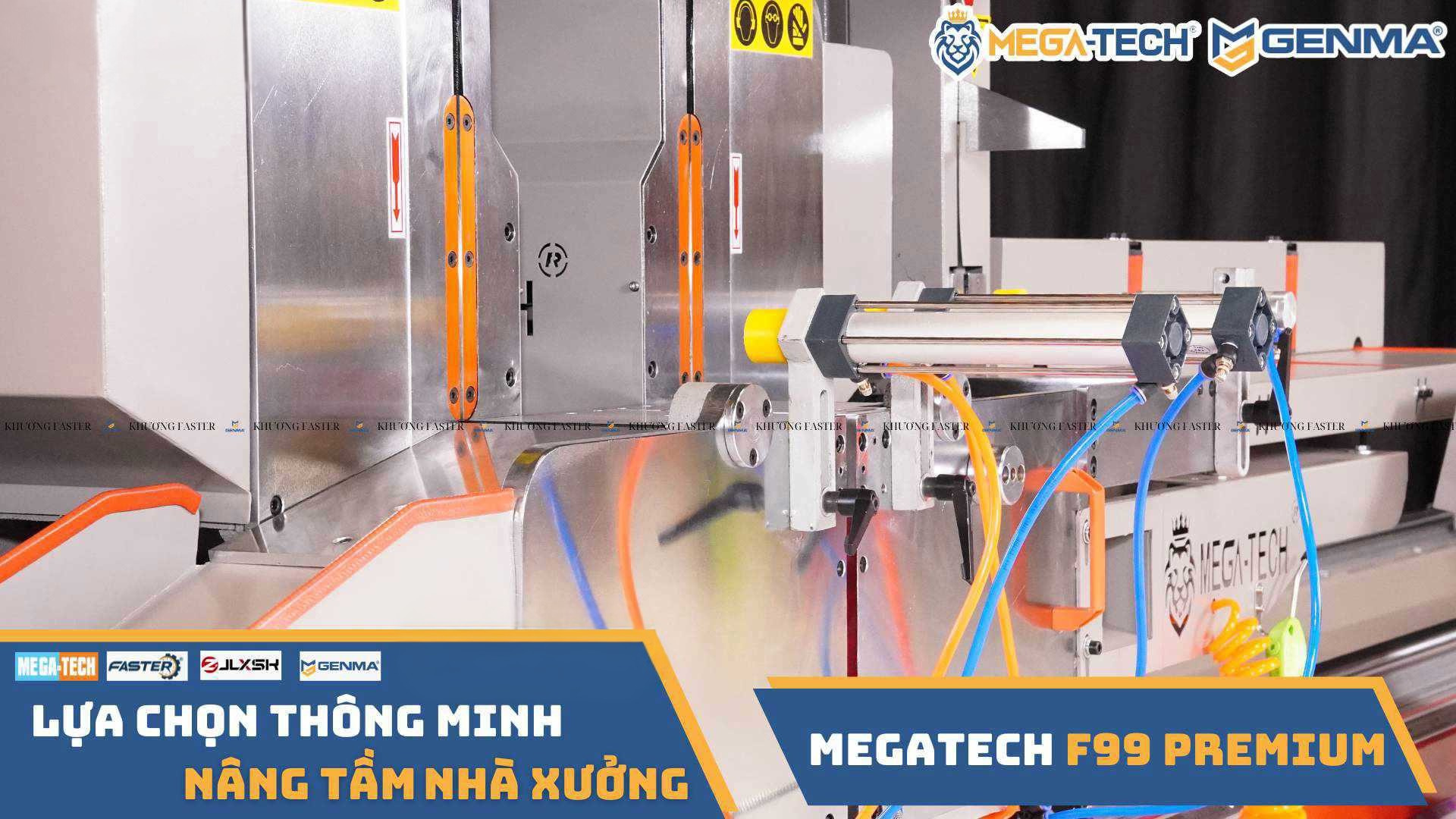

Thiết kế và cấu tạo của máy cắt nhôm 2 đầu Megatech F99 Premium

Máy cắt nhôm 2 đầu Megatech F99 Premium được thiết kế với khung máy chắc chắn bằng thép chịu lực cao, đảm bảo độ ổn định khi vận hành. Hai đầu cắt độc lập giúp tăng hiệu suất làm việc, cho phép cắt đồng thời hai đầu thanh nhôm với độ chính xác cao. Hệ thống lưỡi cắt đường kính 520mm được làm từ hợp kim chất lượng cao, đảm bảo độ bền và khả năng cắt sắc bén trong thời gian dài.

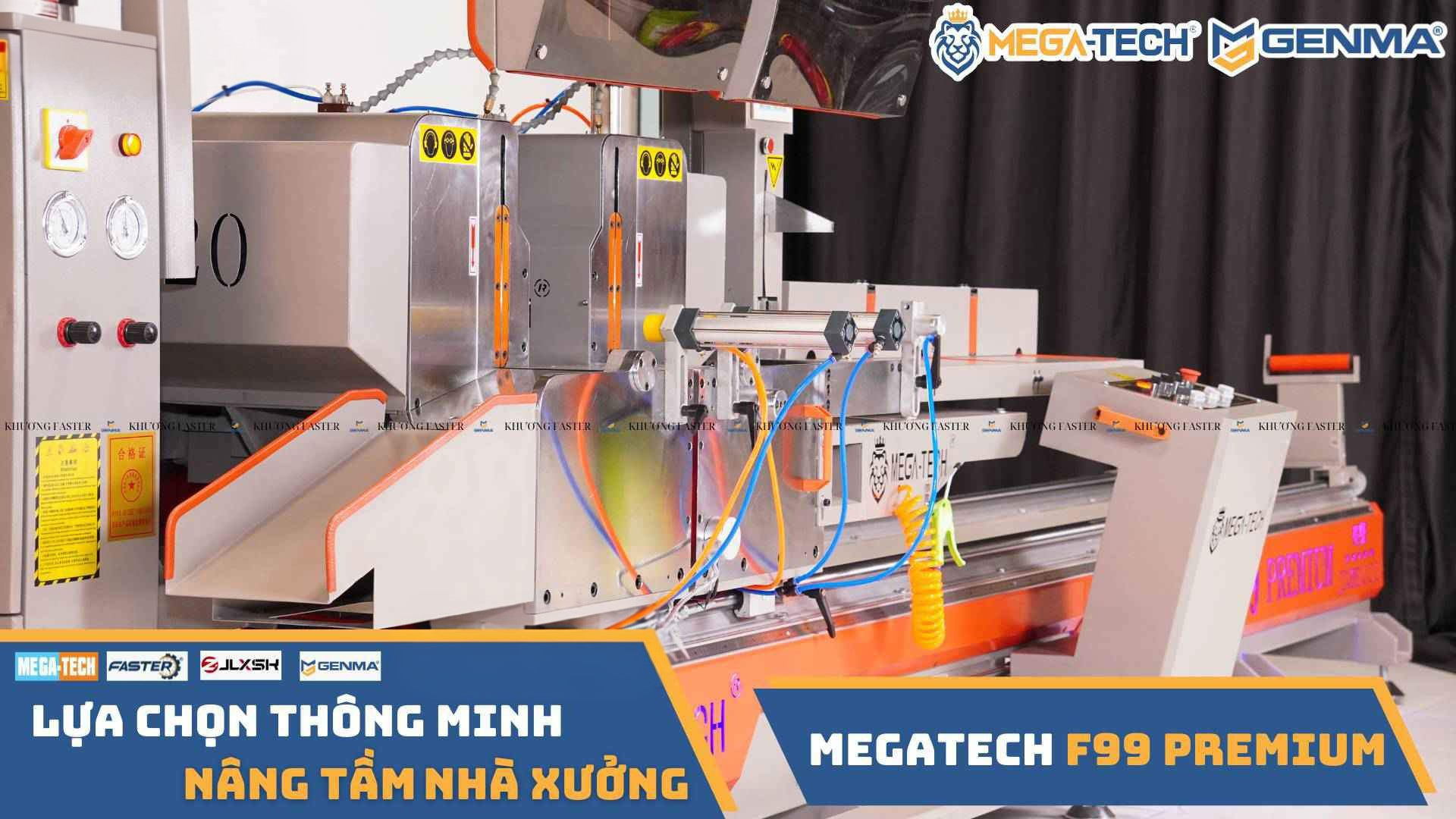

Phần bàn làm việc được trang bị hệ thống ray trượt chính xác, giúp thao tác di chuyển thanh nhôm dễ dàng và mượt mà. Ngoài ra, máy còn tích hợp hệ thống điều khiển điện tử hiện đại, cho phép người vận hành dễ dàng điều chỉnh góc cắt từ 0° đến 45°, phù hợp với nhiều yêu cầu kỹ thuật khác nhau trong gia công nhôm kính.

Tính năng nổi bật và ưu điểm kỹ thuật

• Độ chính xác cao: Hệ thống dẫn hướng và ray trượt được gia công tỉ mỉ, giúp đảm bảo các đường cắt luôn thẳng và chính xác tuyệt đối.
• Hiệu suất làm việc lớn: Với hai motor công suất 3.0kW mỗi đầu, máy có khả năng cắt nhanh và mạnh mẽ, giảm thời gian chờ đợi trong sản xuất.
• Góc cắt đa dạng: Khả năng điều chỉnh góc cắt từ  45° 90° đến 135° giúp máy phù hợp với nhiều kiểu cắt khác nhau, từ cắt thẳng đến cắt nghiêng phức tạp.
• Độ bền cao: Vật liệu chế tạo và lưỡi cắt chất lượng cao giúp máy hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
• Tiết kiệm năng lượng: Motor hiệu suất cao kết hợp với thiết kế tối ưu giúp giảm tiêu thụ điện năng trong quá trình vận hành.

Ứng dụng thực tiễn trong ngành gia công nhôm kính

Máy cắt nhôm 2 đầu Megatech F99 Premium lưỡi 520 được sử dụng rộng rãi trong các xưởng sản xuất cửa nhôm, vách kính, khung nhôm và các sản phẩm nội thất bằng nhôm khác. Khả năng cắt chính xác và đa dạng góc cắt giúp máy đáp ứng tốt các yêu cầu kỹ thuật phức tạp, từ các chi tiết nhỏ đến các thanh nhôm dài lên đến 3700 mm.

Đặc biệt, với thiết kế hai đầu cắt độc lập, máy cho phép cắt đồng thời hai đầu thanh nhôm, tăng năng suất và giảm thiểu thời gian thao tác. Điều này rất phù hợp với các dây chuyền sản xuất lớn, nơi yêu cầu tốc độ và độ chính xác cao để đảm bảo tiến độ công việc.

Thông số kỹ thuật chi tiết

• Model: F99 Premium
• Đường kính lưỡi cắt: 520 mm
• Công suất motor: 2 x 3.0 kW
• Tốc độ không tải: 2800 vòng/phút
• Góc cắt:  45°-  90° - 135°
• Chiều dài cắt tối đa: 3700 mm
• Kích thước máy: 5200 x 1300 x 1600 mm
• Trọng lượng: 1500 kg

Hệ thống điều khiển và an toàn

Máy được trang bị bảng điều khiển điện tử dễ sử dụng, cho phép người vận hành điều chỉnh các thông số cắt một cách chính xác và nhanh chóng. Hệ thống nút dừng khẩn cấp giúp đảm bảo an toàn tối đa cho người sử dụng khi cần dừng lưỡi đột ngột khi sảy ra sự cố

Máy cắt nhôm 2 đầu Megatech F99 Premium lưỡi 520 là thiết bị chuyên dụng được thiết kế nhằm đáp ứng nhu cầu cắt chính xác và hiệu quả trong ngành gia công nhôm kính. Với thiết kế hiện đại và tính năng vượt trội, máy mang lại sự tiện lợi và độ bền cao cho người sử dụng. Sản phẩm được trang bị lưỡi cắt đường kính 520mm, phù hợp với nhiều loại vật liệu nhôm có kích thước đa dạng, giúp tối ưu hóa quá trình sản xuất và giảm thiểu sai số trong từng đường cắt.

Thông số kỹ thuật chi tiết của máy cắt nhôm 2 đầu Megatech F99 Premium

• Thông số Giá trị
• Model F99 Premium
• Loại máy Máy cắt nhôm 2 đầu
• Đường kính lưỡi cắt 520 mm
• Công suất motor 2 x 3.0 kW
• Điện áp 380V/50Hz
• Tốc độ không tải 2800 vòng/phút
• Góc cắt 45° - 90° - 135°
• Chiều dài cắt tối đa 3700 mm
• Kích thước máy (D x R x C) 5200 x 1300 x 1600 mm
• Trọng lượng máy 1500 kg
• Thiết kế và cấu tạo của máy cắt nhôm 2 đầu Megatech F99 Premium
• Máy cắt nhôm 2 đầu Megatech F99 Premium được thiết kế với khung máy chắc chắn bằng thép chịu lực cao, đảm bảo độ ổn định khi vận hành. Hai đầu cắt độc lập giúp tăng hiệu suất làm việc, cho phép cắt đồng thời hai đầu thanh nhôm với độ chính xác cao. Hệ thống lưỡi cắt đường kính 520mm được làm từ hợp kim chất lượng cao, đảm bảo độ bền và khả năng cắt sắc bén trong thời gian dài.

Tính năng nổi bật và ưu điểm kỹ thuật

• Độ chính xác cao: Hệ thống dẫn hướng và ray trượt được gia công tỉ mỉ, giúp đảm bảo các đường cắt luôn thẳng và chính xác tuyệt đối.
• Hiệu suất làm việc lớn: Với hai motor công suất 3.0kW mỗi đầu, máy có khả năng cắt nhanh và mạnh mẽ, giảm thời gian chờ đợi trong sản xuất.
• Góc cắt đa dạng: Khả năng điều chỉnh góc cắt từ 45° 90° đến 135° giúp máy phù hợp với nhiều kiểu cắt khác nhau, từ cắt thẳng đến cắt nghiêng phức tạp.
• Độ bền cao: Vật liệu chế tạo và lưỡi cắt chất lượng cao giúp máy hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
• Tiết kiệm năng lượng: Motor hiệu suất cao kết hợp với thiết kế tối ưu giúp giảm tiêu thụ điện năng trong quá trình vận hành.

Ứng dụng thực tiễn trong ngành gia công nhôm kính

Máy cắt nhôm 2 đầu Megatech F99 Premium lưỡi 520 được sử dụng rộng rãi trong các xưởng sản xuất cửa nhôm, vách kính, khung nhôm và các sản phẩm nội thất bằng nhôm khác. Khả năng cắt chính xác và đa dạng góc cắt giúp máy đáp ứng tốt các yêu cầu kỹ thuật phức tạp, từ các chi tiết nhỏ đến các thanh nhôm dài lên đến 4200 mm.

Đặc biệt, với thiết kế hai đầu cắt độc lập, máy cho phép cắt đồng thời hai đầu thanh nhôm, tăng năng suất và giảm thiểu thời gian thao tác. Điều này rất phù hợp với các dây chuyền sản xuất lớn, nơi yêu cầu tốc độ và độ chính xác cao để đảm bảo tiến độ công việc.

Giới thiệu máy cắt nhôm 2 đầu Megatech F99

Máy cắt nhôm 2 đầu Megatech F99 là thiết bị chuyên dụng được thiết kế dành riêng cho gia công nhôm hệ lớn, nhôm bản dày và các cấu kiện đòi hỏi độ chính xác cao. Với tiêu chí an toàn – ổn định – bền bỉ, máy phù hợp cho các xưởng sản xuất hoạt động liên tục, đảm bảo hiệu suất và chất lượng cắt tối ưu.

Thông số kỹ thuật chi tiết

Thiết kế và cấu tạo máy

Megatech F99 sở hữu khung máy được chế tạo từ thép hộp dày dặn, thiết kế thân bệ 2 tầng giúp chống vặn xoắn và tăng cường độ cứng vững khi vận hành cường độ cao. Máy đứng trên 5 đế với 10 chân trụ, giảm rung lắc tối đa, đảm bảo sự ổn định lâu dài trong quá trình gia công.

Hệ thống ray dẫn hướng vuông kết hợp bơm dầu bôi trơn tự động giúp đầu cắt di chuyển mượt mà, chính xác và bền bỉ theo thời gian. Hai motor công suất 3kW vận hành độc lập, kết hợp với lưỡi cắt KILIX đường kính 520 mm cho lực cắt khỏe, đường cắt mịn, hạn chế ba via và phù hợp với các hệ nhôm dày, bản lớn.

Hệ thống piston điều khiển bằng dầu thủy lực và khí nén giúp lưỡi cắt đưa ra êm ái, đều lực, tránh hiện tượng vấp nhôm và đảm bảo độ chính xác cao cũng như kéo dài tuổi thọ lưỡi cắt. Ngoài ra, máy tích hợp bơm dầu làm mát và hệ thống phun dầu tự động hoạt động đồng thời khi vận hành, giảm nhiệt độ lưỡi cắt, bảo vệ lưỡi và nâng cao chất lượng bề mặt cắt.

Hệ thống điện và an toàn

Máy sử dụng nguồn điện 3 pha 380V, được trang bị đầy đủ các thiết bị bảo vệ như chống đảo pha, khởi động từ, cầu chì và công tắc nguồn nhằm đảm bảo vận hành ổn định và hạn chế rủi ro về điện. Bảng điều khiển sử dụng nút bấm điện áp thấp 24V có khả năng chống chập cháy, bảo vệ người vận hành khỏi nguy cơ giật điện khi xảy ra sự cố, nâng cao mức độ an toàn trong môi trường sản xuất.

Hệ thống phanh điện từ giúp dừng lưỡi cắt nhanh chóng khi cần thiết, đảm bảo an toàn tuyệt đối cho người sử dụng. Các bộ phận bảo vệ lưỡi cắt và hệ thống chống bụi cũng được tích hợp nhằm kéo dài tuổi thọ máy và bảo vệ sức khỏe người lao động.

Tính năng nổi bật và ưu điểm kỹ

 thuật

• Độ chính xác cao: Ray dẫn hướng vuông và hệ thống piston thủy lực khí nén phối hợp giúp lưỡi cắt di chuyển ổn định, chính xác, đảm bảo các đường cắt thẳng và sắc nét.
• Hiệu suất làm việc vượt trội: Hai motor 3kW mạnh mẽ cho lực cắt khỏe, đáp ứng tốt các loại nhôm hệ lớn, nhôm bản dày với tốc độ cắt nhanh, giảm thời gian chờ đợi.
• Góc cắt đa dạng: Hỗ trợ 3 góc cắt 45°, 90° và đặc biệt là 135° cắt ngửa, giúp xử lý nhôm khổ lớn ổn định, hạn chế biến dạng và sập phôi.
• Hệ thống làm mát tự động: Bơm dầu và phun dầu làm mát đồng bộ giúp giảm nhiệt độ lưỡi cắt, bảo vệ lưỡi và nâng cao chất lượng bề mặt cắt.
• Khung máy chắc chắn, giảm rung lắc: Thiết kế thân bệ thép hộp 2 tầng và hệ thống chân trụ vững chắc giúp máy vận hành ổn định, bền bỉ trong môi trường công nghiệp.
• An toàn vận hành cao: Hệ thống điện bảo vệ toàn diện và bảng điều khiển điện áp thấp đảm bảo an toàn cho người sử dụng trong quá trình vận hành.

Ứng dụng thực tiễn

Megatech F99 là lựa chọn lý tưởng cho các xưởng sản xuất cửa nhôm hệ lớn, vách kính, khung nhôm và các cấu kiện nhôm bản dày yêu cầu độ chính xác cao. Khả năng cắt đồng thời hai đầu thanh nhôm giúp tăng năng suất, giảm thời gian thao tác, rất phù hợp với dây chuyền sản xuất quy mô vừa và lớn.

Đặc biệt, góc cắt 135° cắt ngửa là điểm mạnh nổi bật của máy, giúp xử lý các thanh nhôm kích thước lớn một cách ổn định, hạn chế biến dạng và sập phôi, nâng cao chất lượng sản phẩm cuối cùng.

Chế độ bảo hành và dịch vụ

Máy cắt nhôm 2 đầu Megatech F99 được bảo hành chính hãng 2 năm, mang đến sự yên tâm cho các xưởng sản xuất về chất lượng và độ bền thiết bị. Sản phẩm phù hợp với các doanh nghiệp cần một dòng máy cắt mạnh mẽ, an toàn và ổn định để đáp ứng yêu cầu sản xuất liên tục và khắt khe.

Máy cắt nhôm 2 đầu Megatech F99 – Giải pháp chuyên nghiệp cho nhôm hệ lớn, nhôm bản dày

Giới thiệu chung

Máy cắt nhôm 2 đầu Megatech F99 là dòng thiết bị chuyên dụng được tối ưu cho gia công nhôm hệ lớn, nhôm bản dày và các cấu kiện yêu cầu dung sai chặt chẽ. Toàn bộ kết cấu, hệ truyền động và hệ điều khiển được thiết kế theo triết lý an toàn – ổn định – bền bỉ, phù hợp với các xưởng sản xuất vận hành liên tục nhiều ca, đòi hỏi độ tin cậy cao và chất lượng cắt ổn định trong thời gian dài.

Thông số kỹ thuật cơ bản

• Model: Megatech F99
• Loại máy: Máy cắt nhôm 2 đầu
• Đường kính lưỡi cắt: 520 mm (lưỡi nhôm KILIX)
• Công suất motor: 2 x 3.0 kW
• Nguồn điện: 3 pha 380V
• Góc cắt hỗ trợ: 45° – 90° – 135° (cắt ngửa)
• Đối tượng gia công: Nhôm hệ lớn, nhôm bản dày, cấu kiện yêu cầu độ chính xác cao
• Chế độ bảo hành: 2 năm

Hệ thống điện và an toàn vận hành

Megatech F99 sử dụng hệ thống điện 3 pha 380V, được thiết kế theo tiêu chuẩn công nghiệp, chú trọng đến độ ổn định và an toàn trong môi trường sản xuất cường độ cao. Toàn bộ hệ thống được tích hợp đầy đủ các lớp bảo vệ:

• Chống đảo pha: Ngăn ngừa hiện tượng quay ngược chiều motor, bảo vệ motor và cụm truyền động, tránh hư hỏng cơ khí và điện.
• Khởi động từ, cầu chì, công tắc nguồn: Đảm bảo đóng cắt an toàn, bảo vệ quá tải, ngắn mạch và hỗ trợ thao tác vận hành, bảo trì thuận tiện.

Bảng điều khiển sử dụng nút bấm điện áp thấp 24V, có khả năng chống chập cháy, giảm thiểu nguy cơ phóng điện và đảm bảo không gây giật cho người vận hành khi xảy ra sự cố rò điện. Cấu trúc này đặc biệt phù hợp với môi trường xưởng có độ ẩm, bụi và dầu cắt, giúp nâng cao mức độ an toàn tổng thể.

Cụm truyền động cắt và lưỡi cắt

Máy được trang bị 2 motor công suất 3kW hoạt động độc lập cho từng đầu cắt. Công suất lớn kết hợp với lưỡi cắt nhôm KILIX đường kính Ø520 mm tạo ra lực cắt khỏe, đảm bảo:

• Khả năng cắt ổn định trên nhôm hệ lớn, nhôm bản dày và các profile có tiết diện phức tạp.
• Đường cắt mịn, ít ba via, giảm tải cho công đoạn vệ sinh, mài sửa sau cắt.
• Hạn chế hiện tượng rung lưỡi, xé bề mặt hoặc cháy bề mặt cắt khi làm việc ở cường độ cao.

Việc lựa chọn lưỡi KILIX Ø520 mm giúp tối ưu đồng thời giữa tốc độ cắt, độ sâu cắt và độ bền lưỡi, phù hợp với các xưởng chuyên thi công nhôm hệ lớn, cửa nhôm cao cấp, vách kính mặt dựng.

Hệ thống góc cắt và khả năng gia công

Megatech F99 hỗ trợ 3 góc cắt tiêu chuẩn: 45° – 90° – 135°, trong đó:

• 45°: Phù hợp cắt góc khung, cánh cửa, vách, các chi tiết ghép góc thông dụng.
• 90°: Dùng cho cắt phân đoạn, cắt chia đoạn, cắt thanh trung gian, cắt chuẩn chiều dài.
• 135° cắt ngửa: Là điểm mạnh nổi bật, cho phép cắt ngửa nhôm khổ lớn, giúp:
  • Giảm nguy cơ sập phôi khi cắt các profile bản rộng, dày.
  • Hạn chế biến dạng thanh nhôm do lực kẹp và lực cắt.
  • Đảm bảo độ ổn định hình học của chi tiết sau cắt, đặc biệt quan trọng với hệ mặt dựng, cửa kích thước lớn.

Nhờ hệ góc cắt được chuẩn hóa, máy đáp ứng tốt các yêu cầu gia công từ sản xuất cửa nhôm dân dụng đến các hệ nhôm kỹ thuật cao, đòi hỏi độ chính xác và tính lặp lại cao giữa các chi tiết.

Hệ thống piston, thủy lực – khí nén và điều khiển hành trình cắt

Chuyển động lưỡi cắt được điều khiển bởi hệ thống piston kết hợp dầu thủy lực và khí nén, tạo nên đặc tính làm việc:

• Lưỡi đưa ra êm, đều lực: Hạn chế hiện tượng giật, rung, giúp đường cắt ổn định từ đầu đến cuối hành trình.
• Không vấp nhôm: Giảm nguy cơ sứt mẻ bề mặt, nứt gãy mép cắt, đặc biệt với profile dày hoặc có nhiều khoang rỗng.
• Độ chính xác cao và tuổi thọ lưỡi tốt hơn: Do lực cắt được phân bố đều, tránh quá tải cục bộ lên răng cưa.

Cấu hình thủy lực – khí nén kết hợp cho phép tinh chỉnh tốc độ tiến lưỡi, lực ép và đặc tính dừng, phù hợp với nhiều loại profile nhôm khác nhau, từ nhôm mỏng đến nhôm hệ dày, nhôm kết cấu.

Hệ thống bôi trơn và làm mát lưỡi cắt

Máy được tích hợp bơm dầu làm mát và hệ thống phun dầu làm mát tự động, hoạt động đồng bộ với quá trình cắt. Hệ thống này đảm bảo:

• Giảm nhiệt độ lưỡi cắt trong quá trình làm việc liên tục, tránh hiện tượng quá nhiệt gây mất tôi, cong vênh lưỡi.
• Bảo vệ răng cưa, giảm mài mòn, kéo dài chu kỳ thay lưỡi, giảm chi phí vận hành.
• Nâng cao chất lượng bề mặt cắt, hạn chế cháy bề mặt, bám bột nhôm, giúp bề mặt sáng, sạch, ít phải xử lý lại.

Kết cấu cơ khí, khung bệ và hệ dẫn hướng

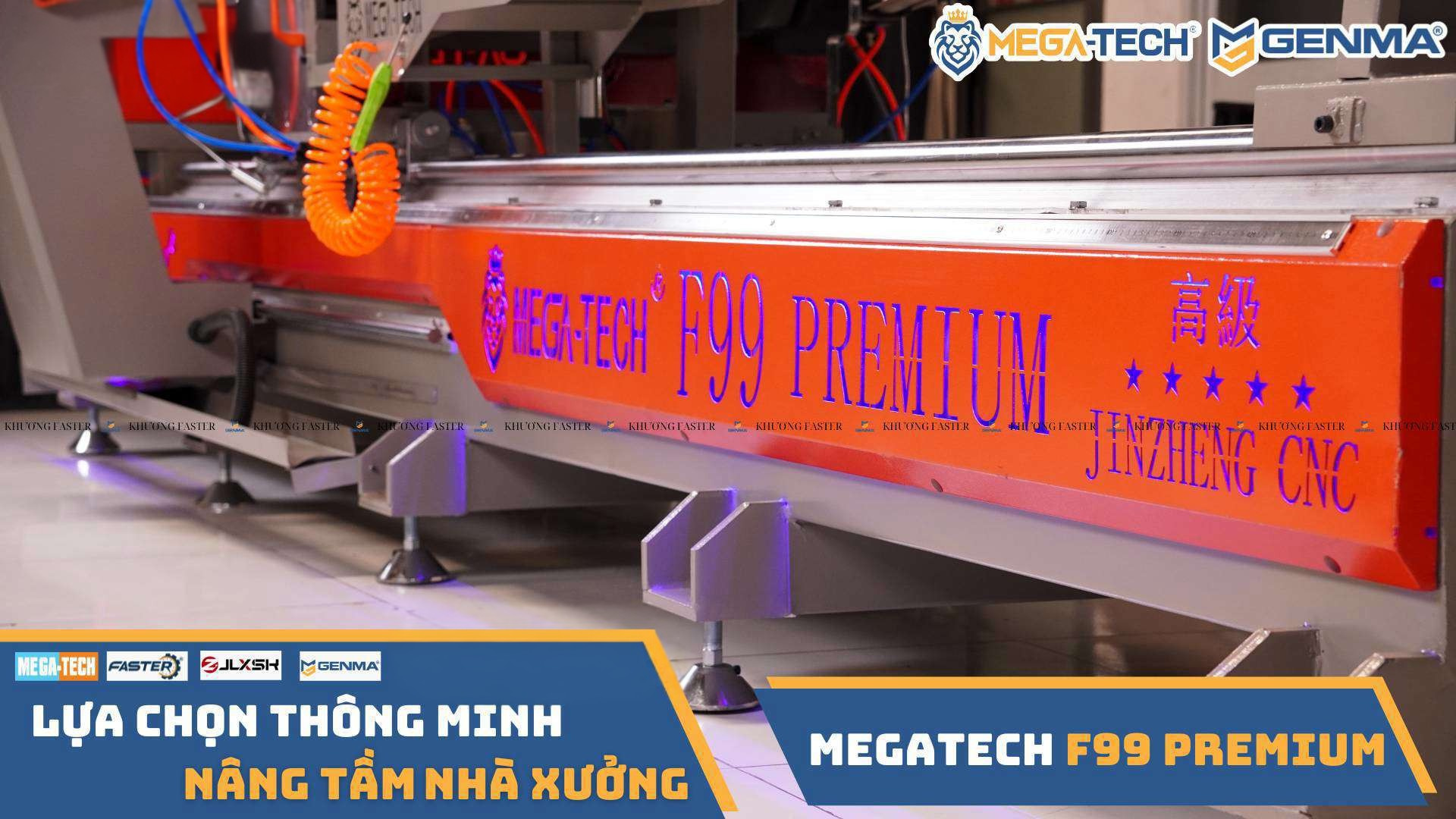

Khung máy Megatech F99 được thiết kế với thân bệ thép hộp 2 tầng dày dặn, tối ưu cho độ cứng vững và khả năng chống vặn xoắn khi làm việc ở cường độ cao. Cấu trúc này giúp:

• Giữ độ thẳng và độ song song giữa hai đầu cắt trong thời gian dài.
• Hạn chế sai số do biến dạng khung khi cắt nhôm hệ lớn, nhôm bản dày.

Toàn bộ máy được đặt trên 5 đế với 10 chân trụ, tạo nền tảng vững chắc, phân bố tải đều, giảm rung lắc trong quá trình cắt. Điều này đặc biệt quan trọng khi cắt thanh dài, profile nặng, giúp:

• Ổn định vị trí phôi.
• Giảm rung truyền lên lưỡi cắt.
• Cải thiện độ chính xác kích thước và độ phẳng bề mặt cắt.

Hệ thống ray dẫn hướng vuông kết hợp bơm dầu bôi trơn giúp đầu cắt di chuyển mượt, chính xác và bền bỉ theo thời gian. Ray vuông có độ cứng cao, khả năng chịu tải tốt, hạn chế rơ lắc, đảm bảo độ lặp lại vị trí cắt giữa các chu kỳ sản xuất.

Ứng dụng trong sản xuất nhôm kính

Với cấu hình motor 3kW, lưỡi KILIX Ø520 mm, góc cắt 45° – 90° – 135° và kết cấu khung bệ cứng vững, Megatech F99 đặc biệt phù hợp cho:

• Xưởng sản xuất cửa nhôm hệ lớn, cửa đi, cửa sổ, cửa mặt tiền yêu cầu độ kín khít và thẩm mỹ cao.
• Gia công vách kính, mặt dựng, khung nhôm kết cấu với profile bản rộng, dày.
• Các cấu kiện nhôm kỹ thuật yêu cầu độ chính xác cao, độ lặp lại tốt giữa các chi tiết.

Khả năng cắt đồng thời hai đầu thanh nhôm giúp tăng đáng kể năng suất, rút ngắn thời gian thao tác, giảm sai số do đo thủ công và canh chỉnh nhiều lần. Điều này đặc biệt có lợi cho các xưởng quy mô vừa và lớn, cần một giải pháp cắt 2 đầu mạnh – ổn định – an toàn để đáp ứng tiến độ và chất lượng sản xuất.

Bảo hành và độ tin cậy thiết bị

Megatech F99 được áp dụng chế độ bảo hành 2 năm, thể hiện cam kết về chất lượng và độ bền của thiết bị trong điều kiện vận hành công nghiệp. Với thiết kế tập trung vào:

• Hệ điện bảo vệ đầy đủ.
• Cụm truyền động công suất lớn, lưỡi cắt chuyên dụng.
• Khung bệ cứng vững, hệ dẫn hướng và bôi trơn tối ưu.

Máy đáp ứng tốt yêu cầu của các xưởng nhôm kính quy mô vừa và lớn đang tìm kiếm một dòng máy cắt nhôm 2 đầu có hiệu năng cao, độ ổn định lâu dài và mức độ an toàn vận hành vượt trội.

Giải pháp dây chuyền gia công cửa nhôm với Megatech F99 Premium

Đầu tư máy cắt nhôm 2 đầu Megatech F99 Premium kết hợp đồng bộ cùng đột dập 37 dao, máy nén khí 200L và máy phay đố thay dao nhanh thân to là lựa chọn tối ưu cho các xưởng nhôm kính muốn nâng cao chất lượng bộ cửa nhôm hoàn thiện. Giải pháp này giúp chuẩn hóa quy trình sản xuất, tăng tính thẩm mỹ và đảm bảo độ chính xác trong từng chi tiết gia công.

Máy cắt nhôm 2 đầu Megatech F99 Premium – Cắt chuẩn, khung cánh sắc nét

• Megatech F99 Premium đóng vai trò trung tâm trong dây chuyền, đảm nhiệm công đoạn cắt khung cánh nhôm với độ ổn định cao. Máy giúp tạo ra các thanh nhôm cắt chuẩn góc, hạn chế sai số khi lắp ráp, từ đó nâng cao độ kín khít và độ bền của bộ cửa thành phẩm.

Đột dập 37 dao – Gia công nhanh, chính xác chi tiết phụ kiện

• Kết hợp với F99, đột dập 37 dao hỗ trợ xử lý nhanh các vị trí khóa, bản lề và chi tiết phụ kiện. Thiết bị giúp rút ngắn thời gian thao tác thủ công, đảm bảo độ đồng đều giữa các sản phẩm, phù hợp cho xưởng cần sản xuất số lượng lớn mà vẫn giữ chất lượng ổn định.

Máy phay đố thay dao nhanh thân to – Hoàn thiện rãnh ghép thẩm mỹ

• Máy phay đố thân to thay dao nhanh giúp gia công rãnh ghép chính xác, bề mặt phay mịn và sắc nét. Khả năng thay dao linh hoạt giúp xưởng dễ dàng xử lý nhiều hệ nhôm khác nhau, nâng cao tính thẩm mỹ và độ chắc chắn cho các bộ cửa nhôm cao cấp.

Máy nén khí 200L – Nguồn khí ổn định cho toàn bộ dây chuyền

• Máy nén khí 200L cung cấp áp suất ổn định cho toàn bộ hệ thống máy, đảm bảo các thiết bị vận hành liên tục, hạn chế gián đoạn sản xuất. Đây là yếu tố quan trọng giúp dây chuyền hoạt động trơn tru và đạt hiệu suất tối đa.

Máy cắt nhôm 2 đầu Megatech F99 – Giải pháp chuyên nghiệp cho nhôm hệ lớn, nhôm bản dày

Giới thiệu chung

Máy cắt nhôm 2 đầu Megatech F99 là dòng máy chuyên dụng được phát triển dành riêng cho gia công nhôm hệ lớn, nhôm bản dày và các cấu kiện yêu cầu độ chính xác cao. Toàn bộ kết cấu, hệ truyền động và hệ điều khiển của máy được tối ưu theo ba tiêu chí: an toàn – ổn định – bền bỉ, phù hợp cho các xưởng sản xuất vận hành liên tục với cường độ cao.

F99 không chỉ đáp ứng yêu cầu cắt chính xác về kích thước và góc độ, mà còn đảm bảo chất lượng bề mặt cắt mịn, ít ba via, giảm thiểu công đoạn hoàn thiện sau cắt. Đây là lựa chọn phù hợp cho các đơn vị thi công nhôm kính cao cấp, cửa nhôm hệ lớn, mặt dựng, vách kính và các cấu kiện nhôm kỹ thuật.

Hệ thống điện và an toàn vận hành

Máy sử dụng nguồn điện 3 pha 380V, được thiết kế theo tiêu chuẩn công nghiệp, đảm bảo khả năng làm việc ổn định trong môi trường sản xuất liên tục. Hệ thống điện được tích hợp đầy đủ các thiết bị bảo vệ quan trọng:

• Chống đảo pha: Ngăn ngừa tình trạng đấu sai thứ tự pha gây quay ngược motor, bảo vệ motor và hệ truyền động.
• Khởi động từ: Đảm bảo đóng cắt nguồn cho motor an toàn, ổn định, hạn chế hiện tượng sụt áp và quá dòng khi khởi động.
• Cầu chì bảo vệ: Ngắt mạch khi xảy ra quá tải hoặc chập điện, giảm thiểu nguy cơ cháy nổ.
• Công tắc nguồn tổng: Cho phép cô lập hoàn toàn nguồn điện khi bảo trì, sửa chữa hoặc khi có sự cố.

Bảng điều khiển sử dụng nút bấm điện áp thấp 24V, có khả năng chống chập cháy và hạn chế tối đa nguy cơ giật điện cho người vận hành khi xảy ra sự cố. Thiết kế này tuân theo nguyên tắc an toàn điện trong môi trường công nghiệp, đặc biệt phù hợp với xưởng có nhiều máy móc và nhân sự vận hành liên tục.

Cụm cắt – Motor và lưỡi cắt

Megatech F99 được trang bị 2 motor công suất 3 kW, cho lực kéo khỏe, đảm bảo tốc độ cắt ổn định ngay cả với nhôm hệ lớn và nhôm bản dày. Công suất motor được tính toán để vừa đảm bảo hiệu suất cắt, vừa tối ưu tuổi thọ motor và hệ truyền động.

Máy sử dụng lưỡi cắt nhôm KILIX đường kính Ø520 mm, là loại lưỡi hợp kim chuyên dụng cho nhôm, số răng và góc răng được tối ưu để:

• Cho đường cắt mịn, ít ba via, giảm công đoạn mài, sửa sau cắt.
• Hạn chế hiện tượng xé bề mặt hoặc cháy bề mặt nhôm.
• Đảm bảo độ bền lưỡi cao khi làm việc với nhôm dày và nhôm hệ lớn.

Khả năng cắt và dải góc cắt

Máy hỗ trợ 3 góc cắt tiêu chuẩn: 45° – 90° – 135°, đáp ứng đa số các dạng liên kết trong thi công nhôm kính cao cấp:

• Góc 90°: Cắt thẳng, dùng cho các chi tiết khung, đố, thanh tăng cứng, các đoạn nối thẳng.
• Góc 45°: Cắt góc vuông ghép khung cửa, khung bao, cánh cửa, vách kính, đảm bảo độ kín khít cao.
• Góc 135° cắt ngửa: Là điểm mạnh của F99, cho phép cắt ổn định các thanh nhôm khổ lớn, nhôm bản rộng. Cấu trúc cắt ngửa giúp:
  • Hạn chế sập phôi khi cắt thanh dài, nặng.
  • Giảm nguy cơ biến dạng thanh nhôm tại vùng cắt.
  • Giữ ổn định vị trí thanh nhôm, nâng cao độ chính xác góc và kích thước.

Nhờ khả năng cắt đa góc và độ ổn định cao, F99 phù hợp với các hệ nhôm lớn, hệ mặt dựng, cửa đi, cửa sổ cao cấp, nơi yêu cầu độ chính xác và tính lặp lại rất cao.

Hệ thống truyền động lưỡi cắt: Piston thủy lực – khí nén

Chuyển động của lưỡi cắt được điều khiển bởi hệ thống piston kết hợp dầu thủy lực và khí nén. Cấu hình này mang lại nhiều ưu điểm kỹ thuật:

• Lưỡi đưa ra êm, đều lực: Tốc độ tiến lưỡi được kiểm soát tốt, tránh hiện tượng giật, vấp nhôm.
• Giảm rung động tại vùng cắt: Góp phần nâng cao độ chính xác kích thước và độ phẳng bề mặt cắt.
• Bảo vệ lưỡi cắt: Hạn chế sốc cơ học, kéo dài tuổi thọ lưỡi.

Sự kết hợp giữa khí nén (tạo lực và tốc độ phản hồi) với dầu thủy lực (tạo độ êm và ổn định) giúp F99 vận hành mượt mà, phù hợp với các xưởng yêu cầu chất lượng cắt cao và tuổi thọ thiết bị dài hạn.

Hệ thống làm mát và bôi trơn vùng cắt

Máy được tích hợp hệ thống bơm dầu làm mát và phun dầu tự động, hoạt động đồng thời khi máy vận hành. Dầu được phun trực tiếp vào vùng tiếp xúc giữa lưỡi và phôi nhôm, mang lại các lợi ích:

• Giảm nhiệt độ tại vùng cắt, hạn chế hiện tượng quá nhiệt gây cháy bề mặt nhôm hoặc làm mềm răng lưỡi.
• Giảm ma sát, giúp lưỡi cắt nhẹ hơn, motor làm việc ổn định hơn.
• Nâng cao chất lượng bề mặt cắt, đường cắt sáng, mịn, ít ba via.
• Kéo dài tuổi thọ lưỡi cắt, giảm chi phí thay lưỡi trong quá trình sử dụng lâu dài.

Kết cấu cơ khí và độ ổn định thân máy

Khung máy F99 được thiết kế với thân bệ thép hộp 2 tầng, kết cấu dày dặn, chịu lực tốt, hạn chế tối đa hiện tượng vặn xoắn khi máy làm việc ở cường độ cao hoặc khi cắt các thanh nhôm lớn, nặng.

Toàn bộ máy được đặt trên 5 đế với 10 chân trụ, tạo thành hệ đỡ vững chắc, giúp:

• Giảm rung lắc trong quá trình cắt.
• Giữ ổn định tương quan vị trí giữa hai đầu cắt.
• Đảm bảo độ chính xác dài hạn, hạn chế sai số phát sinh do biến dạng khung.

Thiết kế cơ khí hướng tới độ bền lâu dài, phù hợp với các xưởng sản xuất làm việc nhiều ca, liên tục trong ngày.

Hệ thống ray dẫn hướng và di chuyển đầu cắt

Máy sử dụng ray dẫn hướng vuông cho cụm đầu cắt, kết hợp với hệ thống bơm dầu bôi trơn. Cấu hình này mang lại:

• Độ chính xác cao khi di chuyển đầu cắt, đảm bảo kích thước cắt lặp lại ổn định trên toàn dải chiều dài.
• Độ cứng vững tốt, hạn chế độ rơ, độ rít sau thời gian dài sử dụng.
• Tuổi thọ ray và bạc trượt cao, giảm chi phí bảo trì, thay thế.

Ray vuông kết hợp bơm dầu giúp đầu cắt di chuyển nhẹ, chính xác, phù hợp với yêu cầu gia công nhôm hệ lớn, nơi sai số vài phần mười milimet cũng có thể ảnh hưởng đến độ kín khít và thẩm mỹ của sản phẩm hoàn thiện.

Ứng dụng trong sản xuất nhôm kính

Với cấu hình motor 3 kW, lưỡi Ø520 mm, góc cắt 45° – 90° – 135° và hệ thống điều khiển – truyền động tối ưu, Megatech F99 đặc biệt phù hợp cho:

• Xưởng sản xuất cửa nhôm hệ lớn, cửa đi, cửa sổ cao cấp.
• Gia công mặt dựng, vách kính, khung nhôm bản rộng.
• Các cấu kiện nhôm kỹ thuật yêu cầu độ chính xác cao và độ lặp lại ổn định.
• Xưởng nhôm kính quy mô vừa và lớn, làm việc nhiều ca, cần một dòng máy 2 đầu mạnh, an toàn và bền bỉ.

Chế độ bảo hành và độ tin cậy

Megatech F99 được áp dụng chế độ bảo hành 2 năm, thể hiện định hướng thiết kế theo tiêu chí độ bền và độ tin cậy cao. Với kết cấu cơ khí chắc chắn, hệ thống điện bảo vệ đầy đủ, cụm cắt mạnh mẽ và hệ thống làm mát – bôi trơn tối ưu, F99 là lựa chọn phù hợp cho các xưởng cần một giải pháp máy cắt nhôm 2 đầu mạnh, an toàn, ổn định và lâu dài.
